不同的项目，有些项目经常需要转串口。有两种方式，一种用USB去扩，另一种用16C554 去扩。这两种从本质上来说，是一样的。成本上也不相上下。如果两种方式在项目设计中都可以的话，建议采用总线的方式。因为扩展串口总是会出现一些问题，没有原生串口好用。但总线方式相对来说问题更少，而USB扩串口，相信在PC机上就领略了它的脾气。


一、XR21V1414 USB转串口

USB 扩串口方案还是很多的。这里以我用过的XR21V1414为例。首先去官网上下载一个内核对应的驱动，我是采用Linux 2.6.18-3.4.x这种兼容模式的驱动。链接：

http://www.exar.com/common/content/default.aspx?id=10296

把驱动解压到drivers/usb/serial/ 下面，然后修改相应的Makefile ,Kconifg 就行了。这样就可以支持1410,1412,1414 ，分别是1路，2路，4路。如果usb 不够用的话，可以采用GL850G usb hub 去扩展，然后再接XR21V1414。



点击(此处)折叠或打开

1. Makefile ：
2.     obj-$(CONFIG_USB_SERIAL_EXAR_XR21V14XX) += vizzini.o
3. Kconfig ：
4. config USB_SERIAL_EXAR_XR21V14XX
5.         tristate "USB serial exar xr21v14XX 4 Port Serial Driver"
6.         help
7.           Say Y here if you want to use 4 port usb to serial adapter.

二、16C554 总线扩展串口

总线扩展串口，16C55 系列比较常用，也比较好用，内核支持得很好了。这是一个古老的驱动。st16c554是一款集成了4路标准异步串行收发器的串口扩展芯片，它的操作方法和寄存器用法与8250完全相同，因此我们可以用linux内经典的8250驱动来驱动st16c554。



点击(此处)折叠或打开

1. //定义好设备文件
2. #include
3.
4. #define PORT(_base,_irq) \
5.   { //不是iobase,arm IO和MEMORY统一编址
6.            .mapbase = (unsigned long)_base, \
7.            .irq = _irq, \
8.            .uartclk = 115200*16, \
9.            .iotype = UPIO_MEM, \ // 表示8位读写
10.            .flags = UPF_BOOT_AUTOCONF | UPF_IOREMAP | UPF_AUTO_IRQ , \
11.            .regshift = 1, \
12.      }



.mapbase指的是16C554的物理基地址，注意不是membase,iobase；.uartclk是16C554晶振的频率，其最高波特率为.uartclk/16；.iotype指的是访问类型，与硬件的连接相关,UPIO_MEM指的是8位总线连接，而UPIO_MEM32表示为32位总线访问方式，即访问16C554的寄存器时，读取32位数，取低8位；.regshift也跟硬件的物理连接相关，指的是访问16C554的每个地址时的偏移，也就是16C554的A0对应CPU的A几；



点击(此处)折叠或打开

1. static struct plat_serial8250_port serial_8250_data[] = {
2.     PORT(((unsigned long)(MX53_CS0_BASE_ADDR+((0x60000 + 0)<<1))), gpio_to_irq(CPUNAME_GPIO33)),
3.        PORT(((unsigned long)(MX53_CS0_BASE_ADDR+((0x60000 + 8)<<1))), gpio_to_irq(CPUNAME_GPIO34)),
4.     PORT(((unsigned long)(MX53_CS0_BASE_ADDR+((0x60000 + 16)<<1))), gpio_to_irq(CPUNAME_GPIO35)),
5.     PORT(((unsigned long)(MX53_CS0_BASE_ADDR+((0x60000 + 24)<<1))), gpio_to_irq(CPUNAME_GPIO36)),
6.
7.     {},
8. };
9.
10. static struct platform_device serial_device = {
11.     .name = "serial8250",
12.     .id = 0,
13.     .dev = {
14.         .platform_data = serial_8250_data,
15.         },
16. };
17.
18.
19. //初始化设备与GPIO 口
20. weim_cs_config(); //总线的初始化要在这之前完成
21.
22.     gpio_request(CPUNAME_GPIO34, "34");
23.     gpio_direction_input(CPUNAME_GPIO34 );
24.     gpio_request(CPUNAME_GPIO35, "35");
25.     gpio_direction_input(CPUNAME_GPIO35 );
26.     gpio_request(CPUNAME_GPIO36, "36");
27.     gpio_direction_input(CPUNAME_GPIO36 );
28.     gpio_request(CPUNAME_GPIO33, "33");
29.     gpio_direction_input(CPUNAME_GPIO33 );
30.     platform_device_register(&serial_device); //注册设备



//driver/serial/ 下8250.c

在device driver/char/serial/ 下面

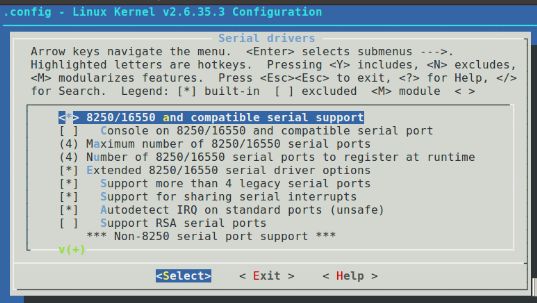

内核config图如下：
