ESP8266 （ESP-01S）烧录原厂AT固件（带操作资料）

ESP8266 (ESP-01S)是一款轻便，超低功耗的一款WIFI模块，可对其进行二次开发，该模块出厂时默认自带出厂固件的，但如果进行了开发即下载了自己写的程序，想再次使用原厂AT固件，这时需要烧录固件。

下面步骤是本人通过自己烧录后的总结，真实有效。

注：所需要的软件和资料链接：https://pan.baidu.com/s/1HojyxvBm6ldFIJdcFpJ2vQ 提取码：vurf

1.材料准备

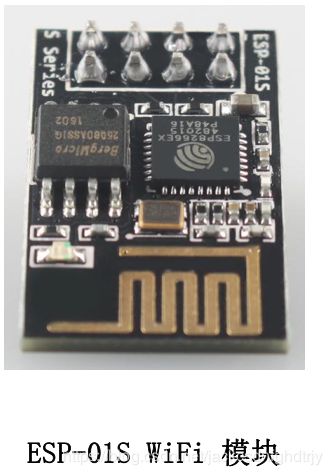

• ESP-01S（芯片资料在链接中）
•

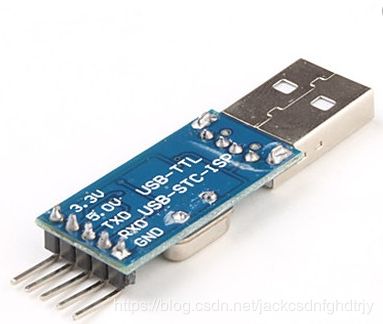

• TTL-USB模块（或者ESP烧录器，某宝有卖，很便宜，几块钱 推荐使用ESP烧录器，这样对于多次开发比较方便连线也非常方便，下面烧录我也使用它进行演示）



• 杜邦线（如果是使用烧录器就不需要）
• 烧录软件使用  （网络上都可以下载，链接中也有提供）

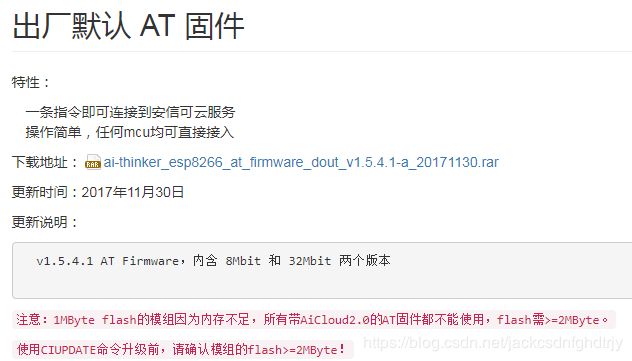

• AT固件可重官网下载：http://wiki.ai-thinker.com/esp8266/sdk

该样例使用原厂AT固件库

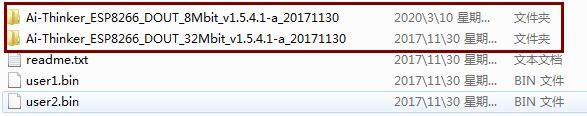

下载好后有两文件夹

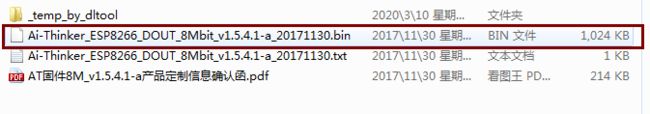

我们选择第一个文件夹中大小为1024KB的bin（可更据实际，自己选择，一般买到的芯片都支持这个固件库）

2.连线

• 如果使用USB-TTL下载则需要通过杜邦线连接。

　引脚－接法
　GND－GND
　VCC－３ｖ３
　CH-PD－VCC
　GPIO0－GND
　RXD－TXD
　TXD－RXD

GPIO0是模式选择脚，拉低进入烧录模式，具体说明参考ESP-01S规格书。

• 如果使用烧录器者方便多了，直接按上就行，注意安装方向。

3.烧录

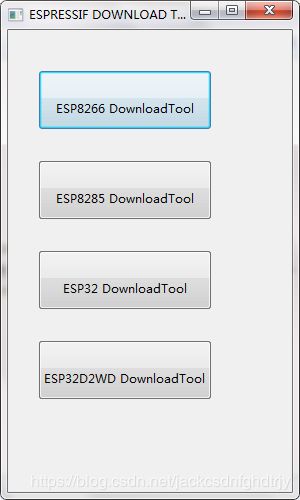

打开烧录软件，选择第一个；

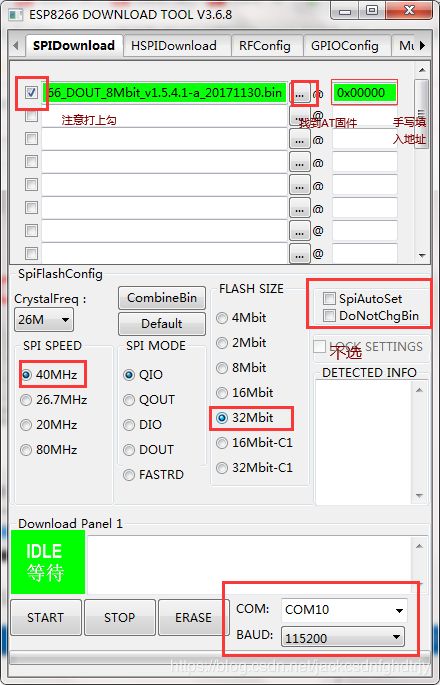

通过按钮选择AT固件，后面地址填0x00000 注意前面必须打上勾

其他参数和下图相同即可，（可根据实际，自己设定）

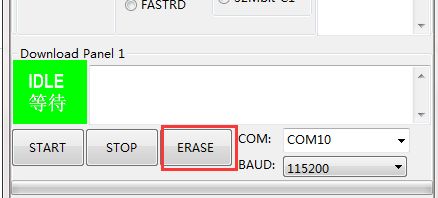

配置好参数后，先点击

清空模块中的程序，再点击

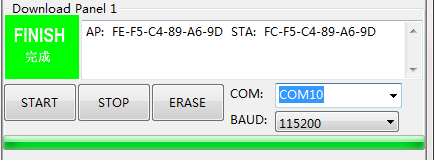

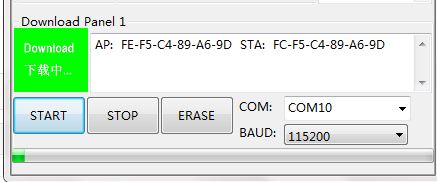

点击开始后，进度条会开始加载，

点击STOP退出，这时烧入固件就成功了。

4.烧录结果

• 如果使用USB-TTL烧录，记得把GPIO0拉高，即不接地。
• 如果使用烧录器按一下复位键。

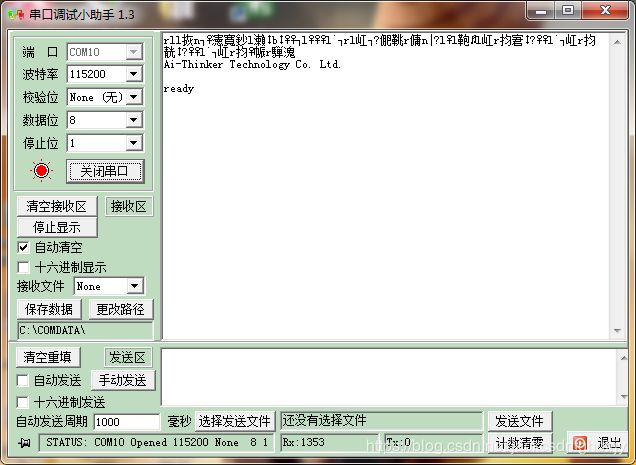

打开串口助手，波特率为115200

出现以ready结束的字符，这时发送AT命令，注意需要加回车符哟！

则有OK返回。表明AT固件烧入成功。
