一、前言
操作系统：ubuntu16.04
ROS版本：kinetic
Gazebo版本：7.16.0
二、准备工作
1.创建工作空间
mkdir -p ~/racecar_ws/src
cd ~/racecar_ws/src
catkin_init_workspace
2.下载racecar源代码包，并编译工程
git clone https://github.com/xmy0916/racecar.git
cd ..
catkin_make
创建成功如下：
三、启动仿真
1.设置环境变量
echo "source ~/racecar_ws/devel/setup.bash" >> ~/.bashrc
source ~/.bashrc
2.启动地图
roslaunch racecar_gazebo racecar_runway.launch
四、建图
1.启动slam和rviz：
roslaunch racecar_gazebo slam_gmapping.launch
2.控制车辆（左侧有个控制窗口，图标是问号点开），WASD控制前左后右的运动就可以建图了：
完成之后：
操作小车可能会出现打滑现象，可以多次尝试，跑慢点。

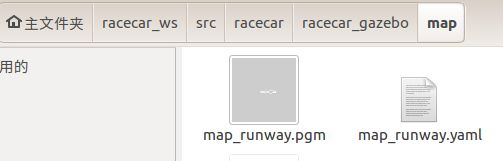

3.保存地图
rosrun map_server map_saver -f ~/racecar_ws/src/racecar_gazebo/map/map_runway
五、导航
1.启动导航和环境地图：
roslaunch racecar_gazebo racecar_runway_navigation.launch
2.启动rviz：
roslaunch racecar_gazebo racecar_rviz.launch
3.利用2D Nav Goal发布目标
4.启动导航脚本
rosrun racecar_gazebo path_pursuit.py
或者
cd ~/racecar_ws/src/racecar_gazebo/scripts
python path_pursuit.py
开始进行导航
效果图：
六、搭建自己的地图进行导航
1.打开新的终端输入命令gazebo，创建新的地图模型
2.点击左上角的Edit选择Building Edit：
3.点击Create Walls下面的Wall进行绘制地图：
4.画完后点击左上角的File选择save as：
保存完成可以看看是否成功
5.重启gazebo，点击左上角的Insert可以看到刚刚建立的模型，点击一下拖到gazebo中：
这里最好把坐标轴放到我们车的起点，如图画圈处（不改也没关系，可以在启动文件里定义车模的坐标）
我们可以先把有小车的地图拿出来再放模型：
roslaunch racecar_gazebo racecar.launch
这样就很简单的将小车放到模型起始位置！
6.插入锥桶，点击Insert选择Construction Cone拖入gazebo
7.保存世界文件，点击左上角File选择Save World As
8.创建launch文件，填写赛道配置参数
cd racecar_ws/src/racecar/racecar_gazebo/launch
touch myself.launch
gedit myself.launch
写入下面代码：
"1.0"?>
<!-- Launch the racecar -->
"$(find racecar_gazebo)/launch/racecar.launch">
"world_name" value="myself"/>
</include>
</launch>
9. 运行跑道模型，进行建图操作
roslaunch racecar_gazebo myself.launch
10. 启动slam和rviz
roslaunch racecar_gazebo slam_gmapping.launch
完成之后：
11.保存地图
rosrun map_server map_saver -f ~/racecar_ws/src/racecar_gazebo/map/myself
七、用自己的地图进行导航
1. 创建myself.launch文件，并按照前面启动文件下入代码
2. 启动导航和环境地图
roslaunch racecar_gazebo myselfnavigation.launch
3. 运行RVIZ进行手工导航
roslaunch racecar_gazebo racecar_rviz.launch
4. 利用2D Nav Goal发布目标
5. 启动导航脚本
rosrun racecar_gazebo path_pursuit.py
或者
cd ~/racecar_ws/src/racecar_gazebo/scripts
python path_pursuit.py
开始进行导航
效果图：
八、问题解决办法
1.报错控制器相关
sudo apt-get install ros-kinetic-gazebo-ros-control
sudo apt-get install ros-kinetic-effort-controllers
sudo apt-get install ros-kinetic-joint-state-controller
2.报错driver_base相关
sudo apt-get install ros-kinetic-driver-base
3.报错ackermann_msgs相关
sudo apt-get install ros-kinetic-ackermann-msgs
4.报错findline.cpp找到opencv头文件
执行：得到locate OpenCVConfig.cmake你的opencv的路径
执行：gedit ~/racecar_ws/src/racecar_gazebo/CMakeLists.txt
修改第7行的路径成你的路径：set（OpenCV_DIR /opt/ros/kinetic/share/OpenCV-3.3.1-dev/）
5.报错无法创建teb_local_planner / TebLocalPlannerROS规划器
sudo apt-get install ros-kinetic-teb-local-planner
6.没有laser相关话题，无法建图
/ racecar_ws / src / racecar_description / urdf / racecar.gazebo在这个文件中61行改成false即可，代码已修复，直接下载没有问题的。
