实验3.利用Wireshark分析ARP协议

• 实验目的

1. 掌握Wireshark软件简单的过滤语法
2. 掌握ARP的工作原理
3. 学会利用Wireshark抓包分析ARP协议

• 实验环境

1. Wireshark软件
2. Windows 计算机
3. 两人共同完成

• 实验预备知识
• 1.IP地址与物理MAC地址
•

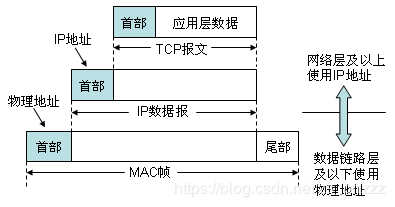

• 图1 IP地址与物理地址的区别

• 地址解析协议ARP 是解决同一个局域网上的主机或路由器的 IP 地址和MAC地址的映射问题

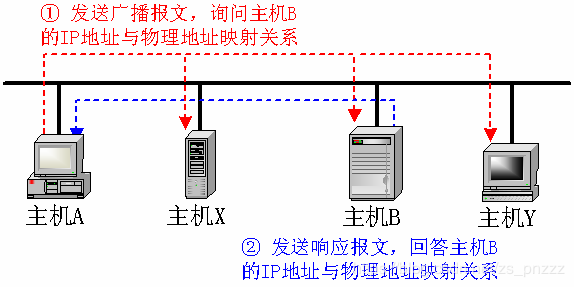

• 其基本思想是：

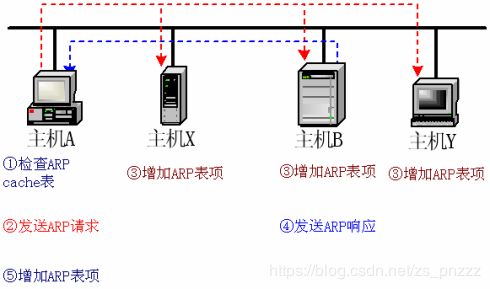

  图2 ARP协议的基本思想



  3.ARP的工作过程

•

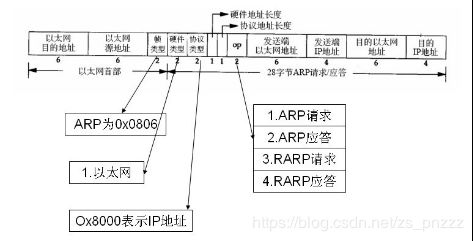

• 3.ARP报文格式

•

• 实验内容
• ARP命令练习

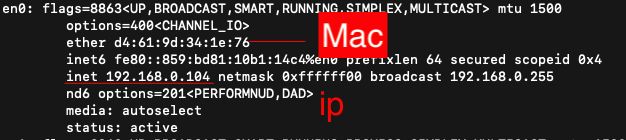

• 使用ipconfig/all命令查看自己的IP地址和MAC地址

• （同时记录自己和同组成员的IP地址和MAC地址）

  Mac下查看IP命令 ifconfig

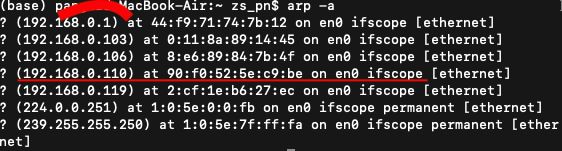

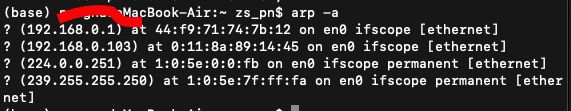

• 使用arp -a查看ARP缓存表（截图）

•

• 通过ping同组成员IP添加动态ARP表项（截图）

•

• 通过arp -s IP地址 MAC地址添加动态表项（截图）

•

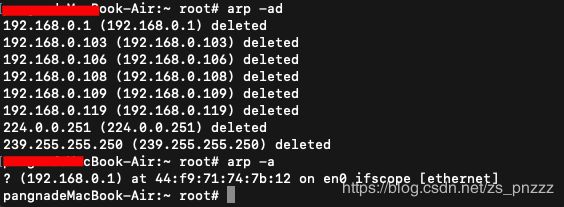

• 删除所有表项arp -d *（截图）

• Mac下 arp -ad  需要sudo -i 回车输入密码改为root 权限下进行





  2.抓包分析ARP协议

  2.1当ARP表项为空时抓包分析

  （1）清空本机ARP缓存信息，运行Wireshark，设置过滤捕获所有属于ARP协议或ICMP协议的包

  （2）ping同组成员IP

  （3）arp请求mac地址分析（广播）

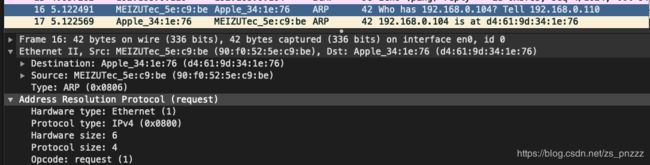

  分析当ARP缓存表为空时，数据发送时的请求数据报信息，截图并记录具体的ARP字段数据。

  字段名	值
  以太网目的MAC地址	ff:ff:ff:ff:ff:ff
  以太网源MAC地址	d4:61:9d:34:1e:76
  帧类型	0x0806
  硬件类型	1
  协议类型	0x0800
  硬件地址长度	6
  协议地址长度	4
  Op代码	1
  发送方MAC地址	d4:61:9d:34:1e:76
  发送方IP地址	192.168.0.104
  目的MAC地址	00:00:00:00:00:00
  目的IP地址	192.168.0.110

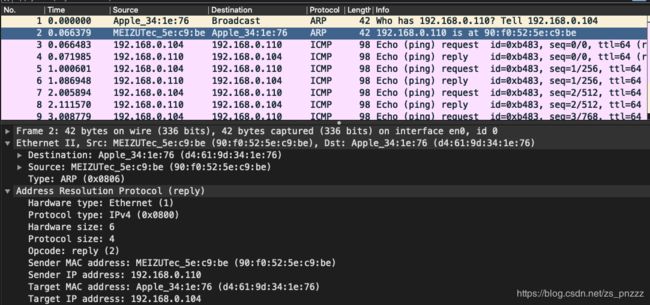

  （4）arp应答mac地址分析，截图并记录具体的ARP字段数据。

  字段名	值
  以太网目的MAC地址	d4:61:9d:34:1e:76
  以太网源MAC地址	90:f0:52:5e:c9:be
  帧类型	0x0806
  硬件类型	1
  协议类型	0x0800
  硬件地址长度	6
  协议地址长度	4
  Op代码	2
  发送方MAC地址	90:f0:52:5e:c9:be
  发送方IP地址	192.168.0.110
  目的MAC地址	d4:61:9d:34:1e:76
  目的IP地址	192.168.0.104





  2.2当ARP表项不为空时抓包分析（单播）



• 清空ARP表项，再ping同组成员，通过arp -a查看，保证表中有同组成员的记录

• （2）再次运行Wireshark，设置过滤捕获所有属于ARP协议或ICMP协议的包，并ping 同组成员IP地址

  （3）arp请求mac地址分析（只截图，写出目的MAC地址和源MAC地址）

  目的MAC地址 d4:61:9d:34:1e:76   源MAC地址 90:f0:52:5e:c9:be



• ARP应答MAC地址分析（只截图，写出目的MAC地址和源MAC地址）

• 目的MAC地址 90:f0:52:5e:c9:be  源MAC地址 d4:61:9d:34:1e:76





  五．实验心得

  Linux 下语法

  -a<主机>：显示arp缓冲区的所有条目；-H<地址类型>：指定arp指令使用的地址类型；-d<主机>：从arp缓冲区中删除指定主机的arp条目；-D：使用指定接口的硬件地址；-e：以Linux的显示风格显示arp缓冲区中的条目；-i<接口>：指定要操作arp缓冲区的网络接口；-s<主机>：设置指定的主机的IP地址与MAC地址的静态映射；-n：以数字方式显示arp缓冲区中的条目；-v：显示详细的arp缓冲区条目，包括缓冲区条目的统计信息；-f<文件>：设置主机的IP地址与MAC地址的静态映射。

  空ARP

  28个字节





  视频讲解
