Ubuntu14.04 Vxlan实验

Vxlan实验
实验目的：
主要是通过vxlan隧道将不同网段的主机实现互通，实验中主要包括ovs虚拟交换机的建立，拓扑环境的配置，使用ovs创建vxlan隧道，最终实现跨网段主机的互通。实验中主要有个难点，需要理解OVS网桥的桥接功能，以及网口与网桥的挂接，虚拟机与网桥的挂接，理解以上便可以用ovs创建各种拓扑完成实验。
1.环境安装：
Ubuntu 14.04 uname –kernel-release:3.13.0-57-generic
Libvirt version 1.2.2
OVS 2.3.0
其中关于OVS的安装，KVM的配置在附录部分，注意Linux内核版本与OVS版本的问题

2.实验中环境的配置：

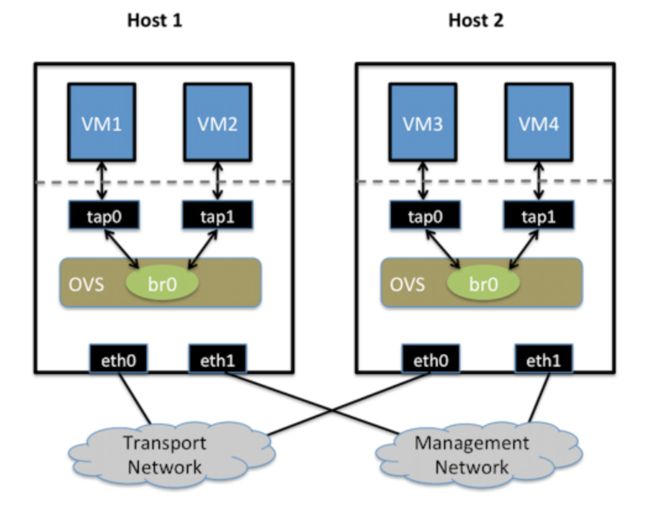

主要使用两台主机host1,host2,并在两台在面安装KVM虚拟机，kvm虚拟机
Host1 有两块网卡，eth0,eth1,其中eth0用以连接外网，与host2进行通信，eth1则在未建立Vxlan之前不能与host1进行通信。
其中OVS创建的网桥br0,br1:
Br0主要负责连接内网，给其分配ip：10.0.1.6
Br1则负责与另一端主机互通，给其分配ip：192.168.146.131
Vm1 是host1下的虚拟机， Ip地址：10.0.1.3在未建立隧道前，它可以与br0互ping
Host2 也有两块网卡，eth0,eth1,其中eth0用以连接外网，与host2进行通信，eth1则在未建立Vxlan之前不能与host1进行通信。
其中OVS创建的网桥br0,br1:
Br0主要负责连接内网，给其分配ip：10.0.2.6
Br1则负责与另一端主机互通，给其分配ip：192.168.146.136
Vm3 是host2下的虚拟机， Ip地址：10.0.2.3在未建立隧道前，它可以与br0互ping

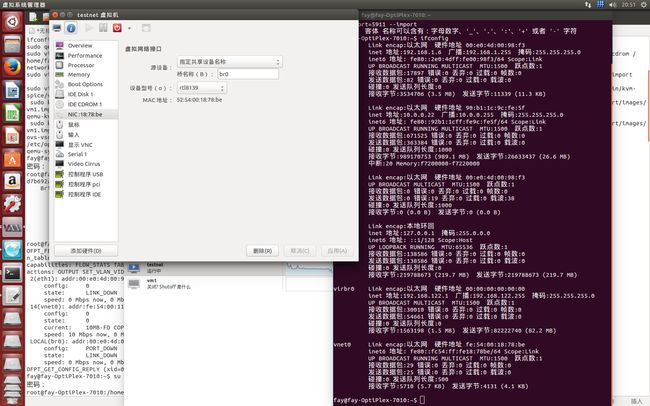

Kvm虚拟机建立过程中使用OVS创建的网桥br0

创建过程中可能出现以下错误：

解决方案参照以下网址：
Re: [libvirt-users] Libvirt 1.0.5 with Openvswitch 1.11.90: unable to ad
https://www.redhat.com/archives/libvirt-users/2013-May/msg00043.html
使用OVS建立网桥：
Ovs-vsctl add-br br0，建立vxlan隧道，可以使用ovs-vsctl show命令查看创建的网桥和。

附录：
OVS-2.3.0安装与配置

# apt-get install -y build-essential
# apt-get install -y uml-utilities libtool python-qt4 python-twisted-conch debhelper python-all
# wget http://openvswitch.org/releases/openvswitch-2.3.0.tar.gz
# tar -xzf openvswitch-2.3.0.tar.gz
# cd openvswitch-2.3.0
# make clean
# ./configure --with-linux=/lib/modules/`uname -r`/build
# make && make install
# modprobe gre
# insmod datapath/linux/openvswitch.ko  //这一步貌似不通使用下面命令替代
----------------------------------------------------------------------------------------------------
cd datapath/linux
modprobe openvswitch
----------------------------------------------------------------------------------------------------
make modules_install
mkdir -p /usr/local/etc/openvswitch
ovsdb-tool create /usr/local/etc/openvswitch/conf.db vswitchd/vswitch.ovsschema

ovsdb-server -v --remote=punix:/usr/local/var/run/openvswitch/db.sock \
             --remote=db:Open_vSwitch,Open_vSwitch,manager_options \
             --private-key=db:Open_vSwitch,SSL,private_key \
             --certificate=db:Open_vSwitch,SSL,certificate \
             --bootstrap-ca-cert=db:Open_vSwitch,SSL,ca_cert \
             --pidfile --detach

ovs-vsctl --no-wait init
ovs-vswitchd --pidfile --detach
ovs-vsctl show
depmod -A openvswitch
KVM虚拟机的创建，这里安装KVM虚拟机不做介绍大家可以自行百度
 cd /etc/libvirt/qemu/networks
default.xml
cat default.xml   default  "virbr0"/>    "192.168.122.1" netmask="255.255.255.0">          "192.168.122.2" end="192.168.122.254"/>
仿照default.xml来创建一个新网络，将br0（OVS创建的）包含进来，创建ovsnet.xml
      ovs-br1      'bridge'/>      'ovs-br1'/>      'openvswitch'/>
使用如下命令在libvirt中创建网络，启动网络，设置自动启动网络
virsh net-define ovsnet.xmlvirsh net-start br0virsh net-autostart br0
这个就可以在创建虚拟机时刚刚创建和启动的br0：
sudo virt-install --name test2 --ram 1024 --vcpus 1 --disk path=/home/fay/kvm/ubuntu14.10.img.,format=qcow2 --network network:br0
KVM虚拟机：
配置guest网络使其与host主机中的OVS交换机的br0的ip地址处于同一个网段可以ping通
