Opencv库学习笔记

1.图片读写

1.1 图片的读入与显示

import cv2

# cv2读入图片 cv2.imread('图片的路径')
image = cv2.imread('cat.jpg')
# 显示图片
cv2.imshow('the cat', image)
# 让图片窗口持续显示，没有加此语句，图片会一闪而过
cv2.watiKey(0)

1.2 图片格式转换

在指定的目录下，会产生新格式的图片文件。

import cv2

# 读入原图
image = cv2.imread('cat.jpg')
# 图片格式转换并存储
cv2.imwrite('cat.png', image)

1.3 图片的缩放

图片的裁剪用 cv2.resize(InputArray src, OutputArray dst, Size, fx, fy, interpolation)

参数	说明
InputArray src	输入原图
OutputArray dst	输出图片
Size	输出图片尺寸
fx, fy	沿x轴，y国的缩放系数
interpolation	插入方式

interpolation 选项所用的插值方法：

INTER_NEAREST	最近邻插值
INTER_LINEAR	双线性插值（默认设置）
INTER_AREA	使用像素区域关系进行重采样
INTER_CUBIC	输出图片尺寸
fx, fy	沿x轴，y国的缩放系数
interpolation	插入方式

1.3.1 双线性插值法

import cv2

# 双线性插值法
# 读入原图
image = cv2.imread('cat.jpg')
# 获取原图的长、宽，并对应将值存储在x, y
x, y = image.shape[: 2]

# 显示原图
cv2.imshow('Original Picture', image)

# 将图的长宽缩放为原图的三分之一
image_test1 = cv2.resize(image, (int(y / 3), int(x / 3)))
# 显示缩小后的图
cv2.imshow('resize0', image_test1)
# 保存缩小后的图
cv2.imwrite('small_cat.jpg', image_test1)
cv2.waitKey(0)

原图：

缩小后的图：

1.3.2 最近邻插值法

import cv2

# 读入原图
image = cv2.imread('cat.jpg')
# 显示原图
cv2.imshow('Original Picture', image)
# 将y轴、x轴变为原图的四分之一
image_test2 = cv2.resize(image, (0, 0), fx=0.25, fy=0.25, interpolation=cv2.INTER_NEAREST)
# 显示缩小后的图
cv2.imshow('resize1', image_test2)
# 保存缩小后的图
cv2.imwrite('_0.25_cat.jpg', image_test2)
cv2.waitKey()
cv2.destroyAllWindows()

缩小后的图：

1.4 灰度图片

当我们用 cv2.imread() 读入一幅图时，默认是返回BGR的彩色图片，要返回一个灰度图片，可以在 cv2.imread() 中在传入一个参数 flags=cv2.IMREAD_GRAYSCALE)。

import cv2

# 读入原图，并通过传入 flags 参数，将图转化为灰度图片
image = cv2.imread('C:/Users/77925/Desktop/cat.jpg', flags=cv2.IMREAD_GRAYSCALE)
# 将原图的长宽缩小为原来的0.25倍
test = cv2.resize(image, (0, 0), fx=0.25, fy=0.25)
# 显示缩小后的图
cv2.imshow('test picture', test)
# 保存缩小后的图到指定位置
cv2.imwrite('C:/Users/77925/Desktop/test_cat.jpg', test)
cv2.waitKey()

结果如下：

3. 边缘检测

边缘检测，通俗地说也就是将物体的边缘区域转化为白色或其他颜色，而非边缘区域转化为黑色。opencv 中用于边缘检测的滤波函数有：Laplacian, Sobel, Scharr, Canny等。
在对图片进行边缘检测过程中，容易将噪声错误地识别为边缘，所以在进行边缘检测前，通常进行模糊处理。
opencv中的模糊滤波器有：blur, medianBlur, GausianBlur等。

import cv2

# 读入原图
image = cv2.imread('C:/Users/77925/Desktop/cat.jpg')

# 模糊滤波器
GBlur = cv2.GaussianBlur(image, (3, 3), 0)
# 边缘检测滤波器
canny = cv2.Canny(GBlur, 50, 150)

# 显示图片
cv2.imshow('image', image)
cv2.imshow('canny', canny)
cv2.imwrite('C:/Users/77925/Desktop/cathaha.jpg', canny)
cv2.waitKey()
cv2.destroyAllWindows()

结果：

4.通道

4.1 拆分通道

import cv2 as cv

# 读入一张RGB图像
cat = cv.imread('photo\\cat.jpg', cv.IMREAD_UNCHANGED)
# 一次性拆分通道
b, g, r = cv.split(cat)

'''
也可以只拆分单个通道
b = cv.split(cat)[0]
g = cv.split(cat)[1]
r = cv.split(cat)[2]
'''

# 显示拆分通道后的图像，每个通道为一个单通道的灰度图像
cv.imshow('B', b)
cv.imshow('G', g)
cv.imshow('R', r)
cv.imshow('cat', cat)

cv.waitKey(0)
cv.destroyAllWindows()

4.2 通道合并

import cv2 as cv
import numpy as np


# 读入一张RGB图像
cat = cv.imread('photo\\cat.jpg', cv.IMREAD_UNCHANGED)
# 拆分通道
b, g, r = cv.split(cat)
# 显示原图像
cv.imshow('original', cat)
# 合并通道，注意合并通道的顺序必须是 b,g,r
m = cv.merge([b, g, r])
# 显示合并后的图像
cv.imshow('result', m)


# 按r,g,b顺序合并图像
rgb = cv.merge([r, g, b])
cv.imshow('rgb', rgb)


# 用某个通道与另外两个全是0的通道合并
# 查看原图像的行列数及通道数
rows, clos, chn = cat.shape
# 拆分出b通道
b = cv.split(cat)[0]
# 生成另外两个全0通道
g = np.zeros([rows, clos], cat.dtype)
r = np.zeros([rows, clos], cat.dtype)
# 合并图像
mm = cv.merge([b, g, r])
# 显示合并后的图像
cv.imshow('mm', mm)
# 其他通道组合类似上边

cv.waitKey(0)
cv.destroyAllWindows()

5. 图像加法

import cv2 as cv
import numpy as np

cat = cv.imread('photo\\cat.jpg', cv.IMREAD_GRAYSCALE)
a = cat
# 用numpy加法
add1 = cat + a
# 用opencv加法
add2 = cv.add(cat, a)

# 显示原图像
cv.imshow('original', cat)
# 用numpy加法的图像
cv.imshow('add1', add1)
# 显示用opencv加法的图像
cv.imshow('add2', add2)

cv.waitKey(0)
cv.destroyAllWindows()

5.3 注意

numpy加法与opencv加法的结果是不同的，但在不同的场景下有不同的应用效果。

6. 图像融合

import cv2 as cv
import numpy as np

a = cv.imread('photo\\1.jpg')
b = cv.imread('photo\\2.jpg')
# 利用cv.addWeighted()函数将两张图融合到一起
result = cv.addWeighted(a, 1, b, 1, -240)

cv.imshow('a', a)
cv.imshow('b', b)
cv.imshow('result', result)

cv.waitKey(0)
cv.destroyAllWindows()

7. 图像类型转换

import cv2 as cv
import numpy as np

# 读入BGR图像
a = cv.imread('photo\\cat.jpg')
# 将BGR转为灰度图像
b = cv.cvtColor(a, cv.COLOR_BGR2GRAY)
# 将BGR转为RGB
c = cv.cvtColor(a, cv.COLOR_BGR2RGB)

cv.imshow('cat', a)
cv.imshow('gray', b)
cv.imshow('GRB', c)
cv.waitKey(-1)
cv.destroyAllWindows()

import cv2 as cv
import numpy as np

# 读入灰度图像
a = cv.imread('photo\\gray.jpg', cv.IMREAD_UNCHANGED)
# 灰度转BGR
b = cv.cvtColor(a, cv.COLOR_GRAY2BGR)
print(b.shape)
'(640, 640, 3)，有三个通道'
# 显示BGR图像，看起来是灰色的，但它有3个通道
cv.imshow('BGR', b)
cv.waitKey(-1)
cv.destroyAllWindows()

8.图像缩放

必备参数：
src：原始图像
dsize：目标图像大小，格式：(列，行)
fx, fy：这个与dsize二选一

import cv2 as cv
import numpy as np

# 读入原始图像
a = cv.imread('photo\\egg.jpg')
# 提取图像的行列数，通道数
rows, cols, chn = a.shape
# size的书写应先列后行，此处的round是为了让列、行数变为整数
size = (round(cols*0.5), round(rows*1))
# 按照新设定的size对原图像进行绽放
b = cv.resize(a, size)

'''
也可采用以下形式对原图像进行绽放，达到的效果是一样的:行一样，列变为原来的一半
当采用此方法时，将desize设置成None即可
b = cv.resize(a, None, fx=0.5, fy=1)
'''
cv.imshow('a', a)
cv.imshow('b', b)

cv.waitKey(-1)
cv.destroyAllWindows()

9. 图像翻转

参数说明：
src：原始图像
flipCode：选择图像翻转的模式
flilpCode>0：左右
flilpCode=0：上下
flilpCode<0：左右+上下

import cv2 as cv
import numpy as np

# 读入原始图像
a = cv.imread('photo\\egg.jpg', cv.IMREAD_UNCHANGED)
# 做上下翻转
b = cv.flip(a, 1)
# 做左右翻转
c = cv.flip(a, 0)
# 做上下+左右翻转
d = cv.flip(a, -1)

# 显示图像
cv.imshow('a', a)
cv.imshow('b', b)
cv.imshow('c', c)
cv.imshow('d', d)

cv.waitKey(-1)
cv.destroyAllWindows()

10. 阈值分割

10.1 理论介绍

阈值分割有5种情况：
第一张图是原始图像的像素值。
以下图片的纵轴表示点的像素值，横轴的最底下的线表示最小像素值0，最上边的线表示最大像素值255。


第一种情况：二进制阈值化


第二种情况：反二进制阈值化


第三种情况：截断阈值化


第四种情况：反阈值化为0

第五种情况：阈值化为0

10.2 threshold函数

10.2.1 二进制阈值化

10.2.2 反二进制阈值化

10.2.3 截断阈值化

10.2.4 反阈值化为0

10.2.5 阈值化为0

r, b = cv.threshold(a, 127, 255, cv2.THRESH_TOZERO)

import cv2 as cv

# 读入原始图像
a = cv.imread('photo\\ms.jpg', cv.IMREAD_GRAYSCALE)
# 二进制阈值化
r, b = cv.threshold(a, 128, 255, cv.THRESH_BINARY)
# 反二进制阈值化
r2, b2 = cv.threshold(a, 128, 255, cv.THRESH_BINARY_INV)
# 截断阈值化
r3, b3 = cv.threshold(a, 128, 255, cv.THRESH_TRUNC)
# 阈值化为0
r4, b4 = cv.threshold(a, 128, 255, cv.THRESH_TOZERO)
# 反阈值化为0
r5, b5 = cv.threshold(a, 128, 255, cv.THRESH_TOZERO_INV )

cv.imshow('original', a)
cv.imshow('result', b)
cv.imshow('result2', b2)
cv.imshow('result3', b3)
cv.imshow('result4', b4)
cv.imshow('result5', b5)

cv.waitKey(-1)
cv.destroyAllWindows()

11. 滤波

11.1 均值滤波

import cv2 as cv

# 读入原始图像
a = cv.imread('photo\\ms.jpg')
r = cv.blur(a, (5, 5))

cv.imshow('original', a)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

11.2 方框滤波

import cv2 as cv

a = cv.imread('C:\\Users\\77925\\Desktop\\photo\\cat.jpg')
# 使用方框滤波对图像进行处理，当normalize=1（默认）时，进行归一化处理
r = cv.boxFilter(a, -1, (5, 5), normalize=1)
# 不进行归一化处理，normalize=0
r2 = cv.boxFilter(a, -1, (2, 2), normalize=0)

cv.imshow('original', a)
cv.imshow('result', r)
cv.imshow('result2', r2)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

11.3 高斯滤波

一般情况下设 sigmaX=0，函数会根据核的大小自动计算方差做为权重

处理效果如下：能将一些小点给模糊化

import cv2 as cv

a = cv.imread('C:\\Users\\77925\\Desktop\\photo\\cats.jpg')
# 高斯滤波
r = cv.GaussianBlur(a, (5, 5), 0)

cv.imshow('original', a)
cv.imshow('result', r)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

11.4 中值滤波

将核里的像素值按顺序排列，取中间的值做为新的像素值。

ksize：核的大小 ，用一个数字表示即可，比如3，它表示核的大小为3*3

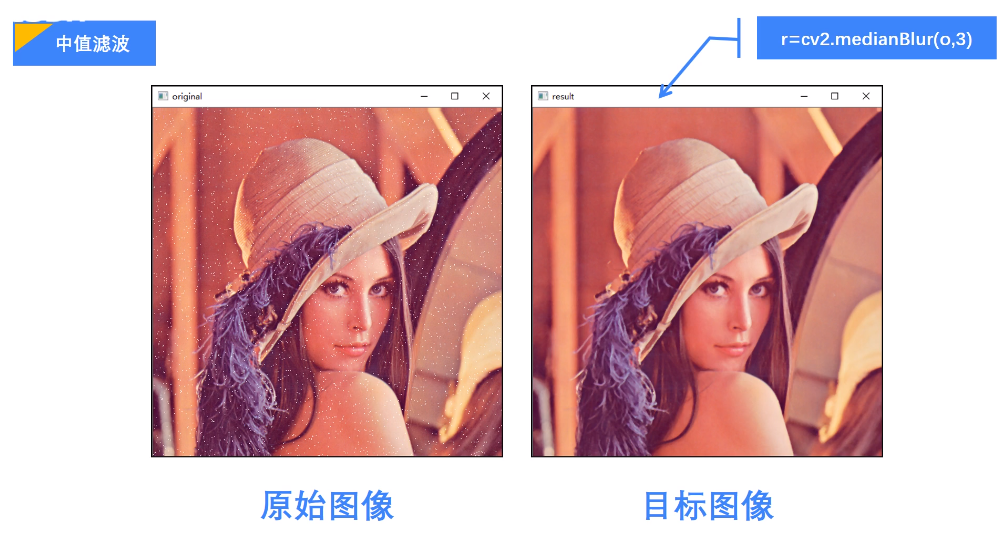

中值滤波的处理效果如下：

import cv2 as cv

a = cv.imread('C:\\Users\\77925\\Desktop\\photo\\cats.jpg')
# 中值滤波
r = cv.medianBlur(a, 3)

cv.imshow('original', a)
cv.imshow('result', r)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

经过中值滤波处理后，图像上的一些点被处理掉了。

12. 形态处理

12.1 图像腐蚀

0是黑色，1是白色






np.uint8表示数据类型

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\ms01.jpg', cv.IMREAD_UNCHANGED)

# 建立一个5*5的核
k = np.ones((5, 5), np.uint8)
# 进行腐蚀，iterations=2，表示进行2次腐蚀操作，流程图时默认为1次
r = cv.erode(o, k, iterations=2)

#显示图像
cv.imshow('original', o)
cv.imshow('result', r)


cv.waitKey(-1)
cv.destroyAllWindows()

12.2 图像膨胀

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\ms01.jpg', cv.IMREAD_UNCHANGED)

# 建立一个5*5的核
k = np.ones((5, 5), np.uint8)
# 进行膨胀
r = cv.dilate(o, k, iterations=1)

#显示图像
cv.imshow('original', o)
cv.imshow('result', r)


cv.waitKey(-1)
cv.destroyAllWindows()

腐蚀跟膨胀是对于前景色，即白色部分。

12.3 开运算

即腐蚀+膨胀

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\CAD01.jpg', cv.IMREAD_UNCHANGED)
# 建立核
k = np.ones((15, 15), np.uint8)
# 进行开运算
r = cv.morphologyEx(o, cv.MORPH_OPEN, k)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

12.4 闭运算

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\CAD2.jpg', cv.IMREAD_UNCHANGED)
# 建立核
k = np.ones((30, 30), np.uint8)
# 进行开运算
r = cv.morphologyEx(o, cv.MORPH_CLOSE, k)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

12.5 梯度运算

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\CAD.jpg', cv.IMREAD_UNCHANGED)
# 建立核
k = np.ones((3, 3), np.uint8)
# 梯度操作
r = cv.morphologyEx(o, cv.MORPH_GRADIENT, k)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

12.6 礼帽运算

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\CAD3.jpg', cv.IMREAD_UNCHANGED)
# 建立核
k = np.ones((3, 3), np.uint8)
# 礼帽运算
r = cv.morphologyEx(o, cv.MORPH_TOPHAT, k)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

12.7 黑帽图像处理

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\CAD2.jpg', cv.IMREAD_UNCHANGED)
# 建立核
k = np.ones((10, 10), np.uint8)
# 黑帽操作
r = cv.morphologyEx(o, cv.MORPH_BLACKHAT, k)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

13. 图像梯度

13.1 sobel算子的计算

sobel 用于计算不同方向的梯度

计算P5点X方向的梯度


如果P5值比较大，那P5可以认为 一个边界，如果P5比较小，可以认为这里不是边界。



整个图像的梯度

13.2 sobel算子及其函数的使用

用来计算sobel算子的梯度

作用：将负数的值取绝对值

一般这样写就可以了

dx：表示计算X轴方向的边界，dy：表示计算Y轴方向的边界




方式2更严谨






ksize：一般不用，如果用的话可以设置成奇数，不用的话默认是3*3的核。

将ddepth设置为-1时，只取到像素差为正数的部分，像素差为负数的部分不显示，结果如下图

ddepth=cv.CV_64F，保留了差值为负数的部分，但仍会被处理为0，所以结果仍然没有显示负数部分。


sobelx = cv2.convertScaleAbs(sobels)的作用，差负数转为正数。


将X Y 轴一起计算

同时计算XY，结果会显示不全

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\Enpro.jpg', cv.IMREAD_GRAYSCALE)
# sobel算子，计算X轴方向的梯度
sobelx = cv.Sobel(o, cv.CV_64F, 1, 0)
# 将负数部分取绝对值
sobelx = cv.convertScaleAbs(sobelx)
# y轴方向的梯度
sobely = cv.Sobel(o, cv.CV_64F, 0, 1)
# 取绝对值
sobely = cv.convertScaleAbs(sobely)
# 将x,y轴的梯度相加
sobelxy = cv.addWeighted(sobelx, 0.5, sobely, 0.5, 0)
# 直接同时计算x,y轴的情况
sobelxy11 = cv.Sobel(o, cv.CV_64F, 1, 1)
# 取绝对值
sobelxy11 = cv.convertScaleAbs(sobelxy11)

cv.imshow('original', o)
cv.imshow('sobelx', sobelx)
cv.imshow('sobely', sobely)
cv.imshow('sobelxy', sobelxy)
cv.imshow('sobelxy11', sobelxy11)

cv.waitKey(-1)
cv.destroyAllWindows()

13.3 scharr算子及其函数的使用

ddepth的情况与Sobel算子情况类似。

dx和dy不能同时为1

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\Enpro.jpg', cv.IMREAD_GRAYSCALE)
# scharry算子，计算X轴方向的梯度
scharrx = cv.Scharr(o, cv.CV_64F, 1, 0)
# 将负数部分取绝对值
Scharrx = cv.convertScaleAbs(scharrx)
# y轴方向的梯度
Scharry = cv.Scharr(o, cv.CV_64F, 0, 1)
# 取绝对值
Scharry = cv.convertScaleAbs(Scharry)
# 将x,y轴的梯度相加
Scharrxy = cv.addWeighted(Scharrx, 0.5, Scharry, 0.5, 0)

cv.imshow('original', o)
cv.imshow('Scharrx', Scharrx)
cv.imshow('Scharry', Scharry)
cv.imshow('Scharrxy', Scharrxy)


cv.waitKey(-1)
cv.destroyAllWindows()

如果将sobel算子的第五个参数设置为-1，功能与scharr算子相同，代码如下：

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\Enpro.jpg', cv.IMREAD_GRAYSCALE)
# sobel算子的第5个参数设为-1，相当于scharr算子
scharrx = cv.Sobel(o, cv.CV_64F, 1, 0, -1)
# 将负数部分取绝对值
Scharrx = cv.convertScaleAbs(scharrx)
# sobel算子的第5个参数设为-1，相当于scharr算子
Scharry = cv.Sobel(o, cv.CV_64F, 0, 1, -1)
# 取绝对值
Scharry = cv.convertScaleAbs(Scharry)
# 将x,y轴的梯度相加
Scharrxy = cv.addWeighted(Scharrx, 0.5, Scharry, 0.5, 0)

cv.imshow('original', o)
cv.imshow('Scharrx', Scharrx)
cv.imshow('Scharry', Scharry)
cv.imshow('Scharrxy', Scharrxy)


cv.waitKey(-1)
cv.destroyAllWindows()

13.4 sobel算子与scharr算子的比较

两者的卷积核大小是一样的，两都的计算量和计算速度是一样的。
不同之处在于，scharr算子的左右系数比sobel算子的系数大，当两边的像素数值一样的情况下，以竖直方向为例：
设右边的像素为a，左边的像素为b，在计算两边的差值时，sobel算子的差值为2*(a-b)，而scharr算子的差值为10*(a-b)，相较这下，scharr算子的差值会更大，精确度也会更高。
以下对两者的效果做下对比

import cv2 as cv
import numpy as np

# 读入原始图像
o = cv.imread('photo\\ms.jpg', cv.IMREAD_GRAYSCALE)
# sobel算子
sobelx = cv.Sobel(o, cv.CV_64F, 1, 0)
sobelx = cv.convertScaleAbs(sobelx)
sobely = cv.Sobel(o, cv.CV_64F, 0, 1)
sobely = cv.convertScaleAbs(sobely)
sobelxy = cv.addWeighted(sobelx, 0.5, sobely, 0.5, 0)

cv.imshow('original', o)
cv.imshow('sobelxy', sobelxy)

# scharr算子
scharrx = cv.Scharr(o, cv.CV_64F, 1, 0)
scharrx = cv.convertScaleAbs(scharrx)
scharry = cv.Scharr(o, cv.CV_64F, 0, 1)
scharry = cv.convertScaleAbs(scharry)
scharrxy = cv.addWeighted(scharrx, 0.5, scharry, 0.5, 0)

cv.imshow('schaarxy', scharrxy)


cv.waitKey(-1)
cv.destroyAllWindows()

可以看到，用scharr算子，结果更加精细，但使用哪一种看具体情况。

13.5 Laplacian算子

import cv2 as cv

o = cv.imread('C:\\Users\\77925\\Desktop\\photo\\NBA.jpg')

# laplacian算子
r = cv.Laplacian(o, cv.CV_64F)
# 将负数部分取绝对值
r = cv.convertScaleAbs(r)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

14. canny边缘检测

14.1 canny边缘检测原理

![在这里插入图片描述](https://img-blog.csdnimg.cn/202003172237565

14.2 canny函数及使用

当两个阈值越小，边缘越丰富。

import cv2 as cv

# 读入图像
o = cv.imread('C:\\Users\\77925\\Desktop\\photo\\house.jpg')

# 进行canny边缘检测
r = cv.Canny(o, 100, 200)
# 将canny阈值调小
r2 = cv.Canny(o, 50, 100)

# 显示图像
cv.imshow('original', o)
cv.imshow('result', r)
cv.imshow('result2', r2)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

当将result2的两个阈值调小后，图像的边缘会更加细致。

15. 图像金字塔

15.1 理论基础

向上或者向下取样，针对的是图像的像素大小，向上取样，像素增大，向下取样，像素减小。

15.2 pyrDown函数及使用

import cv2 as cv

# 读入图像
o = cv.imread('C:\\Users\\77925\\Desktop\\photo\\house.jpg')

# 向下取样
r = cv.pyrDown(o)

# 显示图像
cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

15.3 pyrUp函数及使用

15.4 取样可逆性研究

经过向下取样，再向上取样，虽然图像大小是一样的，但是变模糊了，这是因为在向下取样时，图像的部分信息已经丢失了。




先向下取样，再向上取样

import cv2 as cv

# 读入图像
o = cv.imread('C:\\Users\\77925\\Desktop\\photo\\cat.jpg')

# 向下取样
rd = cv.pyrDown(o)
# 向上取样
rdu = cv.pyrUp(rd)

# 显示图像
cv.imshow('original', o)
cv.imshow('rd', rd)
cv.imshow('rdu', rdu)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

先向上取样，再向下取样

import cv2 as cv

# 读入图像
o = cv.imread('C:\\Users\\77925\\Desktop\\photo\\cat.jpg')

# 向上取样
ru = cv.pyrUp(o)
# 向下取样
rud = cv.pyrDown(ru)

# 显示图像
cv.imshow('original', o)
cv.imshow('ru', ru)
cv.imshow('rud', rud)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

可以看到，无论以哪种顺序进行，最终得到的图像都会变模糊，说明这个过程是不可逆的。

15.5 拉普拉斯金字塔

第0层

第1层

import cv2 as cv

# 读入原始图像
o = cv.imread('photo\\me.jpg', cv.IMREAD_GRAYSCALE)
# 向下取样
od = cv.pyrDown(o)
# 向上取样
odu = cv.pyrUp(od)
# 第一层
layPyr = o - odu

# 第二层
o1 = od
odd = cv.pyrDown(o1)
oddu = cv.pyrUp(odd)
layPyr1 = o1 - oddu
print(o1.shape)
print(oddu.shape)

cv.imshow('original', o)
cv.imshow('laplacian', layPyr)
cv.imshow('laplacian1', layPyr1)

cv.waitKey(-1)
cv.destroyAllWindows()

16. 图像轮廓

import cv2 as cv

# 读入RGB原始图像
o = cv.imread('photo\\Enpro.jpg')
# 将原始图像转为灰度图像
gray = cv.cvtColor(o, cv.COLOR_BGR2GRAY)
# 对灰度图像进行二值化操作
ret, binary = cv.threshold(gray, 128, 255, cv.THRESH_BINARY)
# 查找图像的轮廓信息
contours, hierarchy = cv.findContours(binary, cv.RETR_TREE, cv.CHAIN_APPROX_SIMPLE)
# 因为会改变原始图像，所以用备份图像进行操作
co = o.copy()
# 绘制轮廓信息，参数-1表示绘制所有图像的轮廓，也可以用0， 1， 2，....等索引
r = cv.drawContours(co, contours, -1, (0, 0, 255), 5)

cv.imshow('original', o)
cv.imshow('result', r)

cv.waitKey(-1)
cv.destroyAllWindows()

17. 直方图

17.1 直方图的概念

17.2 pyplot绘制直方图

import cv2 as cv
import matplotlib.pyplot as plt

# 读入RGB原始图像
o = cv.imread('photo\\NBA.jpg')
cv.imshow('original', o)
# 将二维数组转为一维
a = o.ravel()
# 绘制直方图
b = plt.hist(o.ravel(), 256)
plt.show(b)

cv.waitKey(-1)
cv.destroyAllWindows()

17.3 Opencv绘制直方图

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

# 读入RGB原始图像
o = cv.imread('photo\\NBA.jpg')
# 获取RGB图像三个通道的直方图信息
histb = cv.calcHist([o], [0], None, [256], [0, 255])
histg = cv.calcHist([o], [1], None, [256], [0, 255])
histr = cv.calcHist([o], [2], None, [256], [0, 255])
# 绘制直方图
b = plt.plot(histb, c='b')
g = plt.plot(histg, c='g')
r = plt.plot(histr, c='r')

cv.imshow('NBA', o)
plt.show(b)
plt.show(g)
plt.show(r)

cv.waitKey(-1)
cv.destroyAllWindows()

17.4 使用掩膜直方图

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\NBA.jpg')
# 掩膜，如果原图像是GRB图像，这里用o.shape[0: 2]
# 如果是灰度图像，用o.shape即可
m = np.zeros(o.shape[0: 2], np.uint8)
m[200: 400, 200: 400] = 255
# 收集直方图信息
histO = cv.calcHist([o], [0], None, [256], [0, 255])
histM = cv.calcHist([o], [0], m, [256], [0, 255])
# 显示直方图
plt.plot(histO)
plt.plot(histM)
plt.show()

cv.waitKeyEx(-1)
cv.destroyAllWindows()

17.5 掩膜原理用演示

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\NBA.jpg', cv.IMREAD_GRAYSCALE)
# 掩膜图像
m = np.zeros(o.shape, np.uint8)
m[100: 200, 100: 300] = 255
# 生成掩膜图像
mo = cv.bitwise_and(o, m)

cv.imshow('original', o)
cv.imshow('mask', m)
cv.imshow('mo', mo)

cv.waitKeyEx(-1)
cv.destroyAllWindows()

17.6 直方图均衡化原理及equalizeHist()函数的使用

import cv2 as cv
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\try.jpg', cv.IMREAD_GRAYSCALE)
# 直方图均衡处理
r = cv.equalizeHist(o)

cv.imshow('original', o)
cv.imshow('result', r)

# 绘制直方图
plt.hist(r.ravel(), 256)
plt.figure()
plt.hist(o.ravel(), 256)
plt.show()
cv.waitKeyEx(-1)
cv.destroyAllWindows()

从以上两幅直方图可以看到，经过处理后的直方图，分布更加均衡。

17.7 subplot()函数的使用

import cv2 as cv
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\NBA.jpg', cv.IMREAD_GRAYSCALE)
# 直方图均衡处理
e = cv.equalizeHist(o)

# 绘制直方图
plt.subplot(1, 2, 1)
plt.hist(o.ravel(), 256)
plt.subplot(1, 2, 2)
plt.hist(e.ravel(), 256)
plt.show()

17.8 matplot.pyplot.imshow()函数的使用

17.8.1 灰度图像的正确显示

import cv2 as cv
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\cat.jpg')
# 转为灰度图像
g = cv.cvtColor(o, cv.COLOR_BGR2GRAY)

# 显示图像
# 用默认值显示彩色图像
plt.subplot(221)
plt.imshow(o)
plt.axis('off')
# 用灰度值显示彩色图像
plt.subplot(222)
plt.imshow(o, cmap=plt.cm.gray)
plt.axis('off')
# 用默认值显示灰度图像
plt.subplot(223)
plt.imshow(g)
plt.axis('off')
# 用灰度值显示灰度图像
plt.subplot(224)
plt.imshow(g, cmap=plt.cm.gray)
plt.axis('off')

plt.show()

结果显示，只有传入的图像为灰度图像，并显式地写出 cmap=plt.cm.gray时，才能正确地显示灰度图像。

17.8.1 彩色图像的正确显示

import cv2 as cv
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\cat.jpg')
# 获取图像的三个通道
b, g, r = cv.split(o)
# 对三个通道进行重新组合
o2 = cv.merge([r, g, b])

# 显示图像
plt.subplot(121)
plt.imshow(o)
plt.axis('off')
plt.subplot(122)
plt.imshow(o2)
plt.axis('off')

plt.show()

将三个通道由BGR重组为RGB显示出来就是正常的彩色图像。

17.9 直方图均衡化对比

import cv2 as cv
import matplotlib.pyplot as plt

# 读入原始图像
o = cv.imread('photo\\NBA.jpg', cv.IMREAD_GRAYSCALE)
# 直方图均衡化
e = cv.equalizeHist(o)
# 显示图像及对应的直方图
plt.subplot(221)
plt.imshow(o, cmap=plt.cm.gray)
plt.axis('off')
plt.subplot(222)
plt.imshow(e, cmap=plt.cm.gray)
plt.axis('off')
plt.subplot(223)
plt.hist(o.ravel(), 256)
plt.subplot(224)
plt.hist(e.ravel(), 256)

plt.show()

18. 傅里叶变换

18.1 傅里叶变换的理论基础

18.2 numpy实现傅里叶变换

白色但表低频，为了观看更直观，一般将其移至中心。

复数的数组是没法通过图像的形式展现出来的，我们需要将其转换为灰度图像，所以需要将复数的值映射到[0, 255]，这个函数实现数据的映射。

import cv2 as cv
import matplotlib.pyplot as plt
import numpy as np

# 读入原始图像
o = cv.imread('photo\\NBA.jpg', 0)
# 傅里叶变换
f = np.fft.fft2(o)
# 将低频谱移动到中心位置
fshift = np.fft.fftshift(f)
# 数据映射
result = 20 * np.log(np.abs(fshift))
# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.title('original')
plt.axis('off')
plt.subplot(122)
plt.imshow(result, cmap='gray')
plt.title('result')
plt.axis('off')

plt.show()

18.3 numpy实现逆傅里叶变换

将低频位置移到左上角

import cv2 as cv
import matplotlib.pyplot as plt
import numpy as np

# 读入原始图像
o = cv.imread('photo\\NBA.jpg', 0)
# 傅里叶变换
f = np.fft.fft2(o)
# 将低频移动到中心位置
fshift = np.fft.fftshift(f)
# 将低频由中心移至左上角
ishift = np.fft.ifftshift(fshift)
# 逆傅里叶变换
io = np.fft.ifft2(ishift)
# 数据映射
io = np.abs(io)

# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.title('original')
plt.axis('off')
plt.subplot(122)
plt.imshow(io, cmap='gray')
plt.title('result')
plt.axis('off')

plt.show()

18.4 高通滤波器

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

o = cv.imread('photo\\house.jpg', 0)
# 傅里叶变换
f = np.fft.fft2(o)
fshift = np.fft.fftshift(f)
# 高通滤波器
rows, cols = o.shape
crow, ccol = int(rows/2), int(cols/2)
fshift[crow-25: crow+25, ccol-25: ccol+25] = 0
# 逆傅里叶变换
ishift = np.fft.ifftshift(fshift)
io = np.fft.ifft2(ishift)
io = np.abs(io)
# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.axis('off')
plt.subplot(122)
plt.imshow(io, cmap='gray')
plt.axis('off')

plt.show()

18.5 Opencv实现傅里叶变换

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

o = cv.imread('photo\\house.jpg', 0)
# 傅里叶变换，并将原始图像转换为float32格式
dft = cv.dft(np.float32(o), flags=cv.DFT_COMPLEX_OUTPUT)
# 将低频部分转换到中心
dshift = np.fft.fftshift(dft)
# 数值转换，两个帽号分别表示行和列，0和1分别表示两个通道
result = 20 * np.log(cv.magnitude(dshift[:, :, 0], dshift[:, :, 1]))
# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.axis('off')
plt.subplot(122)
plt.imshow(result, cmap='gray')
plt.axis('off')
plt.show()

18.6 Opencv实现逆傅里叶变换

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

o = cv.imread('photo\\house.jpg', 0)
# 傅里叶变换，并将原始图像转换为float32格式
dft = cv.dft(np.float32(o), flags=cv.DFT_COMPLEX_OUTPUT)
# 将低频部分转换到中心
dshift = np.fft.fftshift(dft)
# 将低频部分移回左上角
ishift = np.fft.ifftshift(dshift)
# 逆傅里叶变换
io = cv.idft(ishift)
# 数值转换
io = cv.magnitude(io[:, :, 0], io[:, :, 1])
# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.title('original')
plt.axis('off')
plt.subplot(122)
plt.imshow(io, cmap='gray')
plt.title('result')
plt.axis('off')

plt.show()

18.7 低通滤波器

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt

o = cv.imread('photo\\house.jpg', 0)
# 傅里叶变换
dft = cv.dft(np.float32(o), flags=cv.DFT_COMPLEX_OUTPUT)
# 将低频部分转到中心
dshift = np.fft.fftshift(dft)
# 计算掩膜图像
rs, cs = o.shape
cr, cc = int(rs/2), int(cs/2)
mask = np.zeros((rs, cs, 2), np.int8)
mask[cr-30: cr+30, cc-30: cc+30] = 1
md = dshift * mask
# 逆傅里叶变换
imd = np.fft.ifftshift(md)
io = cv.idft(imd)
io = cv.magnitude(io[:, :, 0], io[:, :, 1])
# 显示图像
plt.subplot(121)
plt.imshow(o, cmap='gray')
plt.title('original')
plt.axis('off')
plt.subplot(122)
plt.imshow(io, cmap='gray')
plt.title('result')
plt.axis('off')
plt.show()
