Linux 中task_struct和文件系统的关系



在内核进程运行的时候，有current 宏对应目前进程task_struct结构

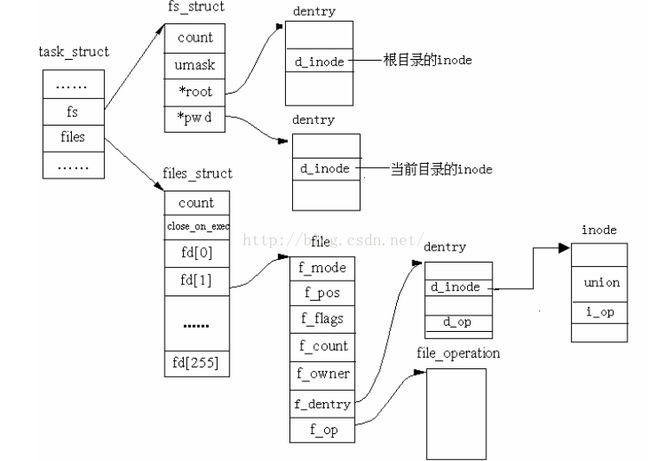

Linux进程主要数据结构之间的关系。



如图：



一个进程文件位置是有fs_struct描述的，进程打开的文件是有files_struct描述的，具体打开的文件描述符是有file控制的。

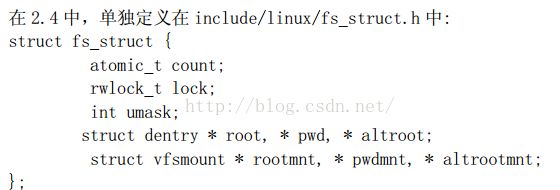

 一：fs_struct

count 域表示共享同一 fs_struct 表的进程数目。 umask 域由 umask（ ） 系统调用使用，用于为新创建的文件设置初始文件许可权。

fs_struct 中的 dentry 结构是对一个目录项的描述， root、 pwd 及 altroot 三个指针都指向这个结构。 其中， root 所指向的 dentry 结构代表着本进程所在的根目录， 也就是在用户登录进入系统时所看到的根目录； pwd 指向进程当前所在的目录； 而 altroot 则是为用户设置的替换根目录。 实际运行时， 这三个目录不一定都在同一个文件系统中。 例如， 进程的根目录通常是安装于 “ ／”节点上的 Ext2 文件系统，而当前工作目录可能是安装于／msdos的一个 DOS 文件系统。 因此， fs_struct 结构中的 rootmnt、 pwdmnt 及 altrootmnt 就是对那三个目录的安装点的描述， 安装点的数据结构为 vfsmount。

二：files_struct

每个进程用一个 files_struct 结构来记录文件描述符的使用情况， 这个 files_struct结构称为用户打开文件表， 它是进程的私有数据。 files_struct 结构在include/linux/sched.h 中定义如下：





fd 域指向文件对象的指针数组。 该数组的长度存放在 max_fds 域中。 通常， fd 域指向files_struct 结构的 fd_array 域， 该域包括 32 个文件对象指针。 如果进程打开的文件数目多于 32， 内核就分配一个新的、 更大的文件指针数组， 并将其地址存放在 fd 域中； 内核同时也更新 max_fds 域的值。



对于在 fd 数组中有入口地址的每个文件来说， 数组的索引就是文件描述符（ file
descriptor）。 通常， 数组的第一个元素（ 索引为 0） 是进程的标准输入文件， 数组的第二个元素（ 索引为 1） 是进程的标准输出文件， 数组的第三个元素（ 索引为 2） 是进程的标准错误文件（ 参见图 8.3）。 请注意， 借助于 dup( )、 dup2( )和 fcntl( ) 系统调用， 两个文件描述符就可以指向同一个打开的文件， 也就是说， 数组的两个元素可能指向同一个文件对象。 当用户使用 shell 结构（ 如 2>&1） 将标准错误文件重定向到标准输出文件上时，用户总能看到这一点。
open_fds 域包含 open_fds_init 域的地址， open_fds_init 域表示当前已打开文件的文件描述符的位图。 max_fdset 域存放位图中的位数。 由于数据结构 fd_set 有 1024 位， 通常不需要扩大位图的大小。 不过， 如果确实必须的话， 内核仍能动态增加位图的大小， 这非常类似文件对象的数组的情形。

三：struct file



这个是我们操作时文件描述符fd时对应的结构，如文件操作f_op.
