【Altium Designer】AD解决元件倾斜放置导致器件重叠报错的办法

首先，我不是专业的PCB设计人员，因此给出的方法只能解燃眉之急，不符合常规设计规范，切记！

---

在此以Altium Designer 17为例：

设计电路板时，经常需要旋转器件45度才可以最大化利用电路板两侧空间。

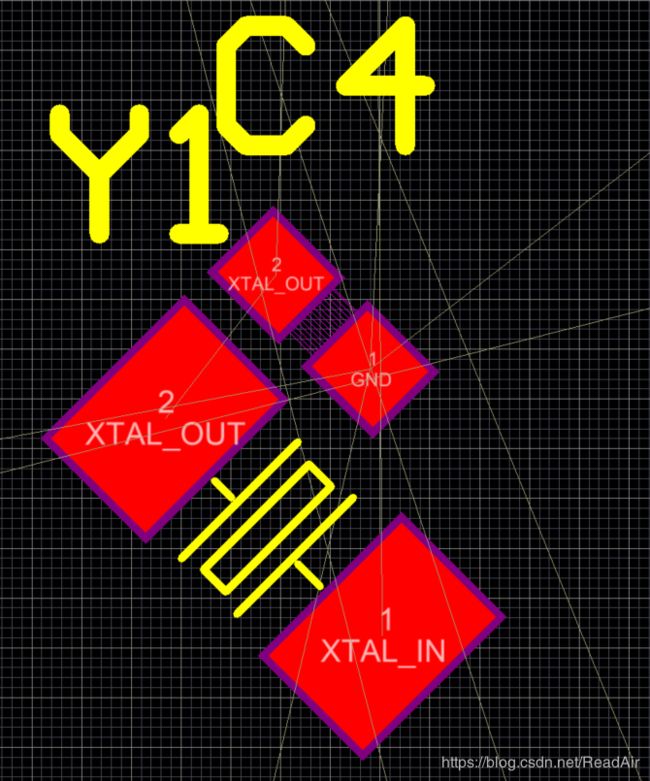

但是，靠的太近有时就会遇到这种事：

为什么冒出绿光（出现违反规则）？明明器件没有重合！

全选中看看

原来AD是这样理解器件的空间的……

如果我们对电路板DRC,就知道报的错是器件距离小于设定值（注意：器件距离实际是指器件在空间的距离，不仅仅是平面距离）。为了解决这个问题。我们需要修改一下设置*

点击Design -> Rule 在左侧树状菜单中切换到 Placement -> Component Clearance -> Component Clearance*

将最小水平空间距离设置为0mil

OK之后问题就解决了.
