thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图

Chaina ThingsBoard

群里不支持无偿教程,但可进行技术交流;不定期有偿分享tb插件或者部件库等等相关教程及程序源码

QQ群 QQ号
China Thingsboard 726442610

Panther 从一位小白走来,虽然现在也还是小白,但是我取之于民,不定时将自己所学到的都分享给大家,今天为大家分享tb中的用户+设备+仪表板之间的关系,白话不多说;以后我这里讲解的风格为少汉字 多图片的形式
首先大家得知道自己为什么要了解他们之间的关系,当了解他们的关系之后可以实现什么样的效果,老话不都说-当你把问题写在纸上的时候–问题已经解决了一半

one
效果图
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第1张图片

two

  1. 登录主页面
  2. 添加客户
  3. 添加管理用户
  4. 复制客户用户的激活路径

thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第2张图片
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第3张图片
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第4张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第5张图片
three

  1. 到上一步客户、用户都已经创建成功啦,并且已经复制啦用户激活路径

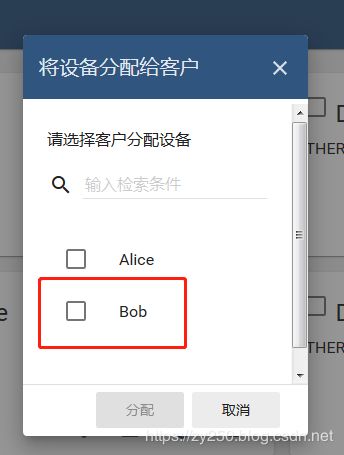

  2. 到这个时候我们需要创建设备并且将设备分配给客户
  3. 复制每台设备的访问令牌

这是一张效果图
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第6张图片
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第7张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第8张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第9张图片
four

  1. 当前期工作都准备结束后,这里就会模仿设备发送请求,如没有一下工具,联系楼主
  2. 请求成功查看遥测数据
设备
Devlice A
令牌
7HhzvAf4jjGiQEZMLvAu
命令
node emulator.js 7HhzvAf4jjGiQEZMLvAu

thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第10张图片
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第11张图片

five

  1. 当用户、设备都已经建立成功后,我们需要创建仪表板
  2. 仪表板创建成功后,分配客户

thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第12张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第13张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第14张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第15张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第16张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第17张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第18张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第19张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第20张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第21张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第22张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第23张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第24张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第25张图片thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第26张图片
注解

  1. 图10的效果需要用到这行代码,用来获取当前正在运行的设备名称
		${entityName}:Temperature,℃
  1. 图13的效果为激活用户,两次密码输入一直,就可通过激活账户登录,用来查看图14的效果图;
  2. 最后也是最重要的一点,目前这个坑大家也许踩过了,也许正在踩的上,我上一篇的博中有提及过导入json部件包,如果大家不是以管理员身份导入,大家在自己定义小部件的时候会出现以下错误

thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第27张图片
thingsboard中用户、设备、仪表板三者的关系;创建温度曲线图_第28张图片
