Rocket - subsystem - Configs

https://mp.weixin.qq.com/s/03mqAmLiaA1JwOePR5IDyQ



简单介绍Configs的实现。





1. BaseSubsystemConfig



BaseSubsystemConfig包含基本子系统的配置定义。



1) 核心参数



a. PgLevels：页表层次：



b. XLen：核心数据总线宽度：



c. MaxHartIdBits：根据核心的个数确定：



2) 连接参数



包括系统总线、控制总线、外设总线、存储总线、前端总线的基本配置参数：



3) (基本上)必备的设备参数



包含BootROM/Debug/CLINT/PLIC等模块的配置参数：



2. WithNBigCores



引入n个大核的配置：

其中：

a. RocketTilesKey用于查找和定义核心参数；

b. big为模板配置，然后根据复制n份作为n个核心的配置；

c. RocketTileParams定义单个核心的配置参数：



3. WithNSmallCores



引入n各小核的配置：

其中：

a. RocketTilesKey用于查找和定义核心参数；

b. small为模板配置，然后根据复制n份作为n个核心的配置；

c. 与大核相比，比较明显的差异是小核不支持VM；



4. With1TinyCore



引入一个超小核的配置：

因为大核、小核、超小核使用同样的RocketTilesKey，所以WithNBigCores/WithNSmallCores/With1TinyCore不能同时存在。



5. WithNBanks



用于修改L2 Memory的bank数量：



6. WithNTrackersPerBank



用于修改BroadcastKey中的nTrackers参数，进而影响生成的TLBroadcast节点：



7. WithL1ICacheSets



用于配置L1 instruction/data cache的参数：



8. WithL1DCacheSets



同上。



9. WithL1ICacheWays



同上。



10. WithL1DCacheWays



同上。



11. WithCacheBlockBytes



配置cache line的长度：



12. WithBufferlessBroadcastHub



用于配置TLBroadcast节点的bufferless参数：

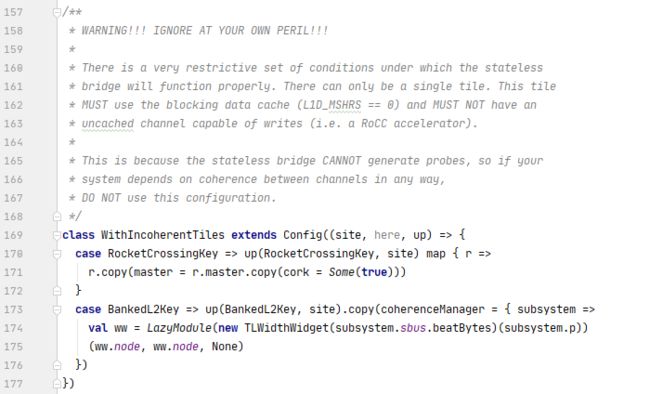

13. WithIncoherentTiles



配置缓存不一致的tiles：



14. WithRV32



使用32位的核：



15. WithNonblockingL1



修改核心的nMSHRs参数：



16. WithNBreakpoints



修改核心支持的断点数量：



17. WithRoccExample



定义生成ROCC样例的方法：



18. WithDefaultBtb



修改BTB参数为默认值：



19. WithFastMulDiv



支持快速乘除运算：



20. WithoutMulDiv



不支持乘除运算：



21. WithoutFPU



修改fpu参数：



22. WithFPUWithoutDivSqrt



同上。



23. WithBootROMFile



修改bootrom镜像文件的名称：



24. WithSynchronousRocketTiles



修改rocket crossing type:



25. WithAsynchronousRocketTiles



同上。



26. WithRationalRocketTiles



同上。



27. WithEdgeDataBits



修改数据位宽：



28. WithJtagDTM



使用JTAG调试接口：



29. WithDebugSBA



包含一个系统总线访问模块：



30. WithNBitPeripheryBus



定义外设总线宽度：



31. WithoutTLMonitors



禁用Monitor：



32. WithNExtTopInterrupts



支持n个外部中断：



33. WithNMemoryChannels



定义支持的内存通道数：



34. WithExtMemSize



定义外部存储的大小。



35. WithDTS



定义DTS相关参数：



36. WithTimebase



定义时间基准：



37. WithDefaultMemPort



定义内存端口的参数：



38. WithNoMemPort



同上。



39. WithDefaultMMIOPort



定义MMIO端口参数：



40. WithNoMMIOPort



同上。



41. WithDefaultSlavePort



定义SlavePort的参数：



42. WithNoSlavePort



同上。



43. WithScratchpadsOnly



定义scrach参数：
