win10+python3 keras可视化pydot和graphviz安装（解决报错问题）

win10+python3     keras可视化pydot安装指南（纠错）：

1、pydot第三方包安装需要安装graphviz包，但直接安装这两个包仍然会报错

步骤1：当前虚拟python环境下使用如下命令：pip install graphviz和pip install pydot-ng（不安装pydot）。



2、安装graphviz版本号为2.38的软件（官网下载）,并将安装bin目录添加到系统环境变量中

步骤2：下载并安装graphviz的msi或者zip文件，地址：https://graphviz.gitlab.io/_pages/Download/Download_windows.html

可直接下载msi文件，安装时路径为清楚统一，可将路径放到之前pip install graphviz所产生的graphviz文件夹下，一般为当前虚拟环境的Lib\site-packages\graphviz，比如我的路径为：D:\Anaconda3\envs\tf\Lib\site-packages\graphviz，安装完成后，将安装bin目录路径添加到环境变量的path中，如我的为：D:\Anaconda3\envs\tf\Lib\site-packages\graphviz\bin。



3、运行可视化代码

如：

from keras.utils.vis_utils import plot_model
plot_model(model, to_file='model.png')

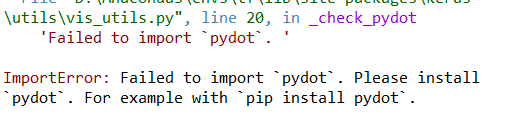

若仍有报错如下：

此时不要pip install pydot，因为仍会产生如下报错：

pydot failed to call GraphViz.Please install GraphViz (https://www.graphviz.org/) and ensure that its executables are in the $PATH.

解决方法为：打开报错路径，如我的为：D:\Anaconda3\envs\tf\lib\site-packages\keras\utils\vis_utils.py，修改其中代码import pydot为import pydot_ng as pydot，问题解决。

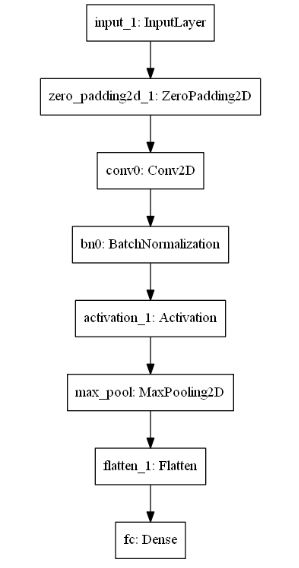

运行可视化代码，得到如下结果：
