DIY小型气象站（单电池供电）——持续更新

目前已低功耗运行91天，设备已停机，不再回传数据，未达到135天目标；

图1：外壳较脏、弹簧垫片看来不是不锈钢的，已经生效了

图2：拧开四颗螺丝后，内部干净无水渍

图3：内部线路完好，更换电池后继续工作

//———————————————————————————————
设备具有一定的防水能力，在室外运行期间，偶有小到中雨天气，但并未对设备造成影响
//———————————————————————————————

材料

电源：18650电池1节（2000mah）
主控：N76E003单片机
传感器：BMP180气压传感器、BH1750光照度传感器
无线串口模块：LC12S（2.4G）
LDO：XC6204
外壳：3D打印PLA
开发环境：KEIL4

电路

其中PPG与PPG1为推挽输出，用于给传感器供电，与对IIC总线提供上拉电源。
其中CS1为无线串口模块休眠控制管脚，设置为开漏输出。（特点见下图）

对于一些常用外设，如果直接连接到单片机供电回路，当然是不理想的，即便是低功耗器件，哪怕有休眠模式，消耗电流也非常厉害的。怎么办呢？
1分开供电：对一些大功率的外围，比如无线通讯模块，可以用一个mos开关控制是否为外设供电，对一些小功率器件，比如运放，存储器可以结合实际最大消耗电流，可以直接使用i/o口输出高电平为芯片供电，i/o一般可以输出 6-20ma,pp模式。当然别忘串一个很小的电阻，10欧，外设的退偶电容不能很大。一个i/o不够可以过个一起供。
让稳压器的输出电压略高于电池电压，这样有外部电源供电的时候就可以不消耗电池了

运行逻辑

由上图可知，本次DIY没有任何外部供电（本来想用太阳能的，但因为某些众所周知的问题，放弃了），旨在检验N76E003单片机低功耗运行的能力（此前运行了8天，锂电池电压下降0.04V）。

本次实验依然使用N76E003单片机的定时唤醒功能，50s唤醒一次，一小时开启一次外设，并唤醒无线串口模块发送检测数据。发送完成后关闭所有外设，推挽模式置低，无线串口模块进入睡眠模式。

有关N76E003单片机低功耗处理的知识请看这里N76E003 低功耗（掉电模式&定时唤醒）

结构设计

装配图（外壳还在打印，需要大约八个小时，之后再补充成品图）

底座（全部采用M4螺丝孔）

顶盖（两侧凸起为通气孔挡板，防止雨水直接灌入；顶部开孔为BH1750光照传感器用）

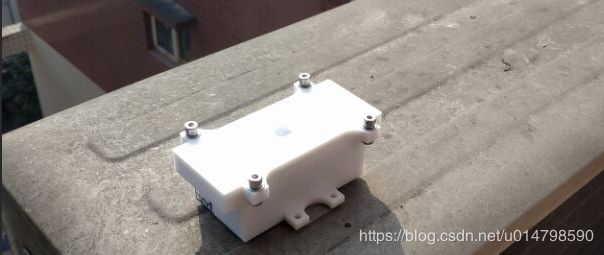

下图为装配完成的实物图，底部由四颗铷铁硼提供吸力，目前安装在空调外机上

数据分析

分别是温度，压强，光照强度。通过上面的数据，可以粗略的分析每天的日落日出，以及温度变化。

主程序代码

#include "N76E003.h"
#include "Common.h"
#include "Delay.h"
#include "SFR_Macro.h"
#include "Function_define.h"
#include "BMP180.h"
#include "BH1750.h"

#define uint unsigned int
#define uchar unsigned  char

uchar abc[17];//串口发送缓冲
uint WktCount=0;
bit WktFlag=0;

sbit CS1=P0^5;//CS睡眠管脚，开漏输出
sbit PPG=P1^7;//供电管脚，推挽输出
sbit PPG1=P3^0;//同上


int main (void)
{
	int i;
	Set_All_GPIO_Quasi_Mode;
	P05_OpenDrain_Mode;//设置为开漏模式
	P13_OpenDrain_Mode;//设置为开漏模式
	P14_OpenDrain_Mode;//设置为开漏模式
	P17_PushPull_Mode;//推挽输出
	P30_PushPull_Mode;
	//----------I/O口配置----------------
		CS1=1;//无线模块睡眠
		PPG=0;//关闭外围器件供电
		PPG1=0;
	 	set_P06;
   		set_P07;//初始化串口
	//---------I/O口初始化------------
		Init_BH1750();//初始化光照传感器
		set_ES_1;//开启串口1中断使能
		InitialUART0_Timer1(9600);
	//----------串口1、串口0配置----------------
		WKCON =0x07; //预分频配置2048
		RWK =255-211;//设置为50s定时——72个为一小时
	 	set_EWKT;	//使能定时唤醒中断
		set_WKTR;	//运行定时唤醒功能
	//----------WKT配置------------------------
		EA = 1;//开启总中断
		while(1)
		{
			if(WktFlag)//判定是否溢出
			{
				WktCount++;
				WktFlag=0;
				if(WktCount>=72)//1h发送一次
				{
						PPG=1;//推挽输出,给外围器件供电
						PPG1=1;
						CS1=0;//拉低，接地唤醒无线透传模块
						Timer3_Delay100ms(1);

						Init_BMP085();//初始化气压计
						bmp085Convert();
						Timer3_Delay100ms(1);
						EC_BH1750();//转化光照度
						abc[0]=0x54;//T温度
						abc[1]=temperature/100+48;
						abc[2]=temperature%100/10+48;
						abc[3]=0x2e;
						abc[4]=temperature%10+48;

						abc[5]=0x50;//P气压
						abc[6]=pressure/10000+48;
						abc[7]=pressure%10000/1000+48;
						abc[8]=pressure%1000/100+48;

						abc[9]=0x4c;//L光照
						abc[10]=(int)BH1750_temp/10000+48;
						abc[11]=(int)BH1750_temp%10000/1000+48;
						abc[12]=(int)BH1750_temp%1000/100+48;
						abc[13]=(int)BH1750_temp%100/10+48;
						abc[14]=(int)BH1750_temp%10+48;
						for(i=0;i<15;i++)
						{
							Send_Data_To_UART0(abc[i]);
						}
						WktCount=0;
					}
				ADCCON1 = 0X00;//关闭ADC
				clr_BODEN;//关闭欠压检测
				set_PD;// 进入掉电模式
				PPG=0;//关闭外围器件供电
				PPG1=0;
				CS1=1;//无线模块进入睡眠
			}
		}
	}
//---------定时唤醒中断服务程序--------------
void WakeUp_Timer_ISR (void)   interrupt 17
{
		WktFlag=1;
	  clr_WKTF;//清除WKT溢出标志位
}

总结

回顾之前那几篇很水的博客（驱动各类传感器的文章），可以看出最初我是想把GP2Y1010（灰尘检测）、DHT11（温湿度）、HMC5883（电子罗盘）、光电编码器等都加上去，想测风速与方向（见下图）。后来都因为尺寸和供电问题一一放弃。其次就是缺少一个很好的上位机，接下来的日子重心会放在python和QT的学习上，希望能进入一个新的世界吧。祝大家新年快乐！
