高强度浸渍型碳纤维结构胶生产厂家（低粘度）2019-03-12

碳纤维胶固化速度过慢，该怎么办？

肯能有以下两种情况：

1.结构胶的固化速度与使用环境温度有较大关系，随着温度降低，固化时间延长。可以采取保温措施处理。

2.A组分与B组分的配比不正确，可以采用电子秤称量。

碳纤维胶固化速度过快，该怎么办？

可能有以下三种情况：

1.一次拌胶量过大（有的客户直接将整桶的A组分与B组分混合搅拌，反馈10min就固化了），每次拌胶时应该“少拌胶”，“勤拌胶”。

  用容量较大的容器拌胶

2.搅拌方式，在温度较高时，可以采取手动的搅拌方式代替电钻搅拌。

3.A组分与B组分的配比不正确，可以采用电子秤称量。

碳纤维胶A组分粘度大的情况要怎么解决？

有两种情况可供参考：

1.施工中遇到气温骤降，碳纤维胶A组分会出现粘度偏大，可以采取加热措施，例如可采取碘钨灯、电炉或水浴等增温方式对胶使用前

  预热到20～40°C。

2.冬季施工中遇到气温骤降，浸渍胶A组分偶尔有结晶现象，需要加温30～50°C左右，维持30min左右，待溶解搅匀后即可使用，

  对固化性能无影响。

一  产品特点

●  与各种碳纤维有很好的适配性

●  渗透力强，能很好的渗入混凝土表层

●  具有极佳的耐腐蚀性及耐久性能

●  固化后的胶层物理机械性能优良，强韧，有一定的弹性

●  粘接强度高

●  触变性强，施工不流淌

使用说明

  1 混凝土表面处理：

  混凝土面应凿除粉饰层，油垢、污物，然后用角磨机磨去1-2mm厚表层，混凝土构件转角处应进行倒角处理，打磨完毕用压缩空气吹净浮尘，最后用棉布蘸丙酮拭净表面，保持干燥备用。若被补强的混凝土存在裂缝，应先封闭裂缝后再进行补强。

    2 找平施工：

    混凝土表面气孔缺陷应使用找平胶补平，存在凹陷部位时，将配制好的找平胶用刮刀嵌刮进行修补填平，模板接头等出现高度差的部位应用找平胶填补，尽量减少高差。转角的处理，应用找平胶将其修补为光滑的圆弧，半径不小于20mm。找平胶须固化后（固化时间视现场气温而定，以手指触干燥为宜，一般不少于2小时），方可再进行下一道工序。

    3 底胶施工：

    施工时，底胶A、B两组分按2：1配胶比例称量，倒入洁净容器中并搅拌均匀（搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡），用毛刷或滚筒刷在混凝土表面均匀涂刷，胶表面干燥以后，可视具体情况进行多次涂刷，但涂层厚度不超过0.4mm，并不得漏刷或有流淌、气泡。等胶固化后（固化时间视现场气温而定，以手指触干燥为宜，一般不少于2小时），再进行下一道工序。每次配制的胶液应在胶的适用期内一次用完。

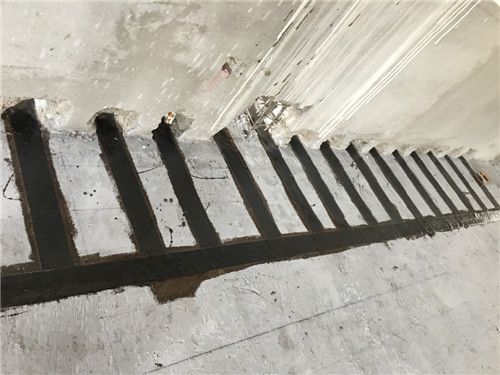

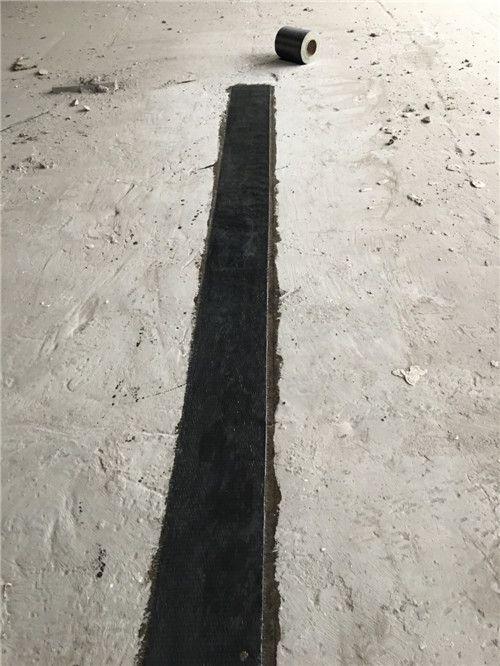

    4 碳纤维布的粘贴：

    将粘纤维面胶均匀涂抹于被粘贴部位，拐角部位适当多涂抹一些。将碳纤维布拉紧对齐后粘贴，用塑料刮板或滚筒（用去掉外边绒毛的涂料滚筒即可），沿同一方向反复滚压，直至胶料渗出。然后在碳纤维布外表面也均匀涂抹面胶，并反复滚压，使结构胶双向充分浸润碳纤维布。若多层粘贴，待手指触干燥，可进行下一层粘贴。碳纤维布若需搭接，搭接长度不宜小于150mm。

    5 固化养护：

施工完成后24小时内防止雨淋或受潮，并注意保护，防止硬物碰伤施工表面。平均气温为20～25℃时，固化时间不得少于3天；平均气温为10℃时，固化时间不得少于7天。
