灵活的无线自组网——基于IP透传的Internet连接

演示目的

IPMESH无线自组网电台面向上层应用提供了和标准TCP/IP协议相兼容的网络传输服务，设计的初衷是适应广泛的数字通信设备，这些设备无需关心底层通信的细节，专注于应用层实现。宽带无线自组网电台不仅可以组成局域网，并且能够轻松地接入广域互联网，使得其应用范围更加广泛，本实验以简单的访问互联网和视频传输为例说明这一特性。

演示环境

一般室内环境，存在互联网网关设备（比如路由器）。

演示工具

• IPMESHNET无线自组网电台 × 2
• 无线AP设备 × 1
• 办公电脑 × 1
• 海康威视摄像头DS-2DC2402IW-D3
• 莹石云摄像头管理软件

说明：无线自组网电台如果本身已经集成了WiFi AP功能，则可以不需要无线AP；办公电脑应具有无线网卡或同等功能的外设；手机提前安装莹石云APP，并将待测摄像头加入到自己的设备管理中。

演示步骤

• 打开无线自组网电台，将其中之一与无线AP通过网线相连，而另一个连接到无线路由器的LAN口，两个电台相隔10 ~ 15米。请务必设置无线AP工作于无线路由器模式，且关闭DHCP服务，由连接至internet的无线路由器来为终端分配IP地址。
• 操作电脑接入无线AP，浏览一般网页。

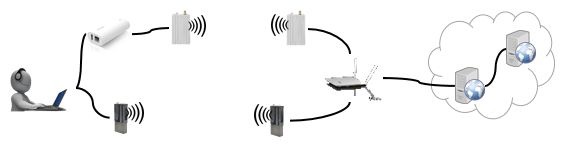

  (电脑上网示意图)
• 将无线AP换作海康威视摄像头，自组网电台和摄像头之间依然用网线相连。
• 手机接入其他互联网网关设备上，打开萤石云APP（该软件可自动连接已经添加过并接入internet的摄像头，即只要手机和摄像头都已经连接internet，便可以通过手机对摄像头进行操控），获取摄像头监控画面，控制摄像头方向等。

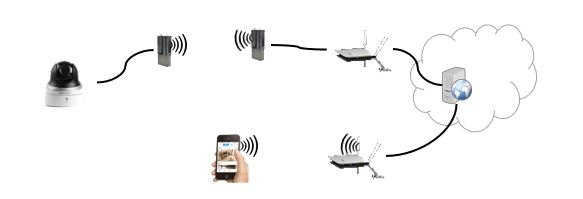

  (手机监控示意图)

演示效果

• 电脑浏览网页正常。实际上，其他智能终端也可以通过接入AP来访问internet。
• 手机观看视频正常，可以在APP上控制摄像头旋转、变焦等。效果见附录视频文件。

补充说明
从手机到internet网关或者无线AP之间的设置，当设置正确时，此时在手机上已经可以正常访问internet，类似海康威视莹石云摄像头则只是一个具体的应用案例而已。
在设置过程中有以下几点需要注意：

1. 电台如果已经集成WiFi AP功能，则可以将设置简化为关闭电台DHCP功能即可。
2. 当通过电台作为IP透明传输的通道，让连接在AP上的手机进行上网的时候，不论AP工作在任何模式（3G路由模式或AP无线路由模式），此时手机的IP应该由连接internet的路由器来分配，而非由AP本身来分配，否则不能访问internet，在这种情况下，用手机连接AP后，会发现当连接完成之后路由器已经给手机分配了相应地IP地址；地址若是由AP分配的，则因不能完成NAT而无法上网。这就要求，需要关掉AP本身的DHCP功能。
3. 需要着重说明的是：当AP采用AP无线路由模式的时候，此时一定要将LAN口设置为与上级路由地址不同的其它地址，且网关地址最好配置为上级路由器的IP地址（其实配置为本身AP的IP地址也可以正常访问）。
