STM32启动文件详解（stm32f4xx）
1、启动文件简介
- 初始化堆栈指针 SP=_initial_sp
- 初始化 PC 指针=Reset_Handler
- 初始化中断向量表
- 配置系统时钟
- 调用 C 库函数_main 初始化用户堆栈，从而最终调用 main 函数去到 C 的世界

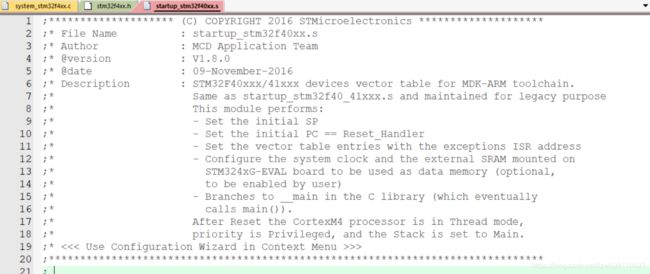

- Set the initial SP
- Set the initial PC == Reset_Handler
- Set the vector table entries with the exceptions ISR address
- Configure the system clock and the external SRAM mounted on STM324xG-EVAL board to be used as data memory (optional,to be enabled
by user)- Branches to __main in the C library (which eventually calls main()).
2、ARM汇编指令
| 指令名称 | 作用 |
|---|---|
| EQU | 给数字常量取一个符号名，相当于 C 语言中的 define |
| AREA | 汇编一个新的代码段或者数据段 |
| SPACE | 分配内存地址 |
| PRESERVE8 | 当前文件堆栈需按照 8 字节对齐 |
| EXPORT | 声明一个标号具有全局属性，可被外部的文件使用 |
| DCD | 以字为单位分配内存，要求 4 字节对齐，并要求初始化这些内存 |
| PORC | 定义子程序，与 ENDP 成对使用，表示子程序结束 |
| WEAK | 弱定义，如果外部文件声明了一个标号，则优先使用外部文件定义的标号，如果外部文件没有定义也不出错。要注意的是：这个不是 ARM的指令，是编译器的，这里放在一起只是为了方便。 |
| IMPORT | 声明标号来自外部文件，跟 C 语言中的 EXTERN 关键字类似 |
| B | 跳转到一个标号 |
| ALIGN | 编译器对指令或者数据的存放地址进行对齐，一般需要跟一个立即数，缺省表示 4 字节对齐。要注意的是：这个不是 ARM 的指令，是编译器的，这里放在一起只是为了方便。 |
| END | 到达文件的末尾，文件结束 |
| IF,ELSE,ENDIF | 汇编条件分支语句，跟 C 语言的 if else 类似 |
启动文件代码解释
1.Stack——栈（用于局部变量、函数调用、函数形参的开销）
Stack_size EQU 0x00000400
AREA STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem SAPCE Stack_Size
__initial_sp
- 开辟栈的大小为 0X00000400（1KB）(4*162),名字为 STACK，NOINIT 即不初始化，可读可写， 8（2^3）字节对齐。
- 栈的作用是用于局部变量，函数调用，函数形参等的开销，栈的大小不能超过内部SRAM 的大小。如果编写的程序比较大，定义的局部变量很多，那么就需要修改栈的大小。如果某一天，你写的程序出现了莫名奇怪的错误，并进入了硬 fault 的时候，这时你就要考虑下是不是栈不够大，溢出了。
- EQU:宏定义的伪指令，相当于等于，类似与 C 中的 define。
- AREA:告诉汇编器汇编一个新的代码段或者数据段。 STACK 表示段名，这个可以任意命名； NOINIT 表示不初始化； READWRITE 表示可读可写， ALIGN=3，表示按照 2^3对齐，即 8 字节对齐。
- SPACE:用于分配一定大小的内存空间，单位为字节。这里指定大小等于 Stack_Size。标号__initial_sp 紧挨着 SPACE 语句放置，表示栈的结束地址，即栈顶地址，栈是由高向低生长的，而地址是由低向高分配的。
2.Heap——堆（用于动态内存的分配，malloc函数）
Heap_Size EQU 0x00000200
AREA HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem SPACE Heap_Size
__heap_limit
- 开辟堆的大小为 0X00000200（512 字节），名字为 HEAP， NOINIT 即不初始化，可读可写， 8（2^3）字节对齐。
- __heap_base表示堆的起始地址，__heap_limit表示堆的结束址。堆是由低向高生长的，跟栈的生长方向相反。
- 堆主要用来动态内存的分配，像 malloc()函数申请的内存就在堆上面。这个在 STM32
里面用的比较少。
PRESERVE8
THUMB
- PRESERVE8：指定当前文件的堆栈按照 8 字节对齐。
- THUMB：表示后面指令兼容 THUMB 指令。 THUBM 是 ARM 以前的指令集， 16bit，现在 Cortex-M 系列的都使用 THUMB-2 指令集， THUMB-2 是 32 位的，兼容 16 位和 32 位的指令，是 THUMB 的超级。
3.向量表
AREA RESET, DATA, READONLY
EXPORT __Vectors
EXPORT __Vectors_End
EXPORT __Vectors_Size
- 定义一个数据段，名字为 RESET，可读。并声明 __Vectors、__Vectors_End和 __Vectors_Size这三个标号具有全局属性，可供外部的文件调用。
- EXPORT： 声明一个标号可被外部的文件使用，使标号具有全局属性。如果是 IAR 编
译器，则使用的是 GLOBAL 这个指令。 - 当内核响应了一个发生的异常后，对应的异常服务例程(ESR)就会执行。为了决定 ESR的入口地址， 内核使用了“向量表查表机制”。这里使用一张向量表。向量表其实是一个WORD（32 位整数）数组，每个下标对应一种异常，该下标元素的值则是该 ESR 的入口地址。向量表在地址空间中的位置是可以设置的，通过 NVIC 中的一个重定位寄存器来指出向量表的地址。在复位后，该寄存器的值为 0。因此，在地址 0 （即 FLASH 地址 0） 处必须包含一张向量表，用于初始时的异常分配。要注意的是这里有个另类： 0 号类型并不是什么入口地址，而是给出了复位后 MSP 的初值。
F407向量表详情请参考《STM32F4xx 中文参考手册》第十章-中断和事件-向量表部分
__Vectors DCD __initial_sp ; Top of Stack ，栈顶指针
DCD Reset_Handler ; Reset Handler ，复位程序地址
DCD NMI_Handler ; NMI Handler
DCD HardFault_Handler ; Hard Fault Handler
DCD MemManage_Handler ; MPU Fault Handler
DCD BusFault_Handler ; Bus Fault Handler
DCD UsageFault_Handler ; Usage Fault Handler
DCD 0 ; Reserved ，0表示保留
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD SVC_Handler ; SVCall Handler
DCD DebugMon_Handler ; Debug Monitor Handler
DCD 0 ; Reserved
DCD PendSV_Handler ; PendSV Handler
DCD SysTick_Handler ; SysTick Handler
; External Interrupts ，外部中断开始
DCD WWDG_IRQHandler ; Window WatchDog
DCD PVD_IRQHandler ; PVD through EXTI Line detection
DCD TAMP_STAMP_IRQHandler ; Tamper and TimeStamps through the EXTI line
DCD RTC_WKUP_IRQHandler ; RTC Wakeup through the EXTI line
DCD FLASH_IRQHandler ; FLASH
DCD RCC_IRQHandler ; RCC
DCD EXTI0_IRQHandler ; EXTI Line0
DCD EXTI1_IRQHandler ; EXTI Line1
DCD EXTI2_IRQHandler ; EXTI Line2
DCD EXTI3_IRQHandler ; EXTI Line3
DCD EXTI4_IRQHandler ; EXTI Line4
DCD DMA1_Stream0_IRQHandler ; DMA1 Stream 0
DCD DMA1_Stream1_IRQHandler ; DMA1 Stream 1
DCD DMA1_Stream2_IRQHandler ; DMA1 Stream 2
DCD DMA1_Stream3_IRQHandler ; DMA1 Stream 3
DCD DMA1_Stream4_IRQHandler ; DMA1 Stream 4
DCD DMA1_Stream5_IRQHandler ; DMA1 Stream 5
DCD DMA1_Stream6_IRQHandler ; DMA1 Stream 6
DCD ADC_IRQHandler ; ADC1, ADC2 and ADC3s
DCD CAN1_TX_IRQHandler ; CAN1 TX
DCD CAN1_RX0_IRQHandler ; CAN1 RX0
DCD CAN1_RX1_IRQHandler ; CAN1 RX1
DCD CAN1_SCE_IRQHandler ; CAN1 SCE
DCD EXTI9_5_IRQHandler ; External Line[9:5]s
DCD TIM1_BRK_TIM9_IRQHandler ; TIM1 Break and TIM9
DCD TIM1_UP_TIM10_IRQHandler ; TIM1 Update and TIM10
DCD TIM1_TRG_COM_TIM11_IRQHandler ; TIM1 Trigger and Commutation and TIM11
DCD TIM1_CC_IRQHandler ; TIM1 Capture Compare
DCD TIM2_IRQHandler ; TIM2
DCD TIM3_IRQHandler ; TIM3
DCD TIM4_IRQHandler ; TIM4
DCD I2C1_EV_IRQHandler ; I2C1 Event
DCD I2C1_ER_IRQHandler ; I2C1 Error
DCD I2C2_EV_IRQHandler ; I2C2 Event
DCD I2C2_ER_IRQHandler ; I2C2 Error
DCD SPI1_IRQHandler ; SPI1
DCD SPI2_IRQHandler ; SPI2
DCD USART1_IRQHandler ; USART1
DCD USART2_IRQHandler ; USART2
DCD USART3_IRQHandler ; USART3
DCD EXTI15_10_IRQHandler ; External Line[15:10]s
DCD RTC_Alarm_IRQHandler ; RTC Alarm (A and B) through EXTI Line
DCD OTG_FS_WKUP_IRQHandler ; USB OTG FS Wakeup through EXTI line
DCD TIM8_BRK_TIM12_IRQHandler ; TIM8 Break and TIM12
DCD TIM8_UP_TIM13_IRQHandler ; TIM8 Update and TIM13
DCD TIM8_TRG_COM_TIM14_IRQHandler ; TIM8 Trigger and Commutation and TIM14
DCD TIM8_CC_IRQHandler ; TIM8 Capture Compare
DCD DMA1_Stream7_IRQHandler ; DMA1 Stream7
DCD FSMC_IRQHandler ; FSMC
DCD SDIO_IRQHandler ; SDIO
DCD TIM5_IRQHandler ; TIM5
DCD SPI3_IRQHandler ; SPI3
DCD UART4_IRQHandler ; UART4
DCD UART5_IRQHandler ; UART5
DCD TIM6_DAC_IRQHandler ; TIM6 and DAC1&2 underrun errors
DCD TIM7_IRQHandler ; TIM7
DCD DMA2_Stream0_IRQHandler ; DMA2 Stream 0
DCD DMA2_Stream1_IRQHandler ; DMA2 Stream 1
DCD DMA2_Stream2_IRQHandler ; DMA2 Stream 2
DCD DMA2_Stream3_IRQHandler ; DMA2 Stream 3
DCD DMA2_Stream4_IRQHandler ; DMA2 Stream 4
DCD ETH_IRQHandler ; Ethernet
DCD ETH_WKUP_IRQHandler ; Ethernet Wakeup through EXTI line
DCD CAN2_TX_IRQHandler ; CAN2 TX
DCD CAN2_RX0_IRQHandler ; CAN2 RX0
DCD CAN2_RX1_IRQHandler ; CAN2 RX1
DCD CAN2_SCE_IRQHandler ; CAN2 SCE
DCD OTG_FS_IRQHandler ; USB OTG FS
DCD DMA2_Stream5_IRQHandler ; DMA2 Stream 5
DCD DMA2_Stream6_IRQHandler ; DMA2 Stream 6
DCD DMA2_Stream7_IRQHandler ; DMA2 Stream 7
DCD USART6_IRQHandler ; USART6
DCD I2C3_EV_IRQHandler ; I2C3 event
DCD I2C3_ER_IRQHandler ; I2C3 error
DCD OTG_HS_EP1_OUT_IRQHandler ; USB OTG HS End Point 1 Out
DCD OTG_HS_EP1_IN_IRQHandler ; USB OTG HS End Point 1 In
DCD OTG_HS_WKUP_IRQHandler ; USB OTG HS Wakeup through EXTI
DCD OTG_HS_IRQHandler ; USB OTG HS
DCD DCMI_IRQHandler ; DCMI
DCD CRYP_IRQHandler ; CRYP crypto
DCD HASH_RNG_IRQHandler ; Hash and Rng
DCD FPU_IRQHandler ; FPU
__Vectors_End
__Vectors_Size EQU __Vectors_End - __Vectors
- __Vectors为向量表起始地址， __Vectors_End为向量表结束地址，两个相减即可算出向量
表大小。 - 向量表从 FLASH 的 0 地址开始放置，以 4 个字节为一个单位，地址 0 存放的是栈顶地址，0X04存放的是复位程序的地址，以此类推。从代码上看，向量表中存放的都是中断服务函数的函数名，可我们知道 C 语言中的函数名就是一个地址。
- DCD：分配一个或者多个以字为单位的内存，以四字节对齐，并要求初始化这些内存。在向量表中，DCD分配了一堆内存，并且以 ESR 的入口地址初始化它们。
4.复位程序
AREA |.text|, CODE, READONLY
- 定义一个名称为.text 的代码段，可读。
; Reset handler ，复位程序
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT SystemInit
IMPORT __main
LDR R0, =SystemInit
BLX R0
LDR R0, =__main
BX R0
ENDP
- 复位子程序是系统上电后第一个执行的程序，调用 SystemInit 函数初始化系统时钟，然后调用 C 库函数_mian，最终调用 main 函数去到 C 的世界。
- WEAK：表示弱定义，如果外部文件优先定义了该标号则首先引用该标号，如果外部文件没有声明也不会出错。这里表示复位子程序可以由用户在其他文件重新实现，这里并不是唯一的。
- IMPORT：表示该标号来自外部文件，跟 C 语言中的 EXTERN 关键字类似。这里表示SystemInit 和__main 这两个函数均来自外部的文件。
- SystemInit() 是一个标准的库函数，在 system_stm32f4xx.c 这个库文件总定义。主要作用是配置系统时钟，这里调用这个函数之后，F429 的系统时钟配被配置为 180M。
- __main 是一个标准的 C 库函数，主要作用是初始化用户堆栈，最终调用 main 函数去到 C 的世界。这就是为什么我们写的程序都有一个 main 函数的原因。如果我们在这里不调用__main，那么程序最终就不会调用我们 C 文件里面的 main，如果是调皮的用户就可以修改主函数的名称，然后在这里面 IMPORT 你写的主函数名称即可。
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT SystemInit
IMPORT __main
LDR R0, =SystemInit
BLX R0 ;执行完返回
LDR R0, =__main
BX R0 ;不返回
ENDP
-
LDR:作为伪指令加载一个立即数或一个地址到一个寄存器
-
这个时候你在 C 文件里面写的主函数名称就不是 main 了，而是 user_main 了。
LDR、 BLX、 BX 是 CM4 内核的指令，可在《CM3 权威指南 CnR2》第四章-指令集里面查询到，具体作用见下表：
| 指令名称 | 做用 |
|---|---|
| LDR | 从存储器中加载字到一个寄存器中 |
| BL | 跳转到由寄存器/标号给出的地址，并把跳转前的下条指令地址保存到 LR |
| BLX | 跳转到由寄存器给出的地址，并根据寄存器的 LSE 确定处理器的状态，还要把跳转前的下条指令地址保存到 LR |
| BX | 跳转到由寄存器/标号给出的地址，不用返回 |
5.中断服务函数
- 在启动文件里面已经帮我们写好所有中断的中断服务函数，跟我们平时写的中断服务函数不一样的就是这些函数都是空的，真正的中断复服务程序需要我们在外部的 C 文件里面重新实现，这里只是提前占了一个位置而已。
- 如果我们在使用某个外设的时候，开启了某个中断，但是又忘记编写配套的中断服务程序或者函数名写错，那当中断来临的时，程序就会跳转到启动文件预先写好的空的中断服务程序中，并且在这个空函数中无线循环，即程序就死在这里。
; Dummy Exception Handlers (infinite loops which can be modified)
NMI_Handler PROC ;系统异常
EXPORT NMI_Handler [WEAK]
B .
ENDP
HardFault_Handler\
PROC
EXPORT HardFault_Handler [WEAK]
B .
ENDP
MemManage_Handler\
PROC
EXPORT MemManage_Handler [WEAK]
B .
ENDP
BusFault_Handler\
PROC
EXPORT BusFault_Handler [WEAK]
B .
ENDP
UsageFault_Handler\
PROC
EXPORT UsageFault_Handler [WEAK]
B .
ENDP
SVC_Handler PROC
EXPORT SVC_Handler [WEAK]
B .
ENDP
DebugMon_Handler\
PROC
EXPORT DebugMon_Handler [WEAK]
B .
ENDP
PendSV_Handler PROC
EXPORT PendSV_Handler [WEAK]
B .
ENDP
SysTick_Handler PROC
EXPORT SysTick_Handler [WEAK]
B .
ENDP
Default_Handler PROC ;外部中断
EXPORT WWDG_IRQHandler [WEAK]
EXPORT PVD_IRQHandler [WEAK]
EXPORT TAMP_STAMP_IRQHandler [WEAK]
EXPORT RTC_WKUP_IRQHandler [WEAK]
EXPORT FLASH_IRQHandler [WEAK]
EXPORT RCC_IRQHandler [WEAK]
EXPORT EXTI0_IRQHandler [WEAK]
EXPORT EXTI1_IRQHandler [WEAK]
EXPORT EXTI2_IRQHandler [WEAK]
EXPORT EXTI3_IRQHandler [WEAK]
EXPORT EXTI4_IRQHandler [WEAK]
EXPORT DMA1_Stream0_IRQHandler [WEAK]
EXPORT DMA1_Stream1_IRQHandler [WEAK]
EXPORT DMA1_Stream2_IRQHandler [WEAK]
EXPORT DMA1_Stream3_IRQHandler [WEAK]
EXPORT DMA1_Stream4_IRQHandler [WEAK]
EXPORT DMA1_Stream5_IRQHandler [WEAK]
EXPORT DMA1_Stream6_IRQHandler [WEAK]
EXPORT ADC_IRQHandler [WEAK]
EXPORT CAN1_TX_IRQHandler [WEAK]
EXPORT CAN1_RX0_IRQHandler [WEAK]
EXPORT CAN1_RX1_IRQHandler [WEAK]
EXPORT CAN1_SCE_IRQHandler [WEAK]
EXPORT EXTI9_5_IRQHandler [WEAK]
EXPORT TIM1_BRK_TIM9_IRQHandler [WEAK]
EXPORT TIM1_UP_TIM10_IRQHandler [WEAK]
EXPORT TIM1_TRG_COM_TIM11_IRQHandler [WEAK]
EXPORT TIM1_CC_IRQHandler [WEAK]
EXPORT TIM2_IRQHandler [WEAK]
EXPORT TIM3_IRQHandler [WEAK]
EXPORT TIM4_IRQHandler [WEAK]
EXPORT I2C1_EV_IRQHandler [WEAK]
EXPORT I2C1_ER_IRQHandler [WEAK]
EXPORT I2C2_EV_IRQHandler [WEAK]
EXPORT I2C2_ER_IRQHandler [WEAK]
EXPORT SPI1_IRQHandler [WEAK]
EXPORT SPI2_IRQHandler [WEAK]
EXPORT USART1_IRQHandler [WEAK]
EXPORT USART2_IRQHandler [WEAK]
EXPORT USART3_IRQHandler [WEAK]
EXPORT EXTI15_10_IRQHandler [WEAK]
EXPORT RTC_Alarm_IRQHandler [WEAK]
EXPORT OTG_FS_WKUP_IRQHandler [WEAK]
EXPORT TIM8_BRK_TIM12_IRQHandler [WEAK]
EXPORT TIM8_UP_TIM13_IRQHandler [WEAK]
EXPORT TIM8_TRG_COM_TIM14_IRQHandler [WEAK]
EXPORT TIM8_CC_IRQHandler [WEAK]
EXPORT DMA1_Stream7_IRQHandler [WEAK]
EXPORT FSMC_IRQHandler [WEAK]
EXPORT SDIO_IRQHandler [WEAK]
EXPORT TIM5_IRQHandler [WEAK]
EXPORT SPI3_IRQHandler [WEAK]
EXPORT UART4_IRQHandler [WEAK]
EXPORT UART5_IRQHandler [WEAK]
EXPORT TIM6_DAC_IRQHandler [WEAK]
EXPORT TIM7_IRQHandler [WEAK]
EXPORT DMA2_Stream0_IRQHandler [WEAK]
EXPORT DMA2_Stream1_IRQHandler [WEAK]
EXPORT DMA2_Stream2_IRQHandler [WEAK]
EXPORT DMA2_Stream3_IRQHandler [WEAK]
EXPORT DMA2_Stream4_IRQHandler [WEAK]
EXPORT ETH_IRQHandler [WEAK]
EXPORT ETH_WKUP_IRQHandler [WEAK]
EXPORT CAN2_TX_IRQHandler [WEAK]
EXPORT CAN2_RX0_IRQHandler [WEAK]
EXPORT CAN2_RX1_IRQHandler [WEAK]
EXPORT CAN2_SCE_IRQHandler [WEAK]
EXPORT OTG_FS_IRQHandler [WEAK]
EXPORT DMA2_Stream5_IRQHandler [WEAK]
EXPORT DMA2_Stream6_IRQHandler [WEAK]
EXPORT DMA2_Stream7_IRQHandler [WEAK]
EXPORT USART6_IRQHandler [WEAK]
EXPORT I2C3_EV_IRQHandler [WEAK]
EXPORT I2C3_ER_IRQHandler [WEAK]
EXPORT OTG_HS_EP1_OUT_IRQHandler [WEAK]
EXPORT OTG_HS_EP1_IN_IRQHandler [WEAK]
EXPORT OTG_HS_WKUP_IRQHandler [WEAK]
EXPORT OTG_HS_IRQHandler [WEAK]
EXPORT DCMI_IRQHandler [WEAK]
EXPORT CRYP_IRQHandler [WEAK]
EXPORT HASH_RNG_IRQHandler [WEAK]
EXPORT FPU_IRQHandler [WEAK]
WWDG_IRQHandler
PVD_IRQHandler
TAMP_STAMP_IRQHandler
RTC_WKUP_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Stream0_IRQHandler
DMA1_Stream1_IRQHandler
DMA1_Stream2_IRQHandler
DMA1_Stream3_IRQHandler
DMA1_Stream4_IRQHandler
DMA1_Stream5_IRQHandler
DMA1_Stream6_IRQHandler
ADC_IRQHandler
CAN1_TX_IRQHandler
CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_TIM9_IRQHandler
TIM1_UP_TIM10_IRQHandler
TIM1_TRG_COM_TIM11_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTC_Alarm_IRQHandler
OTG_FS_WKUP_IRQHandler
TIM8_BRK_TIM12_IRQHandler
TIM8_UP_TIM13_IRQHandler
TIM8_TRG_COM_TIM14_IRQHandler
TIM8_CC_IRQHandler
DMA1_Stream7_IRQHandler
FSMC_IRQHandler
SDIO_IRQHandler
TIM5_IRQHandler
SPI3_IRQHandler
UART4_IRQHandler
UART5_IRQHandler
TIM6_DAC_IRQHandler
TIM7_IRQHandler
DMA2_Stream0_IRQHandler
DMA2_Stream1_IRQHandler
DMA2_Stream2_IRQHandler
DMA2_Stream3_IRQHandler
DMA2_Stream4_IRQHandler
ETH_IRQHandler
ETH_WKUP_IRQHandler
CAN2_TX_IRQHandler
CAN2_RX0_IRQHandler
CAN2_RX1_IRQHandler
CAN2_SCE_IRQHandler
OTG_FS_IRQHandler
DMA2_Stream5_IRQHandler
DMA2_Stream6_IRQHandler
DMA2_Stream7_IRQHandler
USART6_IRQHandler
I2C3_EV_IRQHandler
I2C3_ER_IRQHandler
OTG_HS_EP1_OUT_IRQHandler
OTG_HS_EP1_IN_IRQHandler
OTG_HS_WKUP_IRQHandler
OTG_HS_IRQHandler
DCMI_IRQHandler
CRYP_IRQHandler
HASH_RNG_IRQHandler
FPU_IRQHandler
B .
ENDP
- B：跳转到一个标号。这里跳转到一个‘.’，即表示无线循环。
6.用户堆栈初始化
ALIGN
- ALIGN：对指令或者数据存放的地址进行对齐，后面会跟一个立即数。缺省表示 4 字节对齐。
; User Stack and Heap initialization
;用户栈和堆初始化,由 C 库函数_main 来完成
IF :DEF:__MICROLIB ;这个宏在 KEIL 里面开启
EXPORT __initial_sp
EXPORT __heap_base
EXPORT __heap_limit
ELSE
IMPORT __use_two_region_memory ;这个函数由用户自己实现
EXPORT __user_initial_stackheap
__user_initial_stackheap
LDR R0, = Heap_Mem
LDR R1, =(Stack_Mem + Stack_Size)
LDR R2, = (Heap_Mem + Heap_Size)
LDR R3, = Stack_Mem
BX LR
ALIGN
ENDIF
END

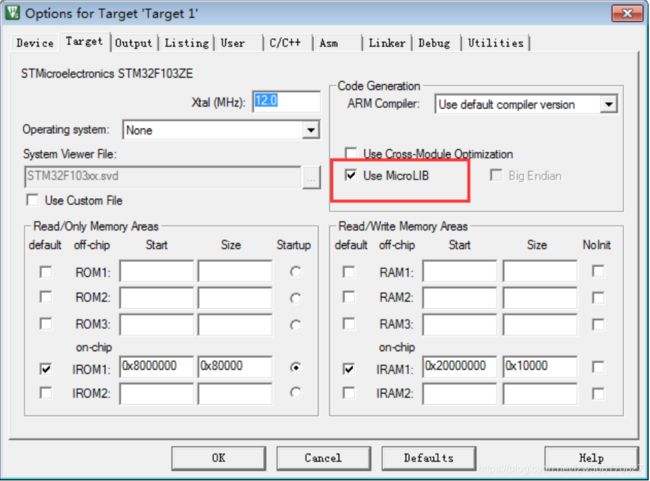

- 首先判断是否定义了__MICROLIB ，如果定义了这个宏则赋予标号__initial_sp（栈顶地址）、 __heap_base（堆起始地址）、 __heap_limit（堆结束地址）全局属性，可供外部文件调用。有关这个宏我们在 KEIL 里面配置，具体见下图。然后堆栈的初始化就由 C 库函数_main 来完成。

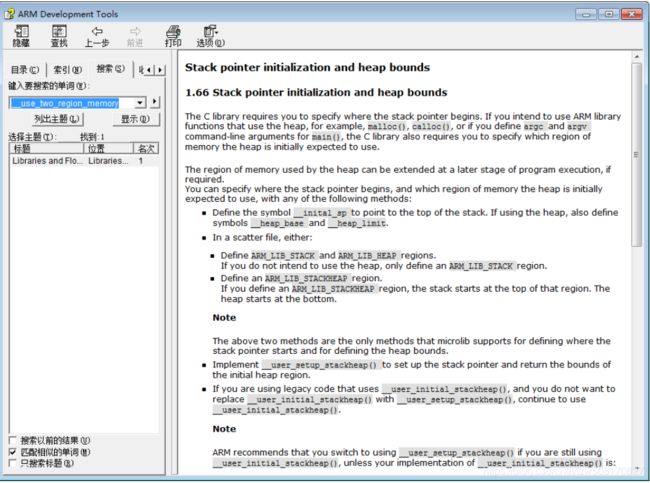

- 如果没有定义__MICROLIB，则插入标号__use_two_region_memory，这个函数需要用户自己实现，具体要实现成什么样，可在 KEIL 的帮助文档里面查询到，具体见下图。
- 然后声明标号__user_initial_stackheap 具有全局属性，可供外部文件调用，并实现这个标号的内容。
- IF,ELSE,ENDIF：汇编的条件分支语句，跟 C 语言的 if ,else 类似
- END：文件结束。
