什么是对象存储？OSD架构及原理

什么是对象存储（OSD）？

存储局域网(SAN)和网络附加存储(NAS)是我们比较熟悉的两种主流网络存储架构，而对象存储（Object-based Storage）是一种新的网络存储架构，基于对象存储技术的设备就是对象存储设备（Object-based Storage Device）简称OSD。



对象存储的发展历史：

1999年成立的全球网络存储工业协会(SNIA)的对象存储设备(Object Storage Device)工作组发布了ANSI的X3T10标准。



对象存储的优点：

总体上来讲，对象存储同兼具SAN高速直接访问磁盘特点及NAS的分布式共享特点。



SAN（Storage Area Network）结构

采用SCSI 块I/O的命令集，通过在磁盘或FC（Fiber Channel）级的数据访问提供高性能的随机I/O和数据吞吐率，它具有高带宽、低延迟的优势，在高性能计算中占有一席之地，如SGI的CXFS文件系统就是基于SAN实现高性能文件存储的，但是由于SAN系统的价格较高，且可扩展性较差，已不能满足成千上万个CPU规模的系统。



NAS（Network Attached Storage）结构

它采用NFS或CIFS命令集访问数据，以文件为传输协议，通过TCP/IP实现网络化存储，可扩展性好、价格便宜、用户易管理，如目前在集群计算中应用较多的NFS文件系统，但由于NAS的协议开销高、带宽低、延迟大，不利于在高性能集群中应用。



对象存储结构

核心是将数据通路（数据读或写）和控制通路（元数据）分离，并且基于对象存储设备（Object-based Storage Device，OSD）构建存储系统，每个对象存储设备具有一定的智能，能够自动管理其上的数据分布。

对象存储结构组成部分（对象、对象存储设备、元数据服务器、对象存储系统的客户端）：

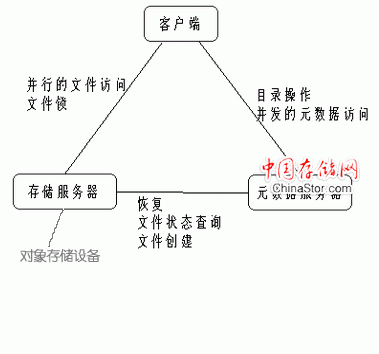

对象存储架构

1、对象



对象是系统中数据存储的基本单位，一个对象实际上就是文件的数据和一组属性信息（Meta Data）的组合，这些属性信息可以定义基于文件的RAID参数、数据分布和服务质量等，而传统的存储系统中用文件或块作为基本的存储单位，在块存储系统中还需要始终追踪系统中每个块的属性，对象通过与存储系统通信维护自己的属性。在存储设备中，所有对象都有一个对象标识，通过对象标识OSD命令访问该对象。通常有多种类型的对象，存储设备上的根对象标识存储设备和该设备的各种属性，组对象是存储设备上共享资源管理策略的对象集合等。

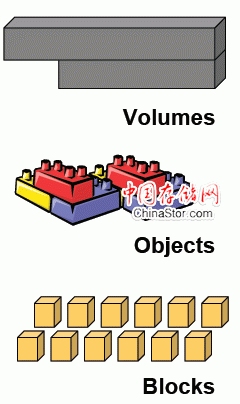

对象的层次关系理解（图片来源SNIA）

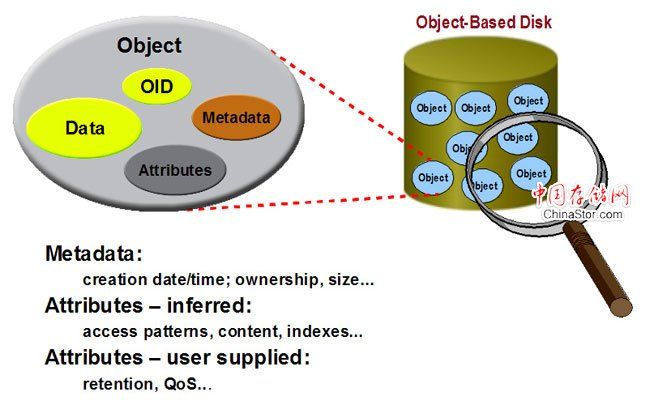

对象的组成（图形来源Oracle）



2、对象存储设备



对象存储设备具有一定的智能，它有自己的CPU、内存、网络和磁盘系统，OSD同块设备的不同不在于存储介质，而在于两者提供的访问接口。OSD的主要功能包括数据存储和安全访问。目前国际上通常采用刀片式结构实现对象存储设备。OSD提供三个主要功能：

（1） 数据存储。OSD管理对象数据，并将它们放置在标准的磁盘系统上，OSD不提供块接口访问方式，Client请求数据时用对象ID、偏移进行数据读写。

（2） 智能分布。OSD用其自身的CPU和内存优化数据分布，并支持数据的预取。由于OSD可以智能地支持对象的预取，从而可以优化磁盘的性能。

（3） 每个对象元数据的管理。OSD管理存储在其上对象的元数据，该元数据与传统的inode元数据相似，通常包括对象的数据块和对象的长度。而在传统的NAS系统中，这些元数据是由文件服务器维护的，对象存储架构将系统中主要的元数据管理工作由OSD来完成，降低了Client的开销。



3、元数据服务器（Metadata Server，MDS）



MDS控制Client与OSD对象的交互，主要提供以下几个功能：



（1） 对象存储访问。



MDS构造、管理描述每个文件分布的视图，允许Client直接访问对象。MDS为Client提供访问该文件所含对象的能力，OSD在接收到每个请求时将先验证该能力，然后才可以访问。



（2） 文件和目录访问管理。



MDS在存储系统上构建一个文件结构，包括限额控制、目录和文件的创建和删除、访问控制等。



（3） Client Cache一致性。



为了提高Client性能，在对象存储系统设计时通常支持Client方的Cache。由于引入Client方的Cache，带来了Cache一致性问题，MDS支持基于Client的文件Cache，当Cache的文件发生改变时，将通知Client刷新Cache，从而防止Cache不一致引发的问题。



4、对象存储系统的客户端Client



为了有效支持Client支持访问OSD上的对象，需要在计算节点实现对象存储系统的Client，通常提供POSIX文件系统接口，允许应用程序像执行标准的文件系统操作一样。



对象存储文件系统的关键技术



1、分布元数据 传统的存储结构元数据服务器通常提供两个主要功能。



（1）为计算结点提供一个存储数据的逻辑视图（Virtual File System，VFS层），文件名列表及目录结构。



（2）组织物理存储介质的数据分布（inode层）。对象存储结构将存储数据的逻辑视图与物理视图分开，并将负载分布，避免元数据服务器引起的瓶颈（如NAS系统）。元数据的VFS部分通常是元数据服务器的10％的负载，剩下的90％工作（inode部分）是在存储介质块的数据物理分布上完成的。在对象存储结构，inode工作分布到每个智能化的OSD，每个OSD负责管理数据分布和检索，这样90%的元数据管理工作分布到智能的存储设备，从而提高了系统元数据管理的性能。另外，分布的元数据管理，在增加更多的OSD到系统中时，可以同时增加元数据的性能和系统存储容量。



2、并发数据访问 对象存储体系结构定义了一个新的、更加智能化的磁盘接口OSD。OSD是与网络连接的设备，它自身包含存储介质，如磁盘或磁带，并具有足够的智能可以管理本地存储的数据。计算结点直接与OSD通信，访问它存储的数据，由于OSD具有智能，因此不需要文件服务器的介入。如果将文件系统的数据分布在多个OSD上，则聚合I/O速率和数据吞吐率将线性增长，对绝大多数Linux集群应用来说，持续的I/O聚合带宽和吞吐率对较多数目的计算结点是非常重要的。对象存储结构提供的性能是目前其它存储结构难以达到的，如ActiveScale对象存储文件系统的带宽可以达到10GB/s。

转自：http://www.huawei.com/ecommunity/bbs/10175529.html
