手把手教你AD绘图

一、创建工程文件
打开软件,选择文件>NEW>Project,注意更改红色框中的信息,点击OK。
手把手教你AD绘图_第1张图片
直接工程右键,新建原理图、PCB、原理图库、PCB封装库
手把手教你AD绘图_第2张图片
新建之后,右键点击保存就可以更改名字(一般是默认的)
二、原理图的绘制
快捷键的使用
手把手教你AD绘图_第3张图片

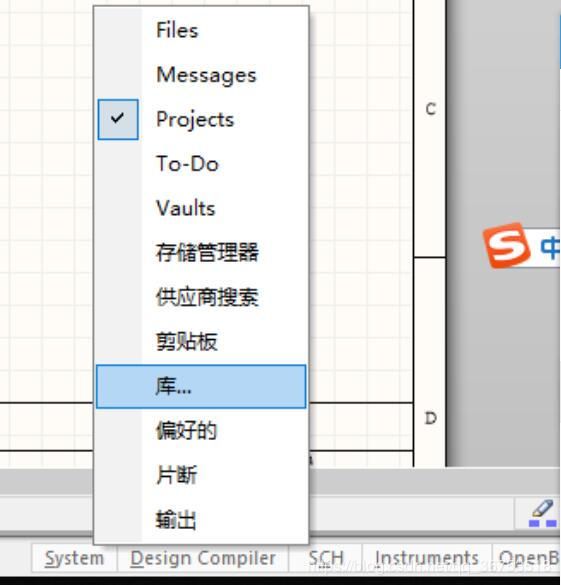

库的查找,右下角的system选择库
手把手教你AD绘图_第4张图片

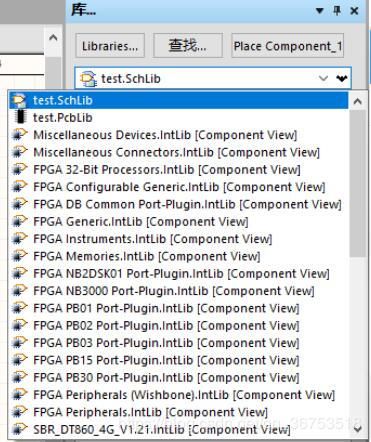

这里会出现我们自己画的库和软件自带的库
手把手教你AD绘图_第5张图片
找到元器件,鼠标选中后,往原理图上放就行,在拉的过程中,按tab键可更改参数
手把手教你AD绘图_第6张图片
如果软件的库没有,就要去原理图库里新建,在我建好的原理图库,上面是放置黄色的框,下面放置引脚
手把手教你AD绘图_第7张图片

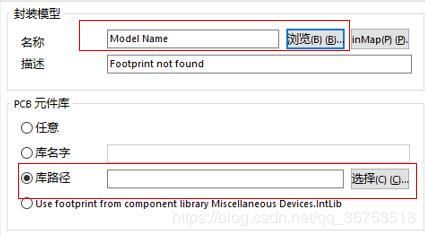

添加元件的PCB封装,软件自带的库,在直接选择封装,自己画的选择ADD,添加库和文件位置手把手教你AD绘图_第8张图片
选择自己画的库,并添加其位置
手把手教你AD绘图_第9张图片
三、绘制PCB
1.裁剪板子大小
选择Keep-out Layer,画一个闭合的形状在这里插入图片描述
手把手教你AD绘图_第10张图片

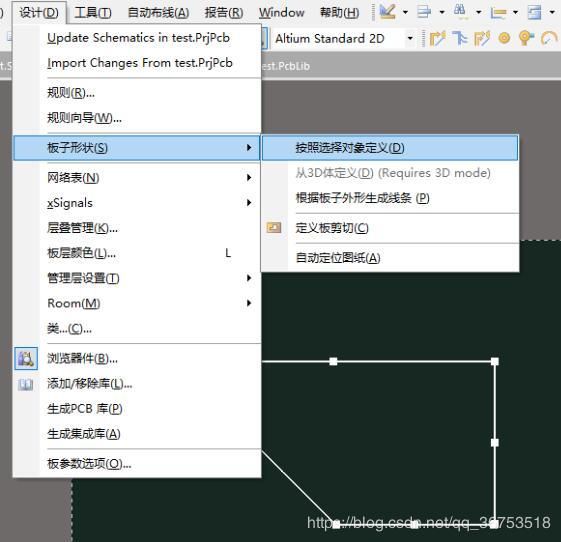

画完之后,全选中画中的框,按下图就可以裁剪完成
如果板子上要挖空,也可以这种方法
手把手教你AD绘图_第11张图片

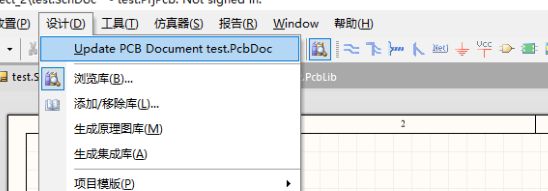

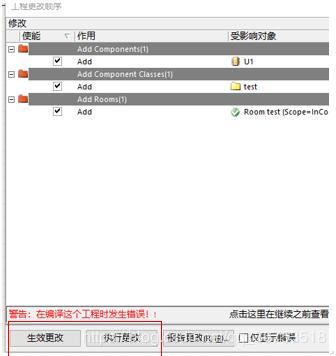

从原理图更新PCB的元件过来,先按生效,再按执行,出现错误就改正,元件就到PCB上
手把手教你AD绘图_第12张图片手把手教你AD绘图_第13张图片
2.布局布线
先布好局,再布线
两层板,先选择顶层或者底层再布线,线就在那一层
在这里插入图片描述
线宽的设置,主要约束的最大线宽
手把手教你AD绘图_第14张图片

在丝印层可以放置字符等,如要放置中文,放置(P)字符串,height是表示大小,显示中文必须选TrueType手把手教你AD绘图_第15张图片
3.敷铜和补泪滴
补泪滴:键盘字母大小输入模式 直接按T,E就OK.

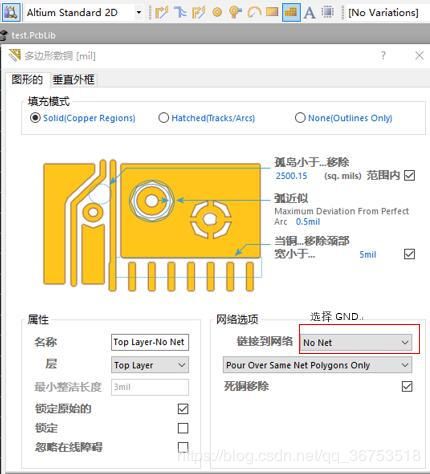

敷铜,两面都敷
手把手教你AD绘图_第16张图片
