FPGA之乒乓操作

1.乒乓操作原理

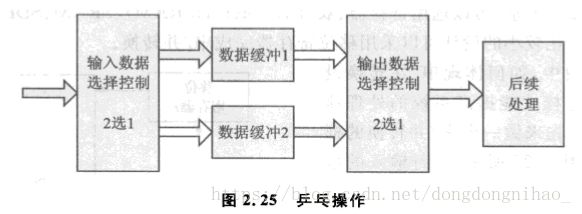

　　乒乓操作是一个主要用于数据流控制的处理技巧，典型的乒乓操作如图所示：

　　外部输入数据流通过“输入数据选择控制”模块送入两个数据缓冲区中，数据缓冲模块可以为任何存储模块，比较常用的存储单元为双口RAM（Dual RAM），SRAM，SDRAM，FIFO等。



       在第1个缓冲周期，将输入的数据流缓存到“数据缓冲1”模块，在第2个缓冲周期，“输入数据选择控制”模块将输入的数据流缓存到“数据缓冲2”模块的同时，“输出数据选择控制”模块将“数据缓冲1”模块第一个周期缓存的数据流送到“后续处理”，模块进行后续的数据处理，在第三个缓冲周期，在“输入数据选择控制”模块的再次切换后，输入的数据流缓存到“数据缓冲1”模块，与此同时，“输出数据选择控制”模块也做出切换，将“数据缓冲2”模块缓存的第二个周期的数据送到“后续处理模块”，如此循环。

　　这里正是利用了乒乓操作完成数据的无缝缓冲与处理，乒乓操作可以通过“输入数据选择控制”和“输出数据选择控制”按节拍，相互配合地进行来回切换，将经过缓冲的数据流没有停顿的送到“后续处理模块”。

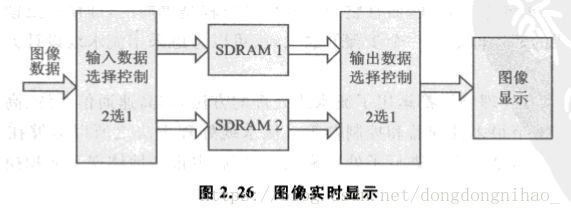

　　比如将乒乓操作运用在液晶显示的控制模块上，如图所示。

　　对于外部接口传输的图像数据，以一帧图像为单位进行SDRAM的切换控制，当SDRAM1缓存图像数据时，液晶显示的是SDRAM2的数据图像；反之，当SDRAM2缓存图像数据时，液晶显示的是SDRAM1的数据图像，如此反复，这样出路的好处在于液晶显示图像切换瞬间完成，掩盖了可能比较缓慢的图像数据流变换过程。

2.FPGA乒乓操作代码

2.1 FPGA设计代码

 1 module pingpang
 2     (
 3         input            clk        ,
 4         input            rst_n      ,
 5         input      [7:0] data_in    ,    // 输入数据
 6         output reg [7:0] data_out        // 输出数据
 7     );
 8
 9 // ------------------------------------------------------ //
10     reg [7:0]    buffer1    ;    // 缓存1
11     reg [7:0]    buffer2    ;    // 缓存2
12     reg          wr_flag    ;    // 写标志，wr_flag=0，写buffer1，wr_flag=1，写buffer2
13     reg          rd_flag    ;    // 读标志，rd_flag=0，读buffer2，rd_flag=1，读buffer1
14     reg          state      ;    // 状态机，0：写1读2,1：写2读1，状态转移和输出分开编码
15 // ------------------------------------------------------ //
16     // 状态转移
17     always @ (posedge clk or negedge rst_n)
18     begin
19         if(rst_n == 1'b0)
20         begin
21             state <= 'b0;
22         end
23         else
24         begin
25             state <= !state;
26             //case(state)
27             //    1'b0    : state <= 1'b0;    // 写1读2->写2读1
28             //    1'b1    : state <= 1'b1;    // 写2读1->写1读2
29             //    default : state <= 1'b0;
30             //endcase
31         end
32     end
33 // ------------------------------------------------------ //
34     // 状态输出
35     always @ (state)
36     begin
37         case(state)
38             1'b0:
39             begin
40                 wr_flag = 1'b0; // 写1
41                 rd_flag = 1'b0; // 读2
42             end
43             1'b1:
44             begin
45                 wr_flag = 1'b1; // 写2
46                 rd_flag = 1'b1; // 读1
47             end
48             default:
49             begin
50                 wr_flag = 1'b0;
51                 rd_flag = 1'b0;
52             end
53         endcase
54     end
55 // ------------------------------------------------------ //
56     // 写buffer数据
57     always @ (posedge clk or negedge rst_n)
58     begin
59         if(rst_n == 1'b0)
60         begin
61             buffer1 <= 8'b0;
62             buffer2 <= 8'b0;
63         end
64         else
65         begin
66             case(wr_flag)
67                 1'b0    : buffer1 <= data_in;  // wr_flag = 0，写buffer1
68                 1'b1    : buffer2 <= data_in;  // wr_flag = 1，写buffer2
69                 default    :
70                 begin
71                     buffer1 <= 8'b0;
72                     buffer2 <= 8'b0;
73                 end
74             endcase
75         end
76     end
77 // ------------------------------------------------------ //
78     // 读buffer数据
79     always @ (posedge clk or negedge rst_n)
80     begin
81         if(rst_n == 1'b0)
82         begin
83             data_out <= 8'b0;
84         end
85         else
86         begin
87             case(rd_flag)
88                 1'b0    : data_out <= buffer2;   // rd_flag=0，读buffer2
89                 1'b1    : data_out <= buffer1;   // rd_flag=1，读buffer1
90                 default : data_out <= 8'b0;
91             endcase
92         end
93     end
94 // ------------------------------------------------------ //
95 endmodule



2.2 FPGA仿真代码

`timescale 1ns / 1ps

module pingpang_tb();

    reg            clk        ;
    reg            rst_n    ;
    reg    [7:0]    data_in    ;

    wire[7:0]    data_out;

    always #10 clk = ~clk;

    initial
    begin
        rst_n    <= 1'b0    ;
        clk        <= 1'b0    ;
        #2010;
        rst_n    <= 1'b1    ;
    end

    always @(posedge clk or negedge rst_n)
    begin
        if(!rst_n)
            data_in    <= 'd0;
        else
            data_in    <= data_in + 1'b1;
    end

    pingpang dut
    (
        .clk            (clk        ),
        .rst_n            (rst_n        ),
        .data_in        (data_in    ),

        .data_out        (data_out    )
    );

endmodule

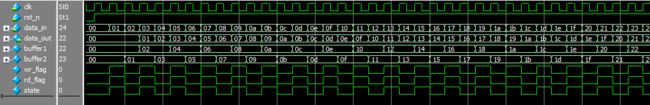

3.仿真结果

　　
