中考数学-视图与投影

视图与投影的内容非常有趣，也非常实用，特别是以后有想往理工科方向或设计方向走的同学，可要认真对待了，相信学好本节内容，对以后会受益匪浅哒；

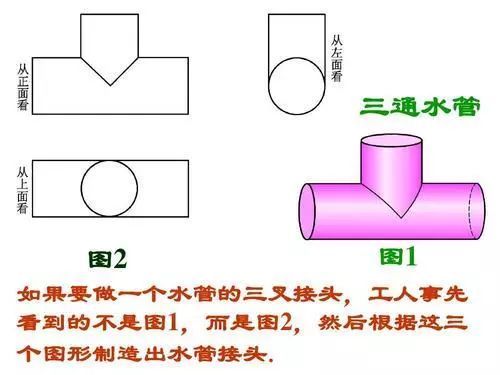

视图在我们工作生活中比较常见，想象你作为一名工程师需要制造一个零部件，那就离不开我们今天要学习的内容，因为我们需要给出设计图纸，除了绘出三视图，还需要标注上尺寸，才能具体加工成型，如下：

当然在我们目前学习阶段，没有要求标出具体的尺寸，但至少得学会认出物体的三视图，并且用正确的顺序把它展现出来。

类似于以上的图片可能在你的生活中已经出现过，但对于我们刚刚进入本章节学习的同学，可能还不知道什么是视图，那就让我们先来学下视图的定义。

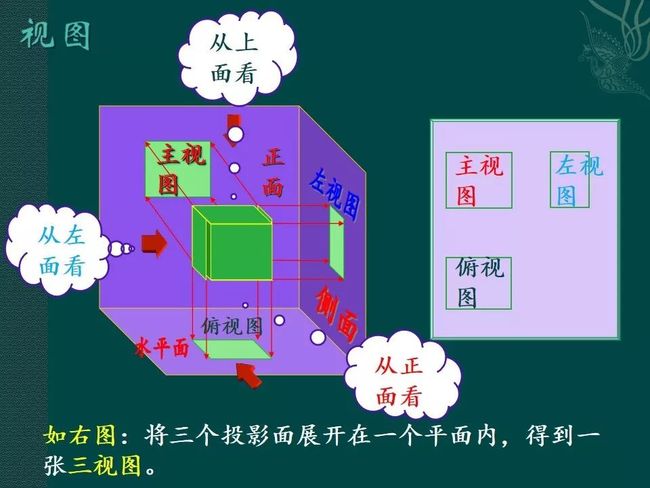

视图定义

当我们从某一角度观察一个物体时，所看到的图形叫做物体的一个视图。

从正面看到的图形，称为主视图；

从左面看到的图形，称为左视图；

从上面看到的图形，称为俯视图．

从这三个方向上看到的图形，叫做这个几何体的三个视图．

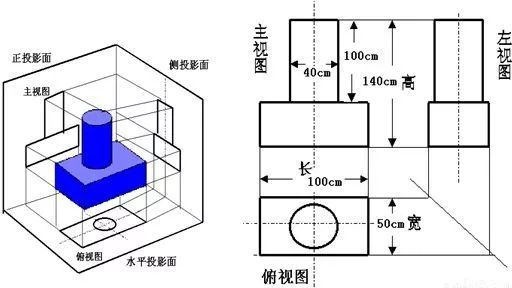

对于三视图，我们要想象，主视图是我们正对物体，所看到的物体的一个形状（可以想象成把这个物体拍扁后的样子，当然，前提条件是大小不变）；而左视图是我们移动到物体的左侧，看到的物体的形状；俯视图，是我们从物体的正上方往下观察到的物体的形状，如下，是长方体的三视图。

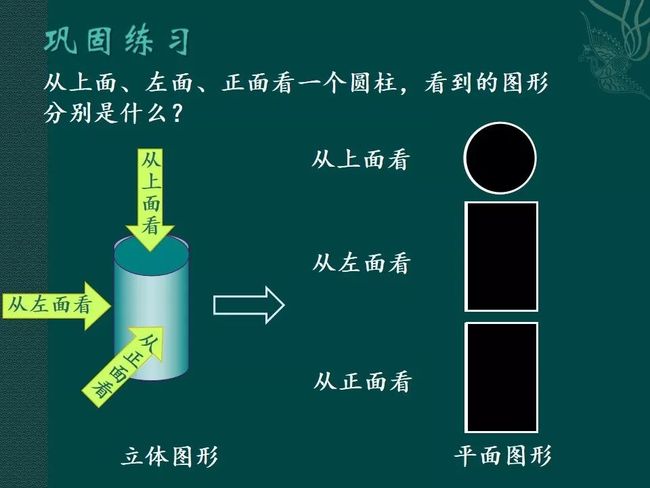

如下是圆柱体的三视图：

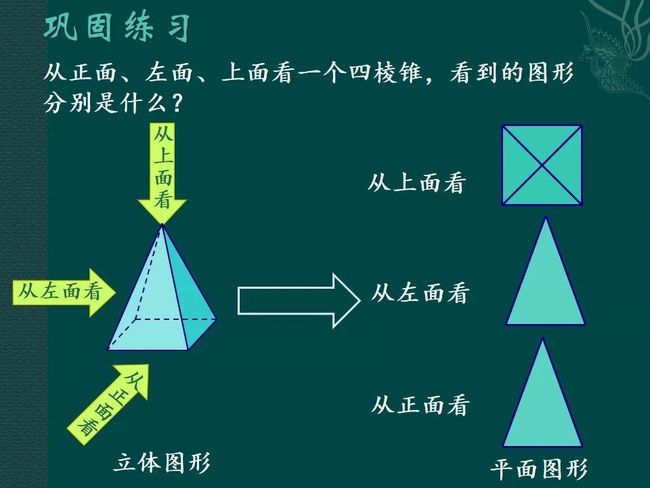

再来观察下正四棱锥的三视图：

在这里同学们要注意，正四棱锥的俯视图不是一个空的正方形，顶点和四条棱也要相应的表示出来哦。类似的，同学们可以想象下圆锥的三视图是怎样的图形？

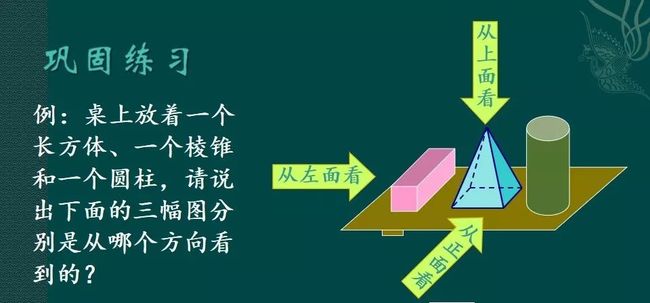

再来练习下组合图形的视图：

欢迎同学们积极动脑，如有疑问可在下方留言，关于圆锥和组合图形的三视图答案，同学们可搜索“苏州学子”公众号，发送“三视图”获取正确答案。

每天进步一点点，遇见更好的自己！
