示波器

物理仿真实验示波器

实验原理

1. 示波器的基本结构

示波器_第1张图片

示波器_第2张图片

实验内容

1. 用x轴的时基测信号的时间参数

测量示波器自带方波输出信号的周期(时基分别为0.1 ms/cm,0.2 ms/cm,0.5ms/cm)。哪种时基测出的数据更准确,为什么?

选择信号发生器的对称方波接y输入(幅度和y轴量程任选),信号频率为200Hz~2kHz(每隔200Hz测一次),选择示波器合适的时基,测量对应频率的厘米数、周期和频率。以信号发生器的频率为x轴,示波器频率为y轴,作y-x曲线,求出斜率并讨论。

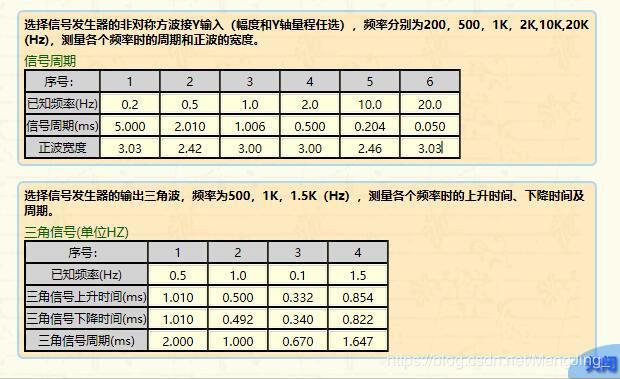

选择信号发生器的非对称方波接Y轴,频率分别为200,500,1      K,2K,5K,10K,20K(Hz),测量各频率时的周期和正波的宽度。

选择信号发生器的输出为三角波,频率为500Hz、1kHz、1.5kHz,测量各个频率时的上升时间。下降时间和周期。

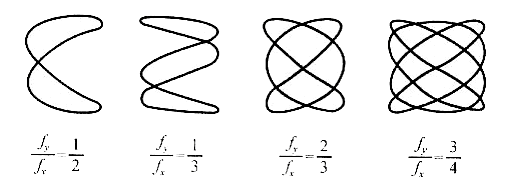

2. 观察李萨如图形并测频率

用两台信号发生器分别接y轴和x轴,取fx/fy等于1、1/2、2、2/3、3/4时,测出对应的频率,画出有关图形并求出待测信号的频率。



示波器_第3张图片

示波器_第4张图片

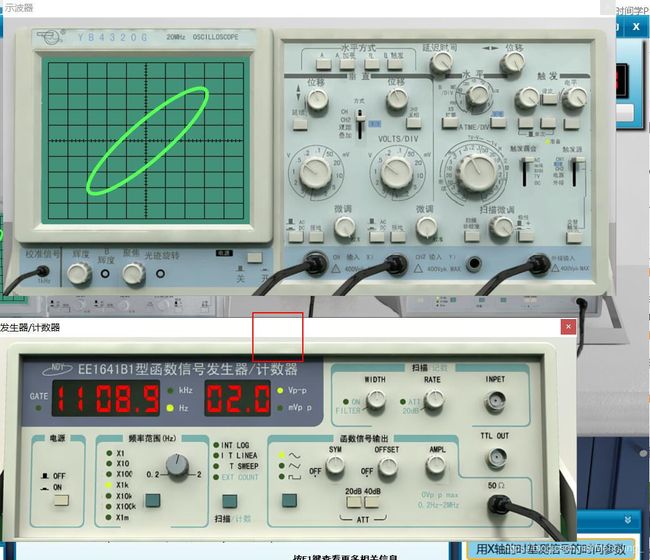

1:1

示波器_第5张图片

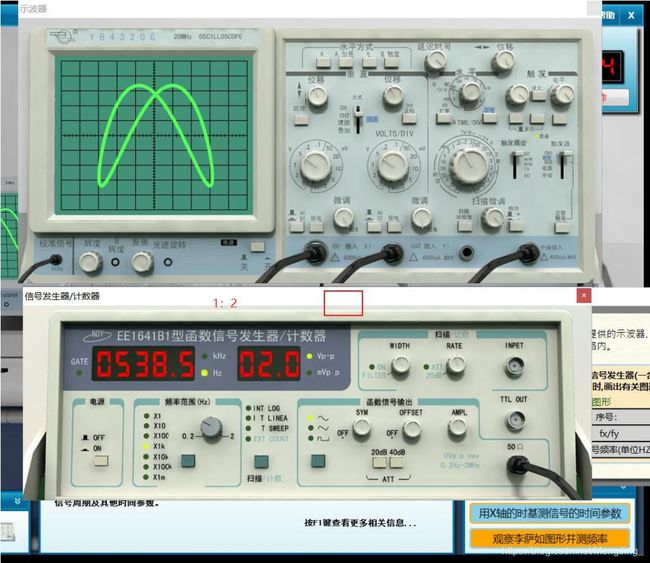

1:2

示波器_第6张图片

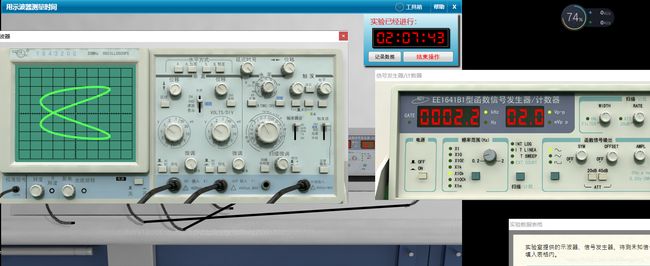

2:1

示波器_第7张图片







你可能感兴趣的:(物理仿真实验,示波器)
