ELF格式可重定位目标文件

part1–可重定位目标文件的节(ELF格式)

一个典型的elf格式的可重定位目标文件以ELF头开始，还包括代码区、数据区，以下是具体形式：

ELF头
.text（已编译程序的机器代码）
.rodata（只读数据）
.data（已初始化的全局和静态C变量）
.bss（未初始化的全局和静态C变量，初始化为0的全局或静态变量）
.symtab（符号表）
.rel.text(.text节的位置列表)
.rel.data（全局变量的重定位信息）
.debug（调试符号表）
.line（C源程序与.text指令之间的映射）
.strtab（字符串表）
节头部表

对于以下源文件名为symbols.c的以下代码

#include

int time;

int foo(int a) {
    int b = a + 1;
    return b;
}

int main(int argc, char *argv[])
{
    printf("%d\n", foo(5));
    return 0;
}

在命令行输入：gcc -c symbols.c得到可重定位目标文件symbols.o

       一、ELF头

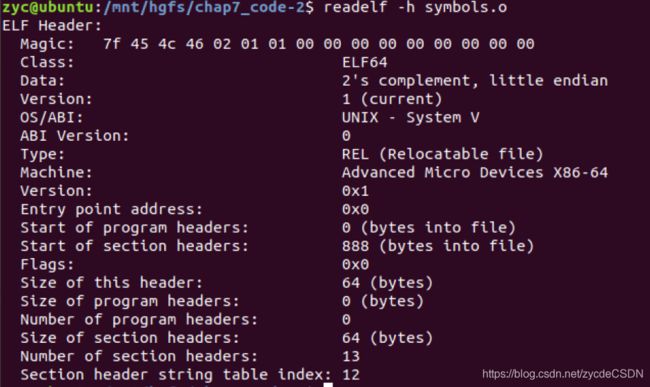

命令行输入readelf -h symbols.o

而elf头中存放的是用来描述整个程序的基本信息
包括机器类型；操作系统版本；节头部表的开始位置、大小；文件大小等等
比如说type项的值是REL，表示她是一个可重定位目标文件

       二、节头部表

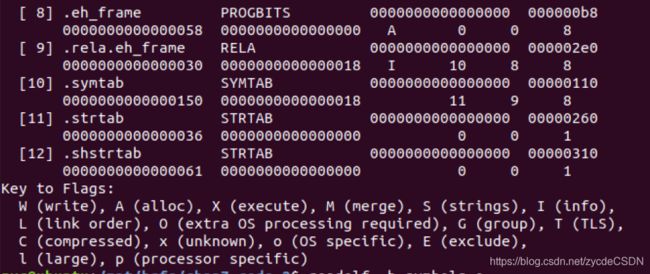

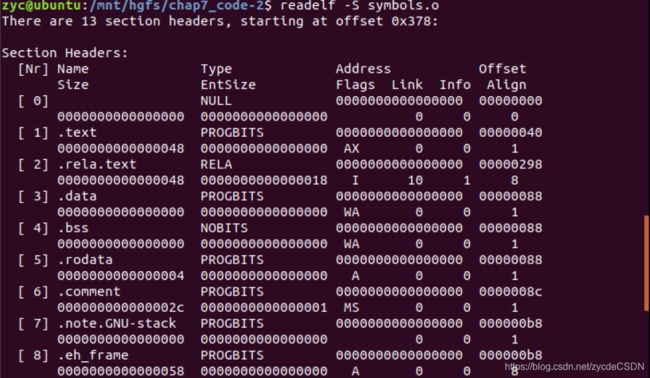

命令行输入readelf -S symbols.o
（-S即section，查看文件各个节的基本信息）


从图片中我们可以看到对于每一个条目（节）给出了name、type、address、offset、Size、 EntSize、Flags、Link、Info、Align 一共10个基本信息
例如，对于.text节来说，它的索引值（Ndx）是1：
Type值是PROGBITS，表示是二进制目标文件

       三、symtab

首先介绍符号的概念：简单来说c语言程序中符号包括函数名凡是有全局或者static属性的变量名，即包括
再输入 readelf -s symbols.o得以查看以下数据：
（-s即symbols，查看文件内部符号表）

对于每一个条目的不同属性的说明:
Value: 偏移量
Size: 大小（字节数）
Type: 类型
Bind: 绑定属性——是全局符号还是本地（局部）符号
Ndx: 节索引
Vis:
Name: 符号名称

图中前9个是属于链接器内部使用的符号，其中symbols.c指向c语言源程序，故属于不可重定位的符号，在目标文件中也没有实体，所以索引类型为ABS类型

再例如12号“main”这个符号：FUNC表示是函数类型，GLOBAL表示全局类型，1表示节索引为1，即在.text节中

关于符号解析：静态链接之符号解析
