软件测试：因果图法

一、 黑盒测试：是一种常用的软件测试方法，它将被测软件看作一个打不开的黑盒，主要根据功能需求设计测试用例，进行测试。几种常用的黑盒测试方法和黑盒测试工具有，等价类划分法、边界值分析法、因果图法、决策表法。在实际运用中要选择合适的方法。

二、 因果图法：等价类划分法和边界值分析方法都是着重考虑输入条件，如果程序输入之间没有什么联系，采用等价类划分和边界值分析是一种比较有效的方法。如果输入之间有关系，例如，约束关系、组合关系，这种关系用等价类划分和边界值分析是很难描述的，测试效果难以保障，因此必须考虑使用一种适合于描述对于多种条件的组合，产生多个相应动作的测试方法，因果图正是在此背景下提出的。因果图法着重测试规格说明中的输入与输出间的依赖关系。

1、 因果图的符号的关系

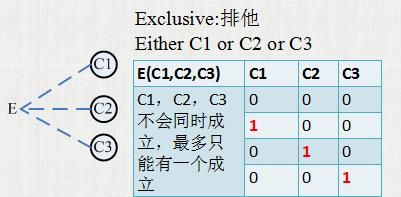

  以下是符号的具体说明:

  原因→结果





  原因→原因

结果→结果



2、因果图法测试用例的设计步骤

（1）确定软件规格(需求)中的原因和结果

（2）确定原因和结果之间的逻辑关系

（3）确定因果图中的各个约束(constraints)

（4）画出因果图并转换为决策表

（5）根据决策表设计测试用例



三、实例分析

   产品说明书：有一个处理单价为1元5角钱的盒装饮料的自动售货机软件。若投入1元5角硬币，按下“可乐”、“雪碧”、或“红茶”按钮，相应的饮料就送出来。若投入的是2元硬币，在送出饮料的同时退还5角硬币。

    （1）确定需求中的原因与结果

 （2）确定原因与结果的逻辑关系

         C1 与 C2 需要一个中间结果Cm1, C3、C4、C5 需要一个中间结果Cm2.

  （3）确定因果图中的约束

         C1 与 C2 是或的关系, C3、C4、C5 是或的关系。

  （4）画出因果图并转化为决策表

决策表

将原因C1、C2、C3、C4、C5按二进制由小到大分别取值，并分析中间结果的成立与否，进而得出下面的简化版（即中间结果Cm1、Cm2成立的情况）



简化版

   （5）根据决策表设计测试用例
