Stencil在Unity中的使用

（一）、Stencil的理论知识

Stencil用于在渲染时保留和抛弃像素

Stencil对应的材质组件在Unity中的显示如图：

1. Ref ReferenceValue

对应组件中的Stencil ID由程序自己设定，用于和缓冲（Stencil Buffer）中的值相比较，比较的方式在Stencil Comparison中设定，满足条件则渲染出来（保留）。

2. Stencil Comparison

渲染时判断是否保留的条件。将ref中的value与buf中的value进行比较公式如下：

if((refValue & readMask) comparisonFunction (bufferValue & readMask))
{ 通过测试，渲染时保留 }
else
{ 渲染时抛弃 }

具体的方式包括：

比较方法	值	含义
Disabled	0	不进行Stencil与深度测试
Never	1	无论左边和右边为何值，使测试永远不通过，渲染时总是抛弃
Less	2	左边 < 右边时通过测试，渲染时保留，否则抛弃
Equal	3	左边 = 右边时通过测试，渲染时保留，否则抛弃
LessEqual	4	左边 <= 右边时通过测试，渲染时保留，否则抛弃
Greater	5	左边 > 右边时通过测试，渲染时保留，否则抛弃
NotEqual	6	左边 != 右边时通过测试，渲染时保留，否则抛弃
GreaterEqual	7	左边 >= 右边时通过测试，渲染时保留，否则抛弃
Always	8	使测试永远通过，渲染时总是保留（是Stencil Comparison的默认值即8）

具体对应的值可在Unity的接口UnityEngine.Rendering.CompareFunction枚举中查看，当所填值不在该范围内时采用默认值8即Always渲染时总是保留。

3. Stencil Operation

渲染测试之后，无论像素最终被保留或被抛弃都会执行Stencil Operation来更新缓冲中的值stencilBufferValue，具体更新的方式包括：

更新方式	值	含义
Keep	0	保持当前buf的值不变
Zero	1	不管ref值为何值都将当前buf的值置0
Replace	2	将ref值写入buf，即将原来的buf值替换为现在的ref值
IncrementSaturate	3	不管ref值为何值都将当前buf的值+1，超过255不变
DecrementSaturate	4	不管ref值为何值都将当前buf的值置-1，超过0不变
Invert	5	不管ref值为何值都将当前buf的值按位取反
IncrementWrap	6	不管ref值为何值都将当前buf的值+1，若当前值为255增1则变为0
DecrementWrap	7	不管ref值为何值都将当前buf的值-1，若当前值为0减1则变为255

具体对应的值可在Unity的接口UnityEngine.Rendering.StencilOp枚举中查看，当所填值不在范围内时采用默认值zero（试验得来·）。

4. Read Mask & Write Mask

读遮罩与写遮罩，分别在读取与写入时对ref的值与buf的值进行掩码操作，最大255，默认255即不对ref值与buf值进行操作，直接读或者写。

（二）、Stencil实例

1. 新建材质

新建材质MatCube、MatSphere，shader选择带Stencil的即可，可见Stencil Comparison的默认值是8即总在渲染时保留，另外将MatCube颜色设成黑色、MatSphere颜色设成白色便于区分。

2. 新建Cube与Sphere

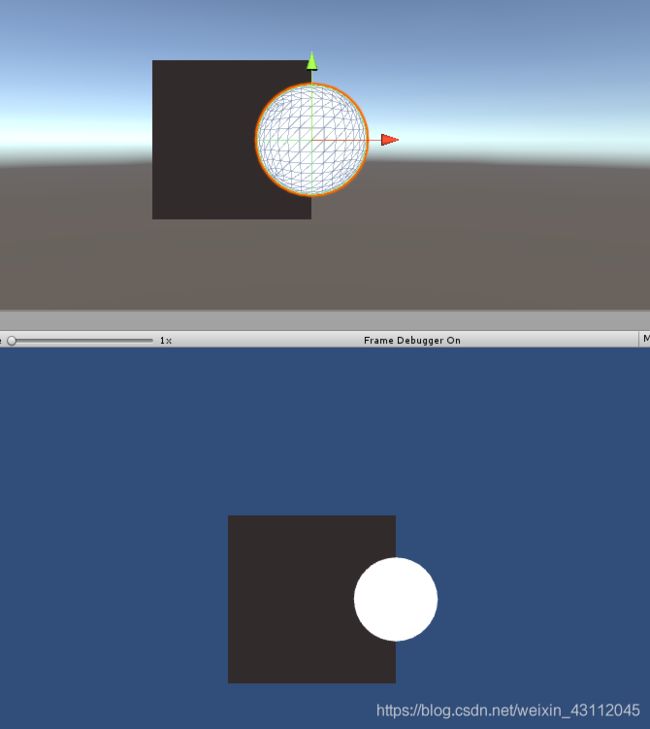

新建Cube与Sphere，并将Cube放大2倍，调整好相对位置，设置好相机便于观察，Scene与Game视图如图，此时Cube与Sphere都被渲染出来了。

3. 设置参数

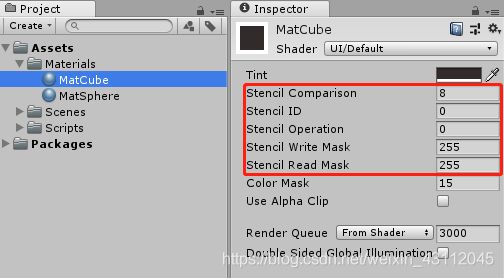

这里参数的含义是将方块永远渲染出来并且将buf中的值（默认是0）替换成2，这是界面不会有任何变化，因为球体的Stencil Comparison是8默认渲染时全部保留，不管ref与buf中的值是多少。如图所示：

再将球体的Stencil Comparison改为3，即等于0的部分渲染时保留，此时界面就变成了这样，如图，因为方块已经将方块区域buf的值改成了2，而整个小球所有的ref值都是0，所以只有没被方块改变的部分，渲染时保留了下来。

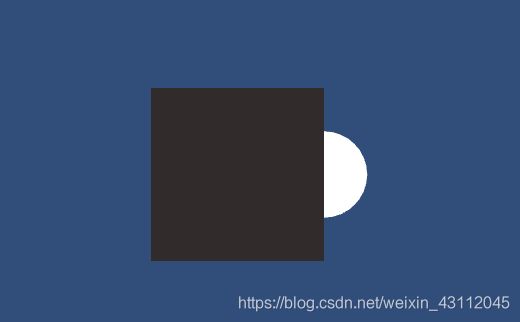

再将球体的ref值改为2，结果如图，只有buf值等于2的部分被渲染出来了。

4. 总结与注意

buf中值的更改总是作用于被Stencil影响的区域，没有影响的区域buf的默认值是0，并且buf中值的更新总是在渲染测试之后，所以在只有方块和球体且渲染顺序是Cube > Sphere的情况下，MatSphere中Stencil Operation无论为何值都不会影响方块与球体的渲染，只会影响后续在此位置的物体的渲染。

（三）、利用代码改变Stencil的相关参数

private Material m_MatSphere;
	void Start ()
	{
        //int op = (int)UnityEngine.Rendering.StencilOp.Replace;
        //int com = (int)UnityEngine.Rendering.CompareFunction.Equal;
        m_MatSphere = transform.GetComponent<Renderer>().material;
        if (m_MatSphere.HasProperty("_StencilComp") && m_MatSphere.HasProperty("_Stencil") && m_MatSphere.HasProperty("_StencilOp"))
        {
            //float value = m_MatSphere.GetFloat("_StencilComp");
            m_MatSphere.SetFloat("_StencilComp", 3);
            m_MatSphere.SetFloat("_Stencil", 3);
            m_MatSphere.SetFloat("_StencilOp", 3);
        }
    }

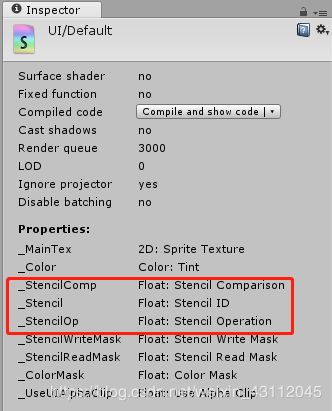

具体这些key可以先选中材质然后Edit Shader看到，如图所示：

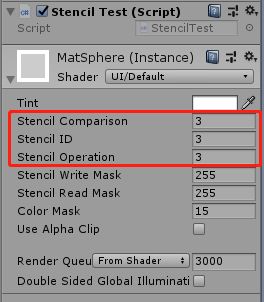

将脚本挂在Sphere上，运行游戏，结果如下：

（四）、渲染顺序

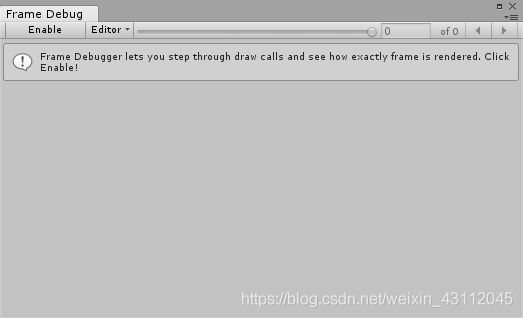

关于物体的渲染顺序可以在Frame Debugger中查看Windows -> Analysis -> Frame Debugger。如图：

点击Enable即可得到当前场景的渲染信息，点击小箭头也可查看每一步的渲染信息，如图也能看到当前场景中Cube的渲染是优于Sphere的所以Cube的Stencil Operation是能够影响Sphere的渲染的。

注意：当Stencil与Mask（比如使用ScrollRect时）一块使用时，会出现混乱，可以取消使用Mask，在ScrollRect与其子物体上使用Stencil来控制显示范围
