K8S原理剖析：Service原理剖析和实践

大纲

• Kubernetes的Service机制
• Iptables实现Service负载均衡
• 当前Iptables实现存在的问题
• IPVS实现Service负载均衡
• Iptables VS. IPVS

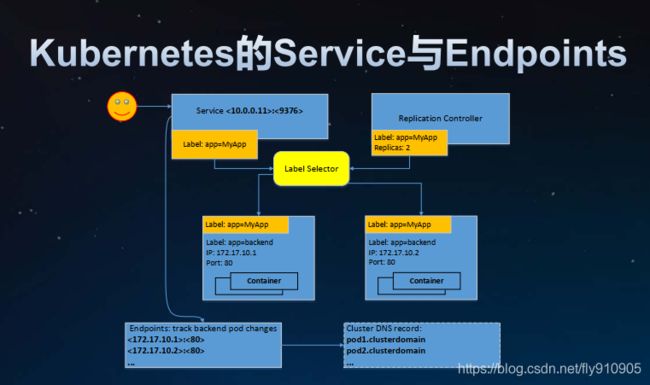

Kubernetes的Service机制

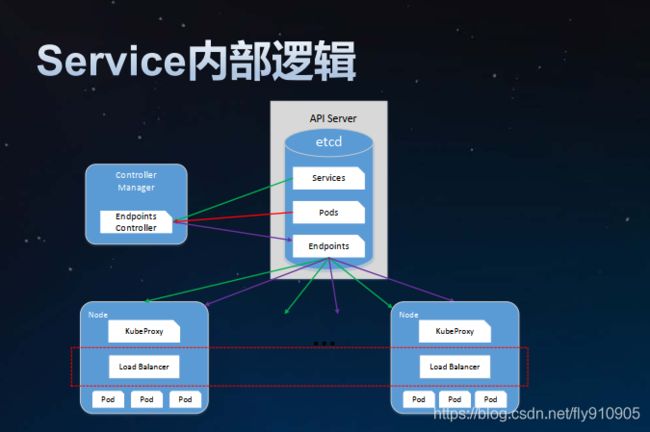

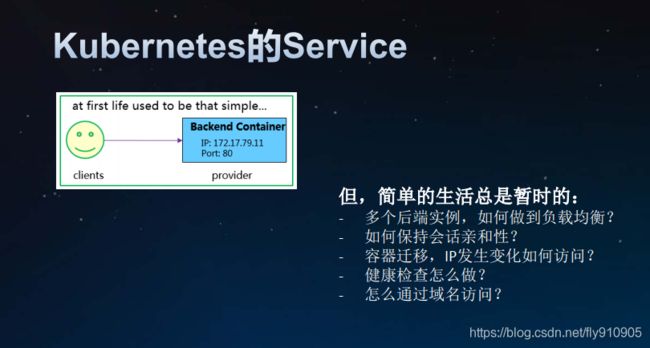

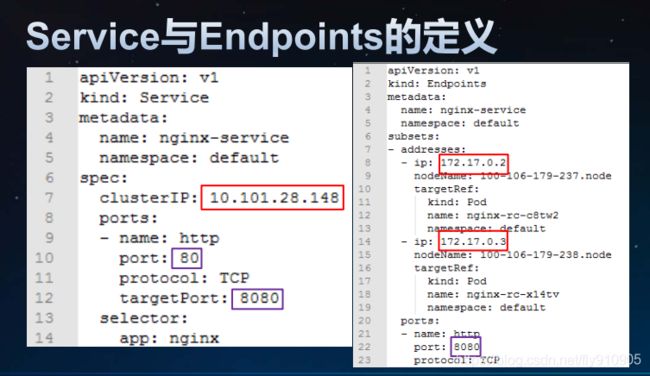

但，简单的生活总是暂时的：

• - 多个后端实例，如何做到负载均衡？
• - 如何保持会话亲和性？
• - 容器迁移， IP发生变化如何访问？
• - 健康检查怎么做？
• - 怎么通过域名访问？

Iptables实现Service负载均衡

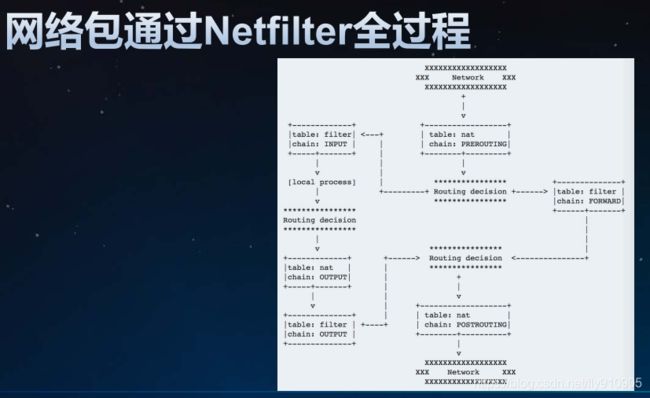

用户空间应用程序，通过配置Netfilter规则表（ Xtables ）来构建linux内核防火墙。

Iptables实现流量转发与负载均衡

Iptables如何做流量转发？

• DNAT实现IP地址和端口映射
• iptables -t nat -A PREROUTING -d 1.2.3.4/32 --dport 80 -j DNAT --to-destination 10.20.30.40:8080

Iptables如何做负载均衡？

• statistic模块为每个后端设置权重
• iptables -t nat -A PREROUTING -d 1.2.3.4 --dport 80 -m statistic --mode random --probability .25 -j DNAT --to-destination 10.20.30.40:8080

Iptables如何做会话保持？

• recent模块设置会话保持时间
• iptables -t nat –A FOO -m recent --rcheck --seconds 3600 --reap --name BAR -j BAR

当前Iptables实现存在的问题

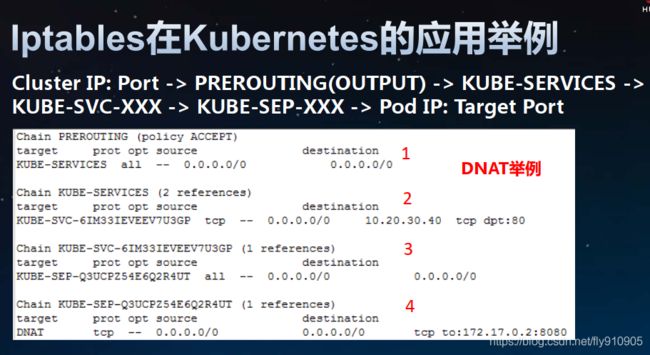

Iptables做负载均衡的问题

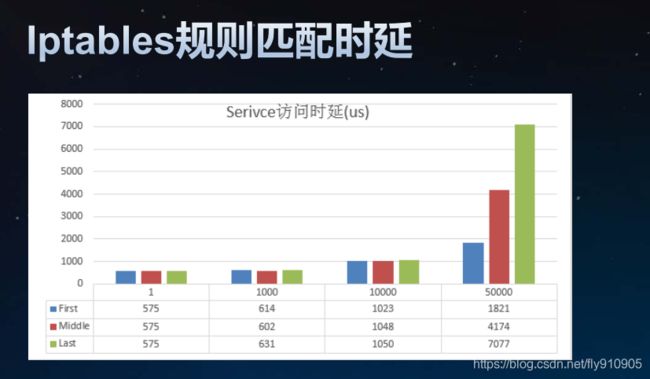

规则线性匹配时延

• - KUBE-SERVICES链挂了一长串KUBE-SVC-*链；访问每个service，要遍历每条链直到匹配，时间复杂度O(N)



规则更新时延

• - 非增量式

 可扩展性

• - 当系统存在大量iptables规则链时，增加/删除规则会出现kernel lock
• kernel lock: Another app is currently holding the xtables lock. Perhaps you want to use the -w option?



可用性

• - 后端实例扩容，服务会话保持时间更新等都会导致连接断开

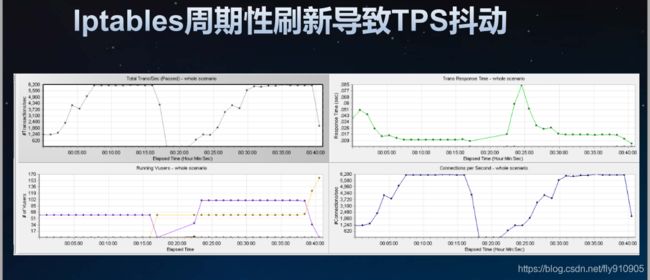

更新Iptables规则的时延

时延出现在哪？

• - 非增量式，即使加上—no-flush(iptables-restore)选项
• - Kube-proxy定期同步iptables状态：
  • * 拷贝所有规则: iptables-save
  • * 在内存中更新规则
  • * 在内核中修改规则: iptables-restore
  • * 规则更新期间存在kernel lock

5K service（ 40K 规则），增加一条iptables规则，耗时11min
20K service（ 160K 规则），增加一条iptables规则，耗时5h

K8S Scalability

• 5K Nodes, 100K Pod
• 1K Services ？？

IPVS实现Service负载均衡

什么是IPVS（ IP Virtual Server）

Linux内核实现的L4 LB， LVS负载均衡的实现
基于netfilter, hash table
支持TCP, UDP, SCTP协议, IPV4, IPV6
 支持多种负载均衡策略

• - rr, wrr, lc, wlc, sh, dh, lblc…

 支持会话保持

• - persistent connection调度算法

IPVS三种转发模式

支持三种LB模式: Direct Routing(DR), Tunneling, NAT

• - DR模式工作在L2，最快，但不支持端口映射

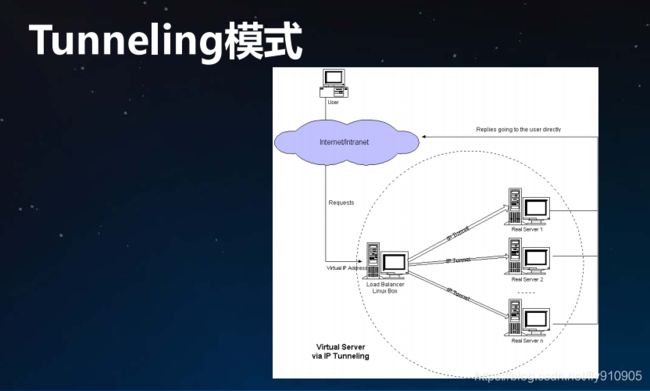

• - Tunneling模式用IP包封装IP包，也称IPIP模式，不支持端口映射
• - DR和Tunneling模式，回程报文不会经过IPVS Director

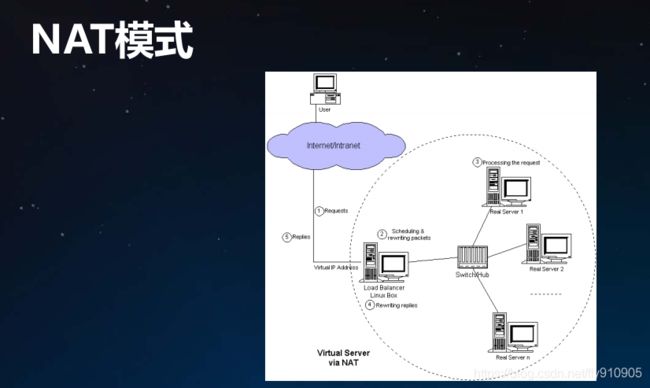

• - NAT模式支持端口映射，回程报文经过IPVS Director
  • * 内核原生版本只做DNAT，不做SNAT

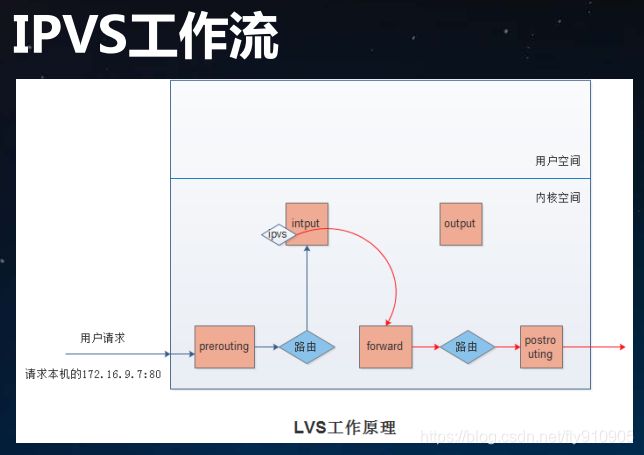

IPVS工作流

IPVS做L4转发

1. 绑定VIP

• - dummy网卡
  • # ip link add dev dummy0 type dummy
  • # ip addr add 192.168.2.2/32 dev dummy0
• - 本地路由表
  • # ip route add to local 192.168.2.2/32 dev eth0 proto kernel
• - 网卡别名
  • # ifconfig eth0:1 192.168.2.2 netmask 255.255.255.255 up

2. 创建IPVS Virtual Server

• # ipvsadm -A -t 192.168.60.200:80 -s rr -p 600

3. 创建IPVS Real Server

• # ipvsadm -a -t 192.168.60.200:80 -r 172.17.1.2:80 –m
• # ipvsadm -a -t 192.168.60.200:80 -r 172.17.2.3:80 –m

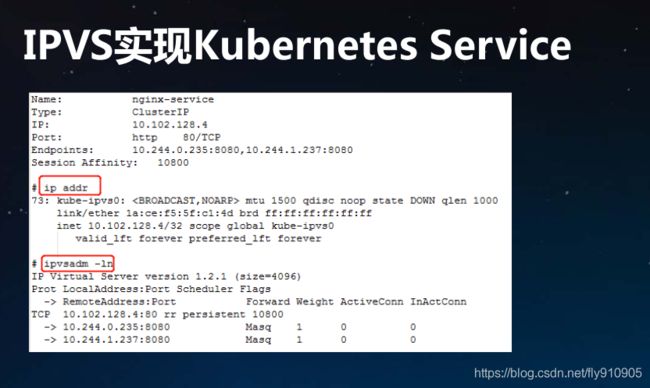

Kubernetes支持IPVS模式

社区1.8 Alpha特性， Owner @m1093782566
社区1.9进beta， Owner @m1093782566
社区1.11进GA，广泛使用下一步成为默认模式

支持ClusterIP， NodePort， External IP， Load Balancer…类型Service

• – iptables模式的特性， IPVS模式都支持！

兼容Network Policy
依赖iptables做SNAT和访问控制

Iptables VS. IPVS

Iptables VS. IPVS 规则刷新时延

Service基数	1	5000	20000
Rules基数	8	40000	160000
增加1条Iptables规则	50 us	11 min	5 hours
增加1条IPVS规则	30 us	50 us	70 us

观察结果：

• 增加一条Iptables的时延，随着规则数的增加“指数”上升
• 增加一条IPVS的时延，规则基数对其几乎没影响

Iptables VS. IPVS 网络带宽

Service基数	1	5000	20000
Rules基数	8	40000	160000
增加1条Iptables规则	50 us	11 min	5 hours
增加1条IPVS规则	30 us	50 us	70 us

观察结果：

• 增加一条Iptables的时延，随着规则数的增加“指数”上升
• 增加一条IPVS的时延，规则基数对其几乎没影响

Iptables VS. IPVS 资源消耗

消耗资源	Service数量	IPVS	Iptables
内存	1000	386 MB	1.1 G
5000	N/A	1.9 G
10000	542 MB	2.3 G
15000	N/A	OOM
50000	1272 MB	OOM
CPU	1000	0%	N/A
5000	50% - 85%
10000	50%-100%
15000	N/A
50000	N/A

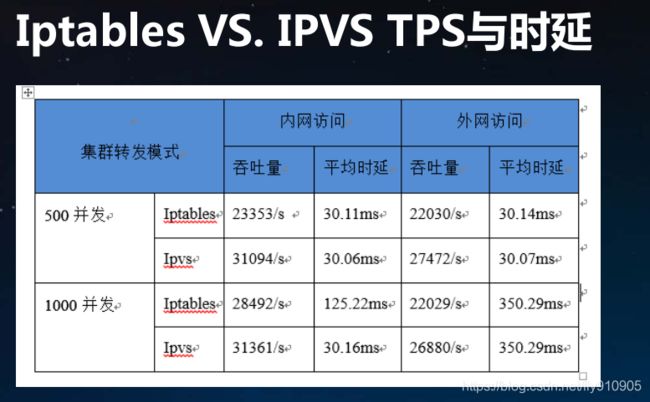

Iptables VS. IPVS TPS与时延

Iptables

• 灵活，功能强大
• 在prerouting, postrouting, forward, input, output不同阶段都能对包进行操作

IPVS

• 更好的性能(hash vs. chain)
• 更多的负载均衡算法
  • - rr, wrr, lc, wlc, ip hash…
• 连接保持
  • - IPVS service更新期间，保持连接不断开
• 预先加载内核模
  • - nf_conntrack_ipv4, ip_vs, ip_vs_rr, ip_vs_wrr, ipvs_sh…
• # echo 1 > /proc/sys/net/ipv4/vs/conntrack

为什么还需要Iptables

因为我们访问了一层Service IP！
Node IP -> Service IP（ Gateway） -> C

客户端：（ Node IP, Service IP）， 期望：（ Service IP, Node IP）
但实际，经过IPVS一层转发，包地址变成了（ Node IP， C）

服务端发出：（ C, Node IP）  这个包的源/目的地址与客户端期望的不一样！ 故将被丢弃
因此，需要一次SNAT（ masquerade）！！
（ Node IP, Service IP） -> （ IPVS director IP, C）
这也是为什么IPVS NAT模式要求回程报文必须经过director！

提问：为什么Container A -> Cluster IP -> Container B？

IPSet - 把O(N)的iptables规则降为O(1)

但，不想要太多iptables…
ipset create KUBE-LOOP-BACK hash:ip,port,ip
ipset add KUBE-LOOP-BACK 192.168.1.1,udp:53,192.168.1.1
ipset add KUBE-LOOP-BACK 192.168.1.2,tcp:80,192.168.1.2
iptables -t nat -A POSTROUTING -m set --match-set KUBE-LOOP-BACK dst,dst,src -j MASQUERADEOUTING O(1)

ipset支持“增量”式增/删/改，而非iptables式全量更新
