HFSS学习笔记—1.T型波导分析2

HFSS_T型波导优化设计

设计要求

HFSS学习笔记—1.T型波导分析2_第1张图片

  • 定义输出变量Power31、Power21、Power11,表示Port3、2、1的输出功率
    HFSS学习笔记—1.T型波导分析2_第2张图片
  • 分析10GHz时端口输出功率随隔片位置变化的曲线
  • 找出隔片的位置使得10GHz时Port3的输出功率是Port2输出功率的2倍(目标函数:Power31 – 2*Power21=0)

实例操作

1.打开工程

将之前新建好的Tee工程打开,另存为Tee_1:
HFSS学习笔记—1.T型波导分析2_第3张图片
HFSS学习笔记—1.T型波导分析2_第4张图片
HFSS学习笔记—1.T型波导分析2_第5张图片

2.定义端口输出变量

HFSS学习笔记—1.T型波导分析2_第6张图片
HFSS学习笔记—1.T型波导分析2_第7张图片
定义offset(挡板)移动的范围:
HFSS学习笔记—1.T型波导分析2_第8张图片
HFSS学习笔记—1.T型波导分析2_第9张图片
HFSS学习笔记—1.T型波导分析2_第10张图片
打开输出变量定义的对话框:
HFSS学习笔记—1.T型波导分析2_第11张图片
HFSS学习笔记—1.T型波导分析2_第12张图片
依次定义三个输出变量:
HFSS学习笔记—1.T型波导分析2_第13张图片
HFSS学习笔记—1.T型波导分析2_第14张图片

3.分析端口输出功率

HFSS学习笔记—1.T型波导分析2_第15张图片
运行完毕后:
HFSS学习笔记—1.T型波导分析2_第16张图片
HFSS学习笔记—1.T型波导分析2_第17张图片
分析得出,大概在0.1附近,Power31是Power21的两倍:
HFSS学习笔记—1.T型波导分析2_第18张图片
查看offset变化的电场分布:
HFSS学习笔记—1.T型波导分析2_第19张图片
HFSS学习笔记—1.T型波导分析2_第20张图片
HFSS学习笔记—1.T型波导分析2_第21张图片

4.优化设置

1.添加优化变量

HFSS学习笔记—1.T型波导分析2_第22张图片
HFSS学习笔记—1.T型波导分析2_第23张图片

2.目标函数设置

HFSS学习笔记—1.T型波导分析2_第24张图片
添加目标函数:
HFSS学习笔记—1.T型波导分析2_第25张图片
HFSS学习笔记—1.T型波导分析2_第26张图片
HFSS学习笔记—1.T型波导分析2_第27张图片

设置好优化起点后点击确定:
HFSS学习笔记—1.T型波导分析2_第28张图片

5.优化分析

1.运行优化分析:

HFSS学习笔记—1.T型波导分析2_第29张图片

2.查看分析过程:

HFSS学习笔记—1.T型波导分析2_第30张图片
HFSS学习笔记—1.T型波导分析2_第31张图片
HFSS学习笔记—1.T型波导分析2_第32张图片

3.查看offset的值:

HFSS学习笔记—1.T型波导分析2_第33张图片
HFSS学习笔记—1.T型波导分析2_第34张图片

6.优化后仿真分析

1.运行仿真

不要点击Analyze all,我们只想仿真在10GHz下,offset在优化后产生的结果:
HFSS学习笔记—1.T型波导分析2_第35张图片

2.查看仿真结果

HFSS学习笔记—1.T型波导分析2_第36张图片

HFSS学习笔记—1.T型波导分析2_第37张图片
HFSS学习笔记—1.T型波导分析2_第38张图片
可见端口3的输出功率约为端口2输出功率的2倍:
HFSS学习笔记—1.T型波导分析2_第39张图片

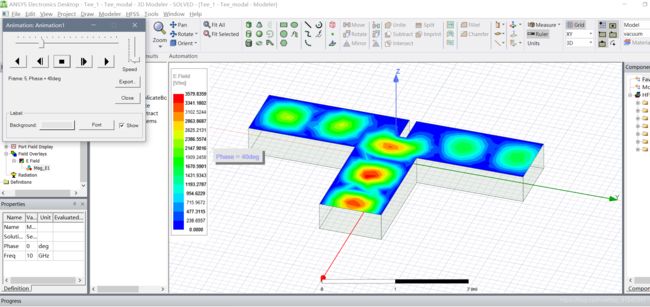

3.查看场分布

HFSS学习笔记—1.T型波导分析2_第40张图片
HFSS学习笔记—1.T型波导分析2_第41张图片
