串行通讯简单认识 单工、半双工和全双工的定义

 串行通讯的基本概念：与外界的信息交换称为通讯。基本的通讯方式有并行通讯和串行通讯两种。

    一条信息的各位数据被同时传送的通讯方式称为并行通讯。并行通讯的特点是：各数据位同时传送，传送速度快、效率高，但有多少数据位就需多少根数据线，因此传送成本高，且只适用于近距离（相距数米）的通讯。

    一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。串行通讯的特点是：数据位传送，传按位顺序进行，最少只需一根传输线即可完成，成本低但送速度慢。串行通讯的距离可以从几米到几千米。

    根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。信息只能单向传送为单工；信息能双向传送但不能同时双向传送称为半双工；信息能够同时双向传送则称为全双工。

    串行通讯又分为异步通讯和同步通讯两种方式。在单片机中，主要使用异步通讯方式。

    MCS_51单片机有一个全双工串行口。全双工的串行通讯只需要一根输出线和一根输入线。数据的输出又称发送数据（TXD），数据的输入又称接收数据（RXD）。串行通讯中主要有两个技术问题，一个是数据传送、另一个是数据转换。数据传送主要解决传送中的标准、格式及工作方式等问题。数据转换是指数据的串并行转换。具体说，在发送端，要把并行数据转换为串行数据；而在接收端，却要把接收到的串行数据转换为并行数据。



单工、半双工和全双工的定义 　    如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。    如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。    如果在任意时刻，线路上存在A到B和B到A的双向信号传输，则称为全双工。    电话线就是二线全双工信道。 由于采用了回波抵消技术，双向的传输信号不致混淆不清。双工信道有时也将收、发信道分开，采用分离的线路或频带传输相反方向的信号，如回线传输。



--------> <--------> --------> A---------B A----------B A---------B   　 <-------- 单工 半双工 全双工





串口通讯—全双工和半双工方式

在串行通信中，数据通常是在两个站（如终端和微机）之间进行传送，按照数据流的方向可分成三种基本的传送方式：全双工、半双工、和单工。但单工目前已很少采用，下面仅介绍前两种方式。

1、全双工方式（full duplex）

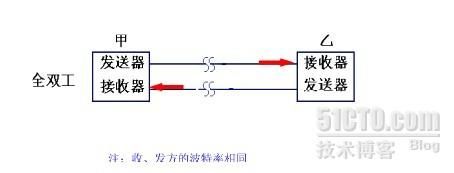

当数据的发送和接收分流，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工制，如图1所示。在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传送。全双工方式无需进行方向的切换，因此，没有切换操作所产生的时间延迟，这对那些不能有时间延误的交互式应用（例如远程监测和控制系统）十分有利。这种方式要求通讯双方均有发送器和接收器，同时，需要2根数据线传送数据信号。（可能还需要控制线和状态线，以及地线）。

图1



比如，计算机主机用串行接口连接显示终端，而显示终端带有键盘。这样，一方面键盘上输入的字符送到主机内存；另一方面，主机内存的信息可以送到屏幕显示。通常，往键盘上打入1个字符以后，先不显示，计算机主机收到字符后，立即回送到终端，然后终端再把这个字符显示出来。这样，前一个字符的回送过程和后一个字符的输入过程是同时进行的，即工作于全双工方式。

2、半双式方式（half duplex）

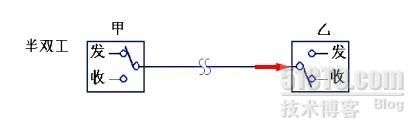

若使用同一根传输线既作接收又作发送，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式就是半双工制，如图2所示。采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。收/发开关实际上是由软件控制的电子开关。

图2



当计算机主机用串行接口连接显示终端时，在半双工方式中，输入过程和输出过程使用同一通路。有些计算机和显示终端之间采用半双工方式工作，这时，从键盘打入的字符在发送到主机的同时就被送到终端上显示出来，而不是用回送的办法，所以避免了接收过程和发送过程同时进行的情况。

目前多数终端和串行接口都为半双工方式提供了换向能力，也为全双工方式提供了两条独立的引脚。在实际使用时，一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。
