Http2简单解析-帧格式（三）

 Data帧

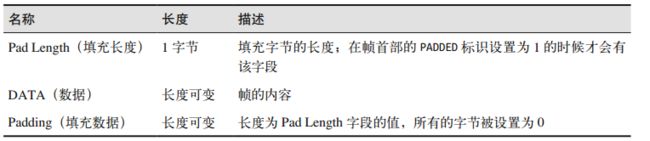

      DATA类型的帧包含的字节长度不定。换言之，这些帧包含了请求和发送的对象。如果超出帧容许的最大长度，资源数据会被切分到一个或者多个帧里面去。Data帧结构

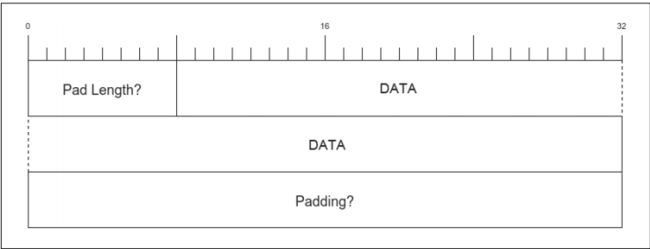

Data帧结构

HEADERS帧

HEADER帧用以创建流，并向另一端发送消息首部。

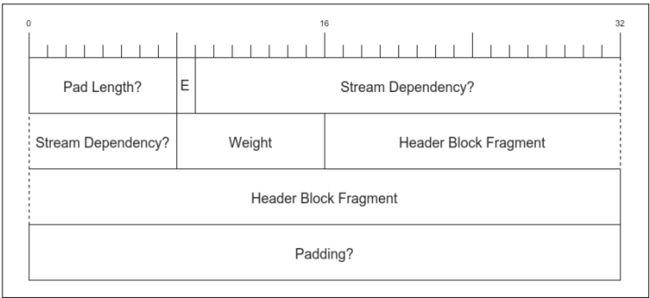

HEADERS帧结构

HEADERS帧字段

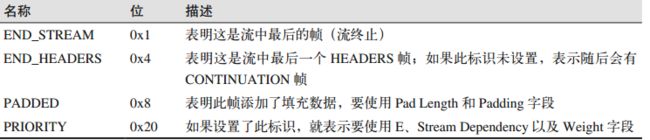

HEADERS帧标识位

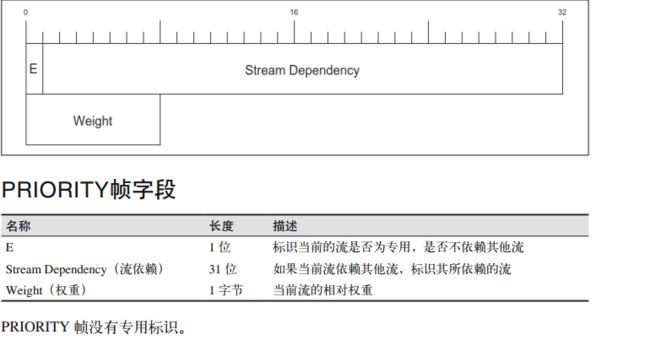

PRIORITY帧

  发送PRIORITY帧是为了标识流的优先级。它可以多次发送，后面指定的优先级会覆盖之前的。

PRIORITY帧

RST_STREAM帧

  如果要终止一个流，可以将RST_STREAM加在该流的两端。这通常是为了处理某种错误。帧里的Error Code（错误码）字段用来标注重置的原因。

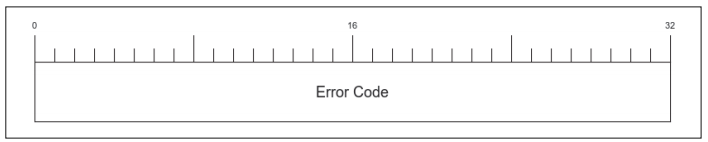

RST_STREAM帧

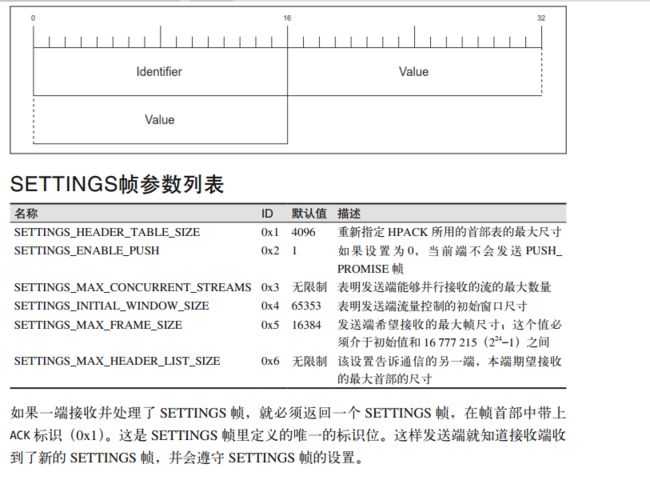

SETTINGS帧

SETTINGS帧包含了若干有序的键/值对2。键/值对的数量等于帧长度除以单组设置的长度。动态表的最大字节数由 SETTINGS_HEADER_TABLE_SIZE 来控制

SETTINGS帧

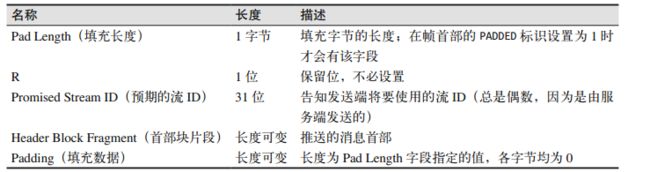

PUSH_PROMISE帧

服务端发送PUSH_PROMISE帧来告诉客户端，它将发送一份客户端尚未明确请求的资源。PUSH_PROMISE帧实际上是对客户端发送的HEADERS帧的补充。

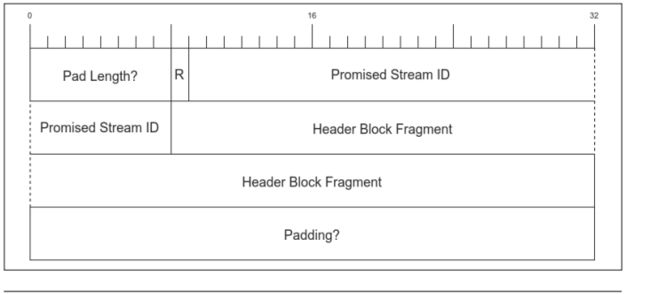

PUSH_PROMISE帧

PUSH_PROMISE帧标识

PING帧

PING帧用以计算两端之间的往返时间。此帧有一个标识位ACK（0x1）。如果一端收到一个不带ACK的PING帧，它就必须返回一个PING帧，这个帧必须设置ACK标识，并且包含同样的数据内容（Opaque Data）。需要注意的是，PING帧不属于任何一个流（它们是连接层的），因此它们的流ID要设置为0x0。

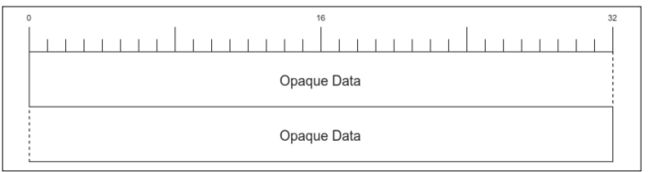

PING帧

GOAWAY帧

GOAWAY帧用以礼貌地关闭连接。这是连接层的帧，并且发送时流ID要设置为0x0。通过发送GOAWAY帧，当前端可以清晰地告诉接收端，它接收到了什么、未接收到什么，以及什么原因（如果有的话）导致了GOAWAY。并且Last Stream ID（最后一个流ID）会被设置为曾经处理过的最大的流ID。如果没有错误发生，而当前端要断开连接（浏览器标签页关闭以及连接超时等情况），那就发NO_ERROR（0x0）这个错误码，并且Last Stream ID被设置为231-1。

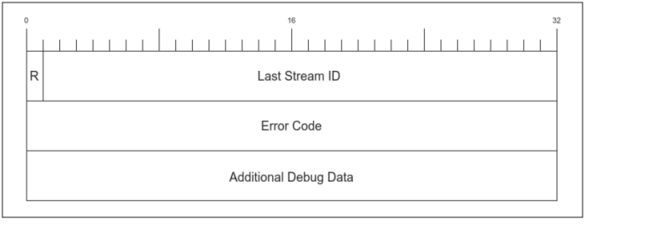

GOAWAY帧

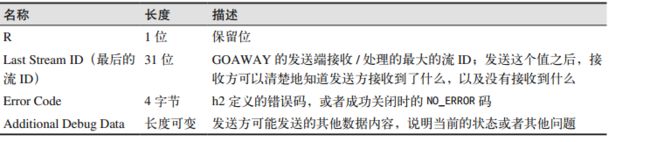

GOAWAY帧字段

 WINDOW_UPDATE帧

WINDOW_UPDATE帧用来做流量控制——发送方发送WINDOW_UPDATE帧，告诉接收方自己此时期望接收多少字节。流量控制可以应用到单个的流，也可以应用到连接承载的所有流（流ID为0x0）。需要注意的是，在单个流上指定的WINDOW_UPDATE帧也会作用于连接层的流量控制。

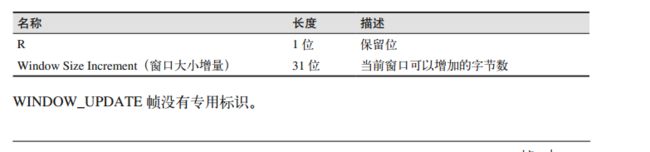

WINDOW_UPDATE帧字段

CONTINUATION帧

CONTINUATION帧包含之前的HEADERS、PUSH_PROMISE，或者CONTINUATION帧的附加首部。

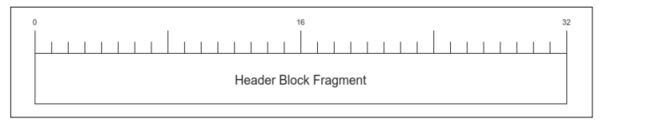

CONTINUATION帧

CONTINUATION帧字段

CONTINUATION帧标识位
