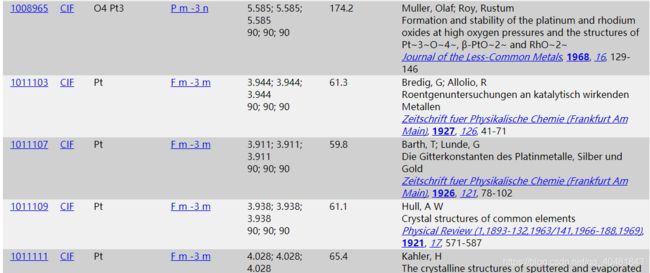

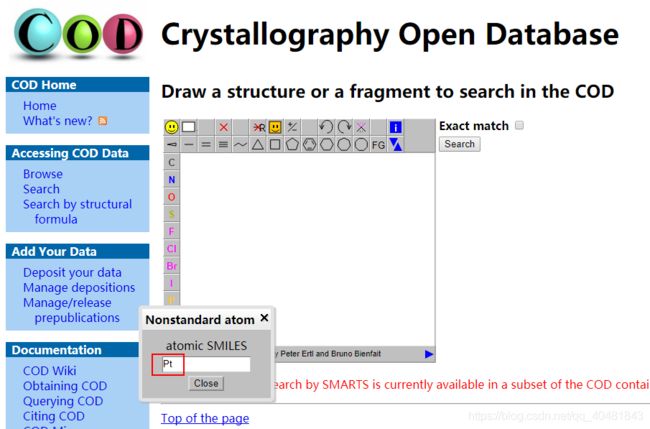

一般画单晶结构图可以用一些专业软件(如CrystalMaker）根据单晶参数来绘制，这些参数可以通过COD数据库(Crystallography Open Database:http://www.crystallography.net/cod/jsme_search.html)获得，如需要找Pt的单晶参数，只需要输入元素Pt即可，当然一些复杂的化合物也可以在白板上绘制。搜索以后会出现很多种结果，可以挑选以后下载CIF晶体数据文件。

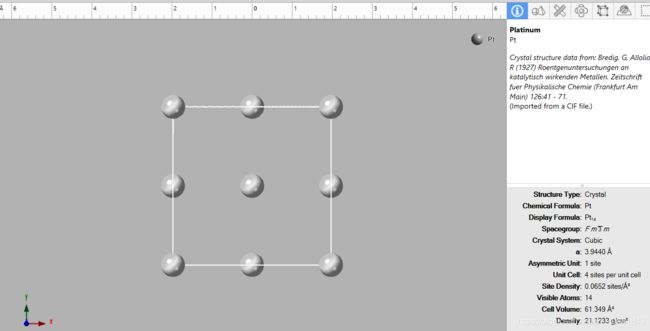

将下载的CIF文件导入软件CrystalMaker便可以开始绘制想要的单晶结构。由于学习时间太短，没有成功绘制出立方八面体单晶，以后有机会再补充。为了完成任务，只能再次用PPT手动绘制。

PPT绘制立方八面体单晶

绘制菱形

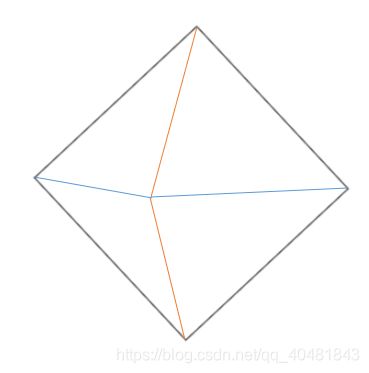

由于立方八面体结构的特殊性，已知它是一个菱形，从正面看过去外部是一个正方形，所以先画好正方形，大概画成菱形，定好框架再进行下一步。

绘制原子

由于需要显示出立方八面体的立体性，因此要从原子的立体感入手，通过添加光点让原子成为3D的。具体步骤就是，先画一个普通的圆，填充颜色（深色一点），再画一个小圆覆盖在这个大圆上面，不过设置是填充白色，无边框，然后将小圆柔化边缘大概2.5磅，就可以完成啦。也可以添加多个光点/线

绘制单晶主干

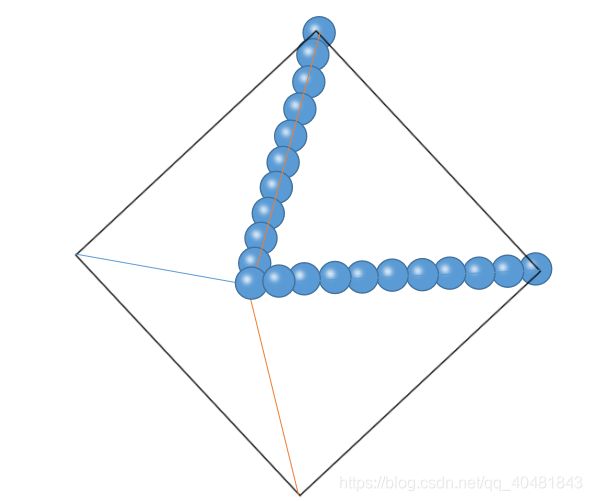

画完原子以后就是需要开始排列啦，只要沿着刚才正方形中间的四条线画好主干，后面的就好画了。沿着线画，画完以后再把线删除掉。

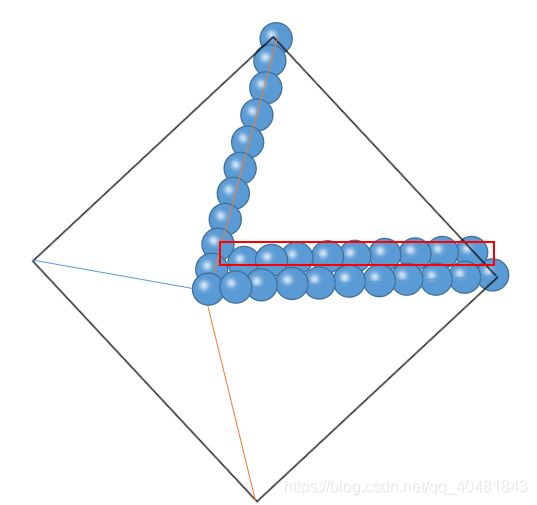

画好主干以后就是开始复制横着的两条棱，纵坐标方向就是对齐上下两条棱，主要原子之间谁覆盖谁，因为这直接涉及到视觉上的正确性。

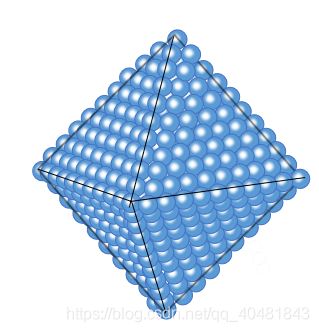

就是这样一排一排地复制，同时减少原子数，注意一下(111)的排列方式要呈现出来，剩下的就只是自己微微调整就可以了，下面就是我的成品。

虽然与专业软件相比还是不太好看，但用于简单的示图还是够用了。
