LTE上行参考信号

WHY 上行需要参考信号 ？
上行调制参考信号用于物理上行共享信道(PUSCH)和物理上行控制信道(PUCCH)的相干解调信道估计。

DMRS

DMRS：Demodulation Reference Signal，解调参考信号。DMRS是上行两种参考信号的一种。

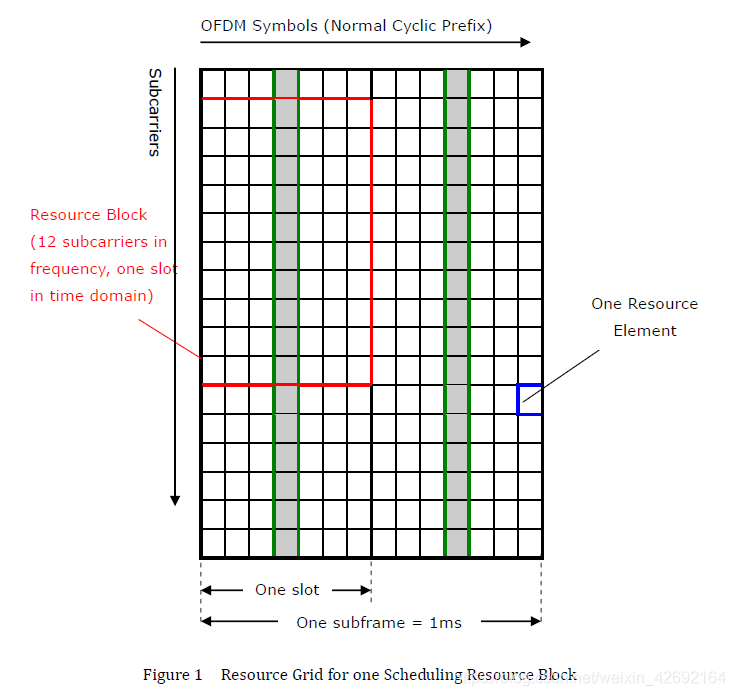

如上图所示，DMRS都处于每个上行时隙的第四个符号。对于每个子帧来说，有两个参考信号，一个时隙一个。

DMRS在用户发送数据的资源上发送。基站给用户调度了多少个RB用作发PUSCH，那么在这些RB上都会有DMRS。所以基站收到这些数据的同时，也可以去解DMRS。从而能够知道给用户调度的这些RB上面，到底它的信道环境是怎么样的。

上行除了PUSCH，还有PUCCH。PUCCH主要用于传上行的控制信息的，它有好多种格式。
1 1a 1b中间三个用来传DMRS。
2 2a 2b每个RB的第二个和倒数第二个用来传DMRS。

DMRS是在基站分配的RB上面才有的。所以基站可以知道我调度的这些用户的这些RB上面，它的上行信道环境是如何的。

但是譬如上行带宽很大，有100RB，给用户调度了3个RB之后。剩下了多达97个RB，基站侧不知道信道环境如何。所以下一次调度就没法调度了。所以只有DMRS是不够的，因为DMRS是只有基站调度的RB上面才有。对于其他RB，其实基站也得知道上行的信道环境。这样的话，在调度的时候可以进行参考。
所以上行除了DMRS，还得有SRS。

SRS

SRS：探测参考信号（Sounding Reference Signal）

在LTE网络中，eNodeB通常是分配系统带宽的一部分区域给特定的UE，也就是在一个特定时间、给UE分配特定的频率区域资源，此时若eNodeB知道哪一部分特定频率区域质量较好，优先分配给UE将使UE的业务质量更有保障；当然，若eNodeB每次都把整个系统带宽分配给UE，那么SRS的参考意义就不重要了，所以SRS是一个可选的参考信号，只是为eNodeB的调度资源提供参考。

SRS是位于一个子帧的最后一个SC-FDMA符号，周期性的发送，与上行数据传输无关.

SRS的发送周期是2ms～320ms，具体周期要根据高层的参数（SIB2\RRC CONNECTION SETUP\RRC CONNECTION RECONFIGURATION)配置而定，当然，也可以设置不发送SRS.具体参数可以参考36.211协议。SRS配置参数包括两个部分，公共配置SRS和专用配置SRS，公共配置部分又叫做小区专属SRS（Cell specific SRS),在系统消息2中下发；专用配置SRS又叫UE专属SRS（UE specific SRS)，在RRC连接中配置完成。
