什么是干道链路

简介

干道链路是用于交换机之间或交换机与路由器之间互连的物理链路。干道链路传输的数据帧都必须打上Tag，便于设备识别数据帧所属的VLAN。因此一条干道链路可以承载多个VLAN的数据帧。

干道链路可以透传VLAN。换言之，干道链路上，数据帧只会转发，不会发生Tag的添加或剥离。

适用的接口类型

在Access、Hybrid、Trunk和Dot1q-tunnel四种接口类型中，Trunk接口和Hybrid接口允许多个VLAN的帧通过，适用于干道链路。

Trunk接口主要用来连接其它交换机设备，一般用于干道链路。

Hybrid接口既可以用来连接用户主机也可以用来连接其它交换机设备，既可以用于接入链路也可以用于干道链路。Hybrid接口可以配置在出接口方向是否将VLAN帧的Tag剥掉。

配置示例

组网需求

需要实现SwitchA和SwitchB间通过干道链路互通，并透传属于VLAN2 的报文。

操作步骤

1. 配置SwitchA。

   创建VLAN 2。

   system-view
   [HUAWEI] sysname SwitchA
   [SwitchA] vlan 2
   [SwitchA-vlan2] quit

   将接口GE0/0/1配置为Trunk接口，并加入到VLAN 2中。

   [SwitchA] interface GigabitEthernet 0/0/1
   [SwitchA-GigabitEthernet0/0/1] port link-type trunk
   [SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 2
   [SwitchA-GigabitEthernet0/0/1] quit

2. 配置SwitchB。

   创建VLAN 2。

   system-view
   [HUAWEI] sysname SwitchB
   [SwitchB] vlan 2
   [SwitchB-vlan2] quit

   将接口GE0/0/1配置为Trunk接口，并加入到VLAN 2中。

   [SwitchB] interface GigabitEthernet 0/0/1
   [SwitchB-GigabitEthernet0/0/1] port link-type trunk
   [SwitchB-GigabitEthernet0/0/1] port trunk allow-pass vlan 2
   [SwitchB-GigabitEthernet0/0/1] quit

3. 验证配置结果。

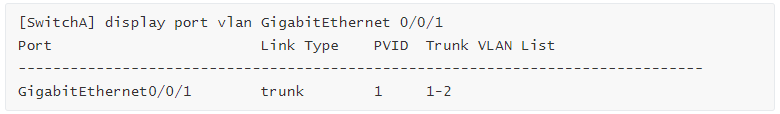

   在SwitchA的任意视图下执行命令display port vlan GigabitEthernet 0/0/1，查看VLAN中包含的接口信息。

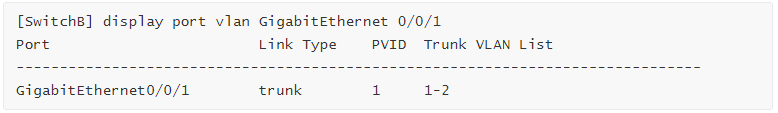

   在SwitchB的任意视图下执行命令display port vlan GigabitEthernet 0/0/1，查看VLAN中包含的接口信息。



   本例中，干道链路两端接口（SwitchA的GE0/0/1和SwitchB的GE0/0/1）的链路类型均为Trunk。对于Trunk接口，缺省VLAN为VLAN 1，接口以Tagged方式加入VLAN 1；SwitchA和SwitchB需要透传VLAN 2的报文，所以“Trunk VLAN List”字段的值为“1-2”。
