如何用pyplot优雅的绘制loss，acc，miou，psnr变化曲线

前言

TensorFlowBoard过于强大，导致我对它依赖性很强，今年转手使用pytorch进行开发，本以为没了TensorFlowBoard，后来发现人家Tensorflow封装了个TensorFlowBoardX，专门给其他深度学习框架使用，不得不说TensorFlow确实厉害。不过用的久了我就有点嫌麻烦了，因为每一次都要用命令去解析events文件，然后生成网址，复制到浏览器打开，有时候打不开或者打开的慢，出于我近期的研究工作只需要看一个图像的大概走向，不用多么好看、精美、功能强大，因此就使用matplotlib下的pyplot进行图像绘制。

参数保存

众所周知，要画图得有参数才行，一开始我就直接写的把loss值啊，epoch啊，acc值什么的一股脑存在列表中，等训练结束了进行绘制保存，一开始还好，经历过两次服务器死机后我就傻眼了，一重启，训练的参数没保存，权重没保存（Pytorch如何临时保存训练参数文件用于再训练可以看这：Pytorch加载与保存模型（利用pth的参数更新h5预训练模型）_resumebb的博客-CSDN博客），更别谈要等到训练结束后才绘制的曲线图。吃一堑长一智，我决定将参数保存到文件中，每迭代一次保存一次，将来即使断电，死机也可以接着训练，然后从txt文件中读取数据进行绘制。

filename = 'result.txt'
with open(filename, 'w') as f:
    for epoch in range(args.num_epochs):
        XXXXXXXXXXXXXXXXXXXX(训练过程代码)
        f.write(str(epoch)+" ")
        f.write(str(loss)+" ")
        XXXXXXXXXXXXXXXXXXXX(要保存的变量)
        f.writelines(str(psnr)+"\n")
f.close()

大概流程如上，首先定义一个txt文件，给个路径，在训练前以可写方式创建文件对象f，在for循环中将epoch，loss，acc等需要保存的变量写入文件，它们之间用空格或者随便你想用什么隔开的符号进行分割，最后一个变量结束记得要加换行符，最后要记得关闭文件。

读取txt文件数据并绘制曲线图

举个例子我存了两种数据，一个是epoch，一个是psnr，它们之间用空格隔开，如下图：

首先要读取到txt文件中的数据：

f = open(r"psnr.txt")
line = f.readline()
a = []
b = []
while line:
    num1, num2 = list(map(float,line.split(" ")))
    a.append(num1)
    b.append(num2)
    line = f.readline()
f.close()
a = np.array(a)
b = np.array(b)

以图片的例子说明，两个变量通过split以空格来进行分割，然后将它们追加到a，b中，通过while循环读取所有行并追加，最后通过numpy的array方法进行转换，将list转为array，此时就拿到了txt中的数据。

接下来进行画图：

还是用这个例子，用pylot进行简单的绘制：

plt.plot(a, b, 'y-')
plt.tight_layout
plt.title('FSRCNN PSNR&LOSS')
plt.xlabel('Epochs')
plt.ylabel('PSNR')
plt.show()

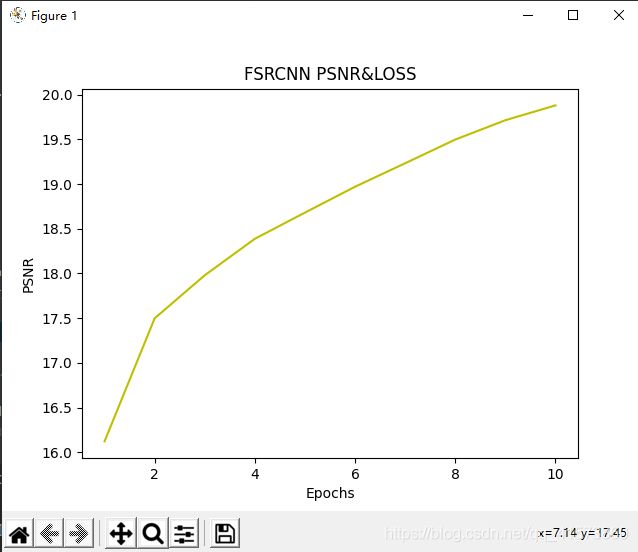

出来的效果如下：

具体如何用matplotlib画图，里面的参数什么意思，加标题，画子图，线条颜色样式等参考：Matplotlib绘制各类图像（折线图，曲线图...）-画图的神_resumebb的博客-CSDN博客
