作为 Apple 提出的一种基于 HTTP 的协议,HLS(HTTP Live Streaming)用于解决实时音视频流的传
输。尤其是在移动端,由于 iOS /H5 不支持 flash,使得 HLS 成了移动端实时视频流传输的首选。HLS
经常用在直播领域,一些国内的直播云通常用 HLS 拉流(将视频流从服务器拉到客户端)。 HLS 值得诟
病之处就是其延迟严重,延迟通常在 10-30s 之间。
HLS(HTTP Live Streaming) 把整个流分成一个个小的基于 HTTP 的文件来下载,每次只下载一些。
HLS 协议由三部分组成:HTTP、M3U8、TS。这三部分中,HTTP 是传输协议,M3U8 是索引文件,TS
是音视频的媒体信息。
视频的编码格式:H264
音频的编码格式:AAC、MP3、AC-3
视频的封装格式:ts
保存 ts 索引的 m3u8 文件
1、HLS 相对于 RTMP 来讲使用了标准的 HTTP 协议来传输数据,可以避免在一些特殊的网络环境下被屏蔽。
2、HLS 相对 RTMP 在服务器端做负载均衡要简单得多。因为 HLS 是基于无状态协议 HTTP 实现的,客户端只需要按照顺序使用下载存储在服务器的普通 ts 文件进行播放就可以。而 RTMP 是一种有状态协议,很难对视频服务器进行平滑扩展,因为需要为每一个播放视频流的客户端维护状态。
3、HLS 协议本身实现了码率自适应,在不同带宽情况下,设备可以自动切换到最适合自己码率的视频播放。
1、HLS 协议在直播的视频延迟时间很难做到 10 s 以下延时,而 RTMP 协议的延时可以降到 1s 左右。
m3u8 文件是用文件方式对媒体文件进行描述,由一些列标签组成。
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-ALLOW-CACHE:YES
#EXT-X-MEDIA-SEQUENCE:2
#EXT-X-TARGETDURATION:16
#EXTINF:14.357, no desc
livestream-2.ts
#EXTINF:15.617, no desc
livestream-3.ts
#EXTINF:14.358, no desc
livestream-4.ts
#EXTINF:15.618, no desc
livestream-5.ts
#EXTINF:11.130, no desc
livestream-6.ts
#EXTM3U
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=1280000
http://example.com/low.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=2560000
http://example.com/mid.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=7680000
http://example.com/hi.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=1,BANDWIDTH=65000,CODECS="mp4a.40.5"
http://example.com/audio-only.m3u8
包含多种比特率的 Master Playlist。该文件是一个实际使用中的顶级 m3u8 文件,该文件中又定义了
http://example.com/low.m3u8 、 http://example.com/mid.m3u8 等 几 个 二 级文件 。 顶 级m3u8 文件主要是做码率适配的,二级 m3u8 才是真正的切片文件,客户端会默认选择码率最高的请求,如果发现码率达不到,会请求降低码率的流。客户端拿到二级 m3u8 文件后,会继续请求里面的文件,这时就可以进行播放了。
一个 m3u 的 Playlist 就是一个由多个独立行组成的文本文件,每行由回车/换行区分。每一行可以是一个
URI、空白行或是一个 以 “#” 号开头的字符串,并且空格只能存在于一行中不同元素间的分隔。
一个 URI 表示一个媒体段或是 “variant Playlist file”(最多支持一层嵌套,即一个 m3u8 文件中嵌套另
一个 m3u8),以 “EXT” 开头的表示一个 “tag”,否则表示注释,直接忽略。
1、
#EXTM3U :
每个 m3u8 文件第一行必须是这个 tag,如上面的两个示例。
2、
#EXT-X-VERSION:
m3u8文件版本号,比如#EXT-X-VERSION:3。
3、
#EXTINF :
指定每个媒体段(ts)的持续时间,这个仅对其后面的 URI 有效,
每两个媒体段 URI 间被这个 tag 分隔开其格式为: #EXTINF:
比如#EXTINF:14.357, no desc
duration:表示持续的时间(秒),"Durations MUST be integers if the protocol version of the Playlist file is less than 3",否则可以是浮点数。
4、
#EXT-X-BYTERANGE :
表示媒体段是一个媒体 URI 资源中的一段,只对其后的 media URI 有效,
格式: #EXT-X-BYTERANGE:[@o]
n:表示这个区间的大小
o:表示在 URI 中的 offset
The EXT-X-BYTERANGE tag appeared in version 4 of the protocol
5、
#EXT-X-TARGETDURATION :
指定当前视频流中的单个切片(即 ts)文件的最大时长(秒)。
所以
#EXTINF :
中指定的时间长度必须小于或是等于这个最大值。这个 tag 在整个 Playlist 文件中只能出现1次(在嵌套的情况下,
一般有真正ts url 的 m3u8 才会出现该 tag)。格式: #EXT-XTARGETDURATION:
s:表示最大的秒数。
6、
#EXT-X-MEDIA-SEQUENCE :
每一个 media URI 在 Playlist 中只有唯一的序号,相邻之间序号 +1。
格式:#EXT-X-MEDIA-SEQUENCE:
一个 media URI 并不是必须要包含的,如果没有,默认为 0.
7、
#EXT-X-KEY :
表示怎么对 media segments 进行解码。其作用范围是下次该 tag 出现前的所有media URI。
格式为: #EXT-X-KEY:
NONE 或者 AES-128。如果是 NONE,则 URI 以及 IV 属性必须不存在,如果是 AES-128(Advanced Encryption Standard),
则 URI 必须存在,IV 可以不存在。对于 AES-128 的情况,keytag 和 URI 属性共同表示了一个 key 文件,通过 URI 可以获得这个key,
如果没有 IV(Initialization Vector),则使用序列号作为 IV 进行编解码,将序列号的高位赋到 16 个字节的 buffer 中,
左边补 0;如果有 IV,则将该值当成 16 个字节的 16 进制数。
8、
#EXT-X-PROGRAM-DATE-TIME :
将一个绝对时间或是日期和一个媒体段中的第一个 sample 相关
联,只对下一个 media URI 有效,
格式: #EXT-X-PROGRAM-DATE-TIME:
例如: #EXT-X-PROGRAM-DATE-TIME:2010-02-19T14:54:23.031+08:00
9、
#EXT-X-ALLOW-CACHE :
是否允许做 cache,这个可以在 Playlist 文件中任意地方出现,
并且最多只出现一次,作用效果是所有的媒体段。
格式: #EXT-X-ALLOW-CACHE:
10、
#EXT-X-PLAYLIST-TYPE :
提供关于 Playlist 的可变性的信息,这个对整个 Playlist 文件有效,是可选的,
格式: #EXT-X-PLAYLIST-TYPE:
VOD,即为点播视频,服务器不能改变 Playlist 文件,换句话说就是该视频全部的 ts 文件已经被生成好了。
EVENT,就是实时生成 m3u8 和 ts 文件。服务器不能改变或是删除 Playlist 文件中的任何部分,
但是可以向该文件中增加新的一行内容。它的索引文件一直处于动态变化中,
播放的时候需要不断下载二级index文件。
11、
#EXT-X-ENDLIST :
表示 m3u8 文件的结束,live m3u8 没有该 tag。它可以在 Playlist 中任意位置出现,
但是只能出现一个,格式: #EXT-X-ENDLIST
12、
#EXT-X-MEDIA :
被用来在 Playlist 中表示相同内容的不同语种/译文的版本,
比如可以通过使用 3个这种 tag 表示 3 种不同语音的音频,
或者用 2 个这个 tag 表示不同⻆度的 video。在 Playlist中,
这个标签是独立存在的,
其格式: #EXT-X-MEDIA:
该属性列表中包含:URI、TYPE、GROUP-ID、LANGUAGE、NAME、DEFAULT、
AUTOSELECT。
URI:如果没有,则表示这个 tag 描述的可选择版本在主 PlayList 的 EXT-X-STREAM-INF 中存在。
TYPE:AUDIO and VIDEO。
GROUP-ID:具有相同 ID 的 MEDIAtag,组成一组样式。
LANGUAGE:identifies the primary language used in the rendition。
NAME:The value is a quoted-string containing a human-readable description of the rendition.
If the LANGUAGE attribute is present then this description SHOULD be in that language。
DEFAULT:YES 或是 NO,默认是 No,如果是 YES,则客户端会以这种选项来播放,除非用户自己进行选择。
AUTOSELECT:YES 或是 NO,默认是 No,如果是 YES,则客户端会根据当前播放环境来进行选择(用户没有根据自己偏好进行选择的前提下)。
The EXT-X-MEDIA tag appeared in version 4 of the protocol。
13、
#EXT-X-STREAM-INF :
指定一个包含多媒体信息的 media URI 作为 Playlist,
一般做 m3u8 的嵌套使用,
它只对紧跟后面的 URI 有效,
格式: #EXT-X-STREAM-INF:
常用的属性如下:
BANDWIDTH:带宽,必须有。
PROGRAM-ID:该值是一个十进制整数,唯一地标识一个在 Playlist 文件范围内的特定的描述。一个 Playlist 文件中可能包含多个有相同 ID 的此 tag。
CODECS:指定流的编码类型,不是必须的。
RESOLUTION:分辨率。
AUDIO:这个值必须和 AUDIO 类别的 "EXT-X-MEDIA" 标签中 "GROUP-ID" 属性值相匹配。
VIDEO:同上。
14、
#EXT-X-DISCONTINUITY :
当遇到该 tag 的时候说明以下属性发生了变化:
file format :文件格式
number and type of tracks :轨道
encoding parameters :编码参数
encoding sequence :编码序号
timestamp sequence :时间戳序号
15、
#ZEN-TOTAL-DURATION :
表示这个 m3u8 所含 ts 的总时间长度
ts 文件为传输流文件,视频编码主要格式为 H264/MPEG4,音频为 AAC/MP3。

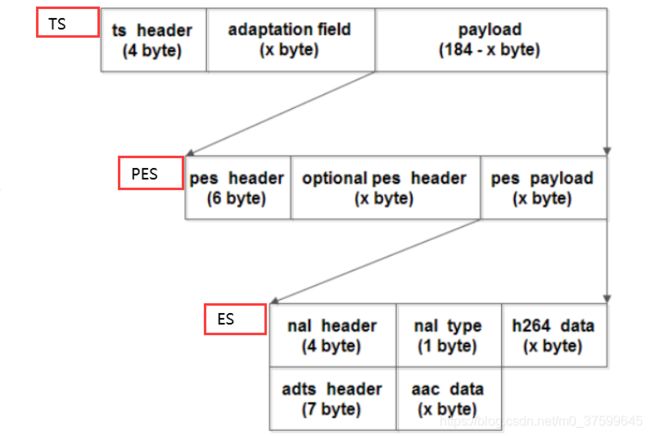

ts 文件分为三层:
------ ts 层:Transport Stream,是在 pes 层的基础上加入数据流的识别和传输必须的信息。
------ pes 层: Packet Elemental Stream,是在音视频数据上加了时间戳等对数据帧的说明信息。
------ es 层:Elementary Stream,即音视频数据。
PAT(Program Association Table)节目关联表:主要的作用就是指明了 PMT 表的 PID 值。
PMT(Program Map Table)节目映射表:主要的作用就是指明了音视频流的 PID 值。

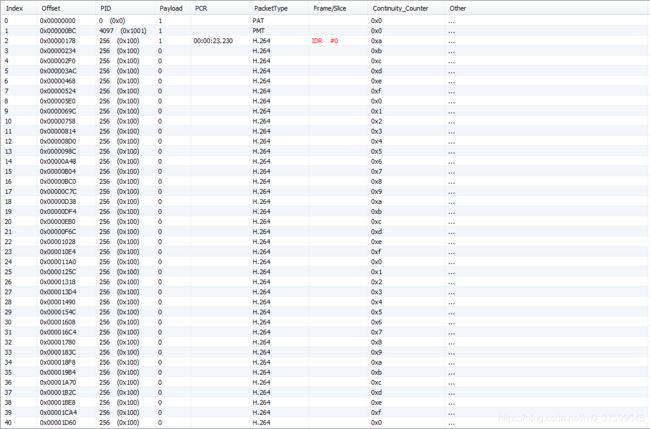

刚开始的TS包是PAT(Program Association Table):节目关联表。
再跟的TS包是PMT(Program Map Table):节目映射表。
然后再跟视频、音频的TS包。
ts 包大小固定为 188 字节,ts 层分为三个部分:ts header、adaptation field、payload。
ts header :固定 4 个字节。
adaptation field : 可能存在也可能不存在,主要作用是给不足 188 字节的数据做填充。
payload : pes 数据。
ts 层的内容是通过 PID 值来标识的,主要内容包括:PAT 表、PMT 表、音频流、视频流。
解析 ts 流要先找到 PAT 表,只要找到 PAT 就可以找到 PMT,然后就可以找到音视频流了。
PAT 表的和 PMT 表需要定期插入 ts 流,因为用户随时可能加入 ts 流,这个间隔比较小,
通常每隔几个视频帧就要加入 PAT和 PMT。
PAT 和 PMT 表是必须的,还可以加入其它表如 SDT(业务描述表)等,不过 hls 流只要有
PAT 和 PMT 就可以播放了。
ts 包大小固定为 188 字节,ts 层分为三个部分:ts header、adaptation field、payload。
ts header :固定 4 个字节。
adaptation field : 可能存在也可能不存在,主要作用是给不足 188 字节的数据做填充。
payload : pes 数据。
自适应区的长度要包含传输错误指示符标识的一个字节。pcr 是节目时钟参考,pcr、dts、pts 都是对同
一个系统时钟的采样值,pcr 是递增的,因此可以将其设置为 dts 值,音频数据不需要 pcr。如果没有字
段,ipad 是可以播放的,但 vlc 无法播放。打包 ts 流时 PAT 和 PMT 表是没有 adaptation field 的,
不够的长度直接补 0xff 即可。视频流和音频流都需要加 adaptation field,通常加在一个帧的第一个 ts
包和最后一个 ts 包中,中间的 ts 包不加。

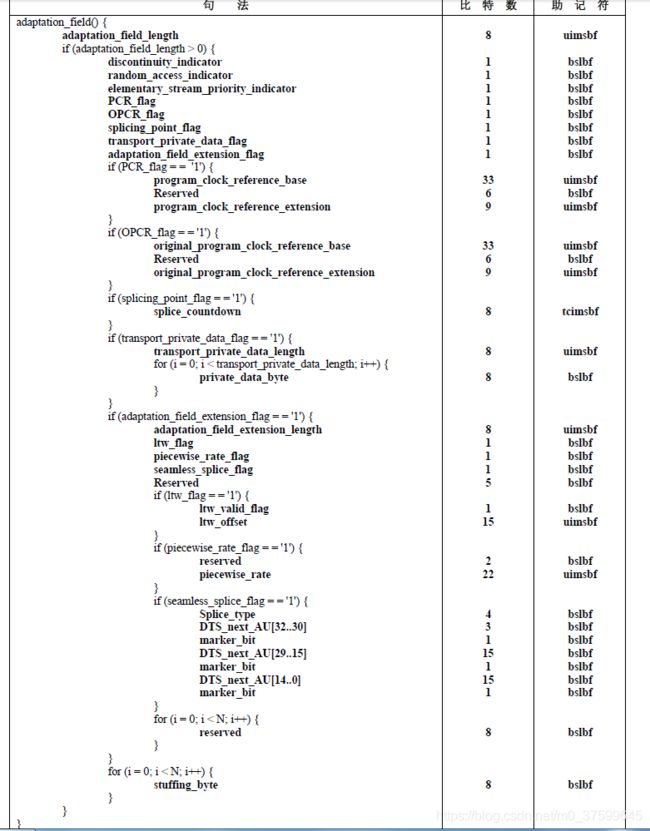

adaptation field 详解:

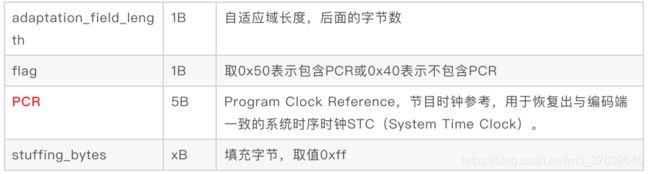

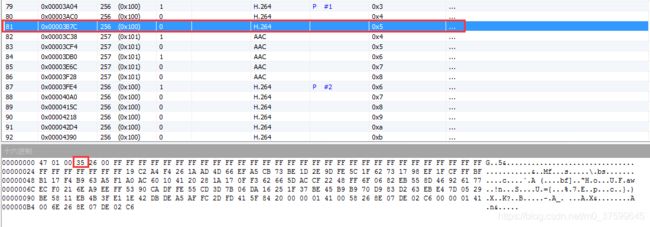

flag 标志位:0x10就表示有PCR,下面视频流截图也是这个情况,0x50是random_access_indicator标志位和PCR_flag标志位都有。

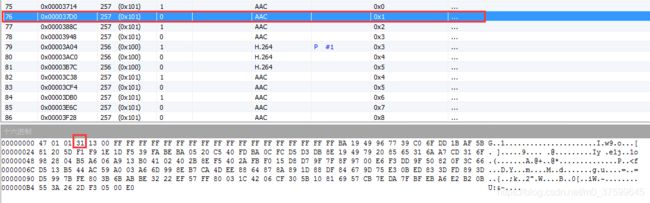

1、视频帧:
I帧:第一个TS包和最后一个TS包有adaptation field,根据ts header 最后一个字节判断。
(第一个TS包要存PCR)
P帧:最后一个TS包有adaptation field,根据ts header 最后一个字节判断。
2、音频帧:
最后一个TS包有adaptation field,根据ts header 最后一个字节判断。

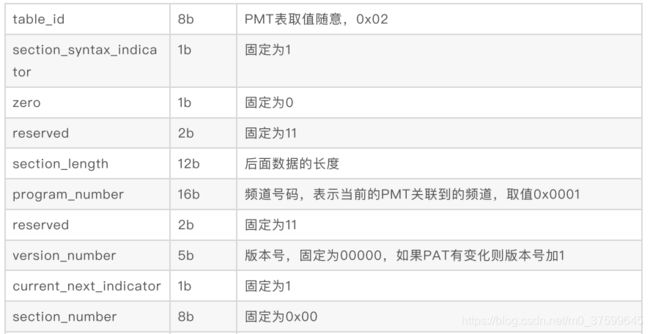

PAT(Program Association Table)节目关联表:主要的作用就是指明了 PMT 表的 PID 值。

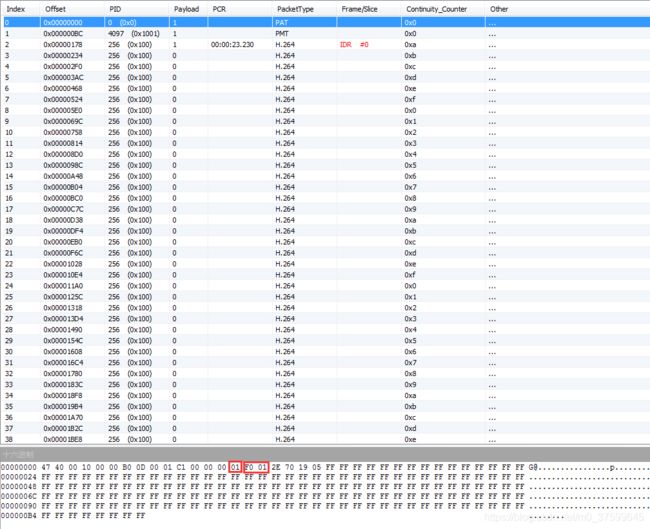

1、下面0x01字节表示有PMT。
2、下面0XF0 01的后13b就是PMT的PID(4097)。
(注意这个PID与ts header的pid的字节序是不同的)

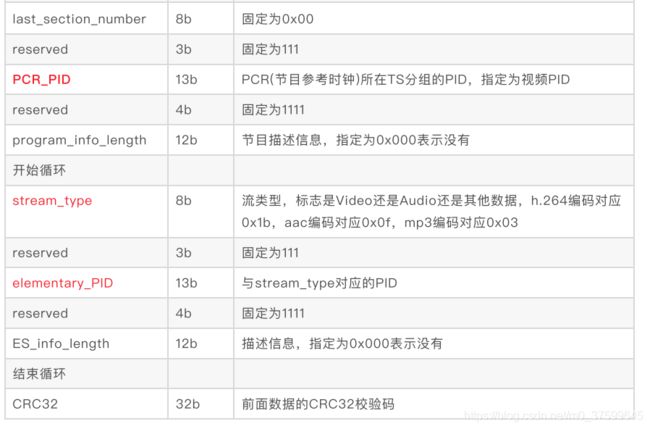

PMT(Program Map Table)节目映射表:主要的作用就是指明了音视频流的 PID 值。
1、下面0xE1 00字节后13b表示PCR的PID(256)。
2、下面0X0F 字节就是stream type AAC。
3、下面0xE1 01字节后13b就是elementary_PID (257)。
4、下面0X1B 字节就是stream type H264。
5、下面0xE1 00字节后13b就是elementary_PID (256)。
