cocos2d-x 绘制基本图元

转自：http://4137613.blog.51cto.com/4127613/754729

第一部分：基本图形绘制



cocos2dx封装了大量opengl函数，用于快速绘制基本图形，这些代码的例子在，tests\DrawPrimitivesTest目录下



注意，该方法是重载node的draw方法实现的，在智能机上，并不推荐直接绘制几何图形，因为大量的坐标编码会极大降低工作效率，应尽量使用Image。而且cocos2dx的渲染机制会造成前后遮挡问题，尤其是几何图形与图片等其他node混合绘制时。

void DrawPrimitivesTest::draw()

{

    CCLayer::draw();



    CCSize s = CCDirector::sharedDirector()->getWinSize();



        // draw a simple line

        // The default state is:

        // Line Width: 1

        // color: 255,255,255,255 (white, non-transparent)

        // Anti-Aliased

        glEnable(GL_LINE_SMOOTH);

        ccDrawLine( CCPointMake(0, 0), CCPointMake(s.width, s.height) );



        // line: color, width, aliased

        // glLineWidth > 1 and GL_LINE_SMOOTH are not compatible

        //注意：线宽>1 则不支持GL_LINE_SMOOTH

        // GL_SMOOTH_LINE_WIDTH_RANGE = (1,1) on iPhone

        glDisable(GL_LINE_SMOOTH);

        glLineWidth( 5.0f );

        /*glColor4ub(255,0,0,255);*/

        glColor4f(1.0, 0.0, 0.0, 1.0);

        ccDrawLine( CCPointMake(0, s.height), CCPointMake(s.width, 0) );



        // TIP:

        // If you are going to use always the same color or width, you don't

        // need to call it before every draw

        //

        // Remember: OpenGL is a state-machine.



        // draw big point in the center

        // 注意：cocos2dx绘制的是方块点

        glPointSize(64);

        /*glColor4ub(0,0,255,128);*/

        glColor4f(0.0, 0.0, 1.0, 0.5);

        ccDrawPoint( CCPointMake(s.width / 2, s.height / 2) );



        // draw 4 small points

        // 注意：cocos2dx绘制的是方块点

        CCPoint points[] = { CCPointMake(60,60), CCPointMake(70,70), CCPointMake(60,70), CCPointMake(70,60) };

        glPointSize(4);

        /*glColor4ub(0,255,255,255);*/

        glColor4f(0.0, 1.0, 1.0, 1.0);

        ccDrawPoints( points, 4);



        // draw a green circle with 10 segments

        glLineWidth(16);

        /*glColor4ub(0, 255, 0, 255);*/

        glColor4f(0.0, 1.0, 0.0, 1.0);

       //参数依次是：中心点，半径，角度，分段数，是否连接中心点

        ccDrawCircle( CCPointMake(s.width/2,  s.height/2), 100, 0, 10, false);



        // draw a green circle with 50 segments with line to center

        glLineWidth(2);

        /*glColor4ub(0, 255, 255, 255);*/

        glColor4f(0.0, 1.0, 1.0, 1.0);

        ccDrawCircle( CCPointMake(s.width/2, s.height/2), 50, CC_DEGREES_TO_RADIANS(90), 50, true);



        // open yellow poly

        /*glColor4ub(255, 255, 0, 255);*/

        glColor4f(1.0, 1.0, 0.0, 1.0);

        glLineWidth(10);

        CCPoint vertices[] = { CCPointMake(0,0), CCPointMake(50,50), CCPointMake(100,50), CCPointMake(100,100), CCPointMake(50,100) };

        //参数依次是：点数组，点数量，是否封闭

        ccDrawPoly( vertices, 5, false);



        // closed purple poly

        /*glColor4ub(255, 0, 255, 255);*/

        glColor4f(1.0, 0.0, 1.0, 1.0);

        glLineWidth(2);

        CCPoint vertices2[] = { CCPointMake(30,130), CCPointMake(30,230), CCPointMake(50,200) };

        ccDrawPoly( vertices2, 3, true);



        // draw quad bezier path

          //绘制有一个控制点的贝塞尔曲线

       ccDrawQuadBezier(CCPointMake(0,s.height), CCPointMake(s.width/2,s.height/2), CCPointMake(s.width,s.height), 50);



       // draw cubic bezier path

       //绘制有两个控制点的贝塞尔曲线

       ccDrawCubicBezier(CCPointMake(s.width/2, s.height/2), CCPointMake(s.width/2+30,s.height/2+50), CCPointMake(s.width/2+60,s.height/2-50),CCPointMake(s.width, s.height/2),100);



        //恢复opengl的正常参数

        // restore original values

        glLineWidth(1);

        /*glColor4ub(255,255,255,255);*/

        glColor4f(1.0, 1.0, 1.0, 1.0);

        glPointSize(1);

}

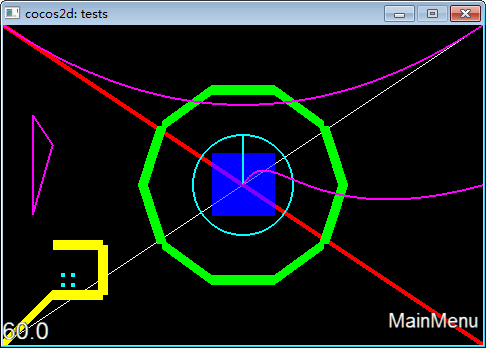

第二部分：字符串绘制



#1 cocos2dx的字符串绘制使用的是Label，cocos2dx并不直接支持在屏幕中绘制字符串（这是有道理的，因为我们不能直接把一个string做成一个节点，那样很难理解），如果要直接绘制的话，可以自己封装opengl函数（网上有很多例子，一般是用texture做）。



其实最简单的绘制例子就是最开始的那个Helloworld。核心代码如下：

// Create a label and initialize with string "Hello World".

CCLabelTTF* pLabel = CCLabelTTF::labelWithString("Hello World", "Thonburi", 64);

CC_BREAK_IF(! pLabel);



// Get window size and place the label upper.

CCSize size = CCDirector::sharedDirector()->getWinSize();

pLabel->setPosition(ccp(size.width / 2, size.height - 20));



// Add the label to HelloWorld layer as a child layer.

this->addChild(pLabel, 1);

建立一个 CCLabelTTF 并添加到子节点即可。





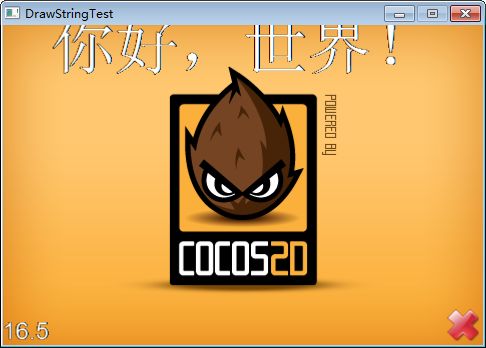

#2 绘制中文



但，如果绘制中文呢？



CCLabelTTF* pLabel = CCLabelTTF::labelWithString("你好，世界", "Thonburi", 64);



注意：需要使用VS的另存为功能



将含有中文字符串的源代码，保存为UTF-8格式

否则显示为乱码。



手动保存比较麻烦，可以使用批量转换工具，如：boomworks的“文件编码转换工具”



#3 文字锚点对齐与坐标计算



为了便于字体对齐，我们在很多游戏引擎中，都使用对齐锚点的功能，如j2me的anchor参数接口。



我们添加一个CCLayer，并重载他的draw函数，然后在draw中绘制十字线。

void HelloWorldLayer::draw()

{

        CCLayer::draw();



       CCSize s = CCDirector::sharedDirector()->getWinSize();



        glEnable(GL_LINE_SMOOTH);

        ccDrawLine( CCPointMake(0, s.height/2), CCPointMake(s.width, s.height/2) );

        ccDrawLine( CCPointMake(s.width/2, 0), CCPointMake(s.width/2, s.height) );

}

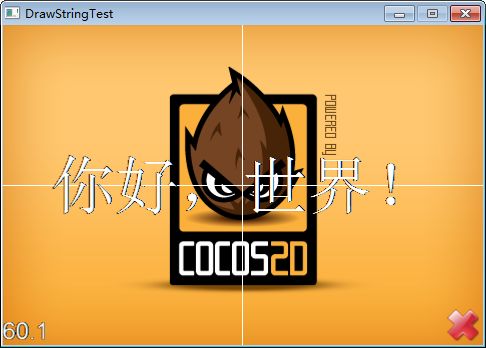

然后，我们重写绘制字体函数，将坐标修改为屏幕正中

pLabel->setPosition(ccp(size.width / 2, size.height/2));

可以看到，cocos2d默认锚点是node的中心。

如果要采用其他方式对齐，如左上角，可以使用 getContentSize() 获取CCSize。然后调整位置。



注意：中文字符获取宽高似乎有bug，在win32上面获得不了准确的数值。



注意：由于手机不同平台的适配方案不同，我们在写坐标时，不要使用绝对坐标值的加减，而应使用比例，乘除等方法。否则，开启适配函数后，坐标值会被映射成多个像素点，造成渲染错位。





第三部分：绘制图片



cocos2dx中并没有直接绘制图片的概念，我们一般是使用CCSprite。核心代码如下：



// 3. Add add a splash screen, show the cocos2d splash image.

CCSprite* pSprite = CCSprite::spriteWithFile("HelloWorld.png");

CC_BREAK_IF(! pSprite);



// Place the sprite on the center of the screen

pSprite->setFlipX(true); //可以手动设置图形旋转和镜像，而不是使用Action，因为有许多Action是个过程，而不是直接显示结果

pSprite->setRotation(90);

pSprite->setPosition(ccp(size.width/2, size.height/2));



// Add the sprite to HelloWorld layer as a child layer.

this->addChild(pSprite, 0);

绘制后的效果如下：
