4.1 概述
4.1.1 转发和路由选择
1.转发。当一个分组到达路由器的一条输入链路时，路由器必须将该分组移动到适当的输出链路。
2.路由选择。当分组从发送方流向接收方时，网络层必须决定这些分组所采用的路由或路径。
3.每台路由器都有一张转发表，链路层交换机基于链路层字段中的值做转发决定，路由器则是基于网络层的字段
4.连接建立
4.1.2 网络服务模型
1.确保交付
2.具有延时上界的确保交付
3.对于分组流：（1）有序分组交付（2）确保最小带宽（3）确保最大时延抖动（4）安全性服务
4.因特网提供的是尽力而为服务（best-effort service）
5.两个重要的ATM服务模型：（1）恒定比特率ATM网络服务CBR（2）可用比特率ATM网络服务ABR
4.2 虚电路和数据包网络
1.仅在网络层提供连接服务的计算机网络称为虚电路VC网络；仅在网络层提供无连接服务的计算机网络称为数据报网络。
4.2.1 虚电路网络
1.每个数据报都带有VC标识
2.网络的路由器必须为进行中的连接维持连接状态信息
3.虚电路中有3个明显的不同阶段：（1）虚电路建立（2）数据传送（3）虚电路拆除
4.相比与运输层的连接（只有两个端系统知情，路由器完全不知道），虚电路的连接，沿两个端系统之间路径上的路由器都要参与虚电路的建立，且每台路由器都完全知道经过它的所有虚电路。
5.信令报文/信令协议
4.2.2 数据报网络
1.路由器用目的地址的前缀与转发表中的表项进行匹配
2.转发表能够在任何时刻被修改
4.2.3 虚电路和数据报网络的由来
1.因特网服务模型使服务保证最少
4.3 路由器工作原理

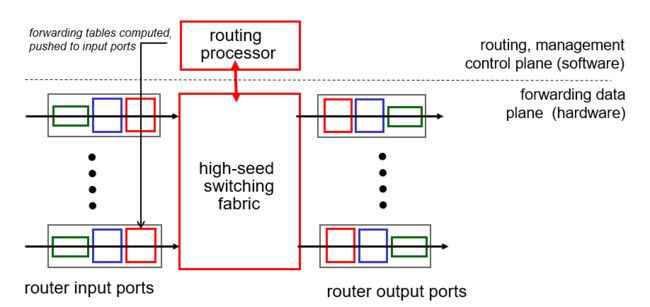

1.路由器的四个组成部分：（1）输入端口，物理接口（2）交换结构（3）输出端口（4）路由选择处理器
4.3.1 输入端口
4.3.2 交换结构
1.经内存交换，吞吐量小于B/2，B为内存单位时间读写分组数
2.经总线交换，吞吐量为1
3.经互联网络交换，如纵横交换，克服总线带宽限制
4.3.3 输出端口
4.3.4 何时出现排队
输出端口排队
1.输出端口排队，需要的缓存空间为，C为链路容量，N为TCP流。
2.输出端口排队就需要分组调度程序，用于挑选一个来发送，提供了服务质量保证。
3.缓存填满前就丢弃一个分组，以便向发送方提供一个拥塞信号。主动队列管理
输入端口排队
1.线路前部阻塞，即本身是可以发送的，但前一个阻塞了。
4.3.5 路由选择控制平面
1.网络范围的路由选择控制平面因此是分布式的
4.4 网际协议：因特网中的转发和编址

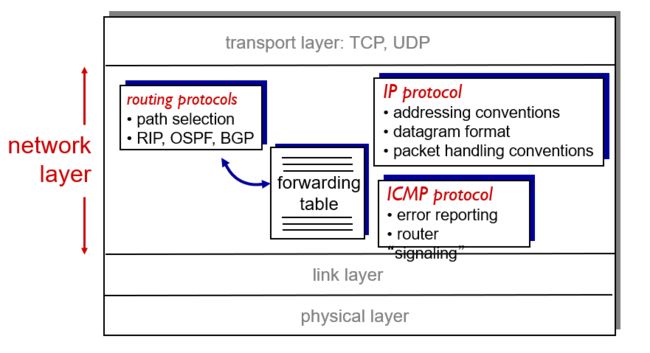

1.路由选择协议2.IP协议3.ICMP协议

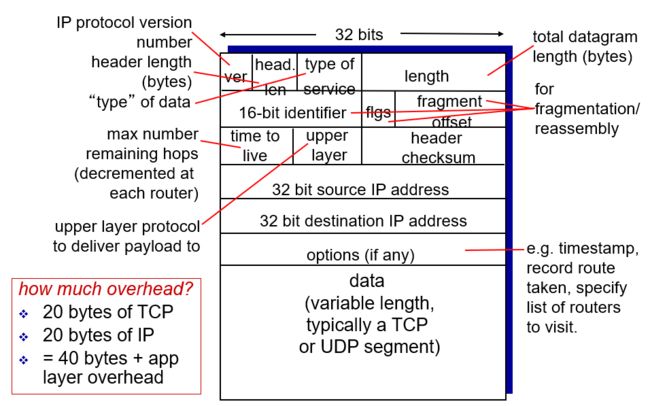

4.4.1 数据报格式
1.首部检验和只检验首部，而TCP/UDP检验和是对整个报文段进行的。
IP数据报分片
1.一个链路层帧能承载的最大数据量叫做最大传送单元MTU。
2.标识、标志和片偏移字段。最后一个片的标志比特被设为0，其他的标志比特被设为1
4.4.2 IPv4编址
1.点分十进制法
2.子网，如223.1.1.0/24，/24称为子网掩码
3.因特网的地址分配策略被称为无类别域间路由选择CIDR，对于子网可以写作a,b,c,d/x
4.分类编址，A类（/8）、B类（/16）、C类（/24）
5.广播地址，全为1
获取一块地址
获取主机地址：动态主机配置协议
ICANN
1.动态主机配置协议DHCP，即插即用协议。每个子网都有DHCP服务器。DHCP可以返回子网掩码、第一跳路由地址（默认网关）以及本地DNS服务器地址
2.DHCP客户-服务器交互四个步骤：（1）DHCP服务器发现，目的IP为广播，封装在UDP里（2）DHCP服务器提供，目的IP为广播，返回给用户推荐的地址、网络掩码以及IP地址租用期（3）DHCP请求（4）DHCP ACK
网络地址转换NAT
1.NAT转换表，端口号和IP地址转换
2.NAT是有争议的。如修改端口号，路由器应当处理第三层分组，NAT违反了端到端原则，可以直接用IPv6
3.存在NAT之外的客户端要访问NAT之内的服务器存在问题。
UPnP通用即插即用
为某些请求的公共端口号请求一个NAT映射，位于（专用IP地址，专用端口号）和（公共IP地址，公共端口号）之间
也可以使用外部服务器中继的方式解决
4.4.3 因特网控制报文协议ICMP
1.ICMP最典型的用途是差错报告。被主机和路由器用来彼此沟通网络层的信息。ICMP报文是承载在IP分组中的
2.Traceroute程序是由ICMP报文实现的。
3.源主机将一系列普通IP数据报发送到目的地，每个都携带了一个不可达的UDP端口号和UDP报文段，并设置第一个数据报的TTL为1，第二个为2...；当第n个数据报到达第n个路由器时，则返回第n台路由器的名字与IP地址.目的主机向源地主发送一个不可达的ICMP报文来结束发送UDP报文
4.4.4 IPv6
1.IPv6数据报格式
流标签：给属于特殊流的分组加上标签
跳限制：每经过一个路由器跳限制减1
2.从IPv4到IPv6的迁移
1.双栈dual-stack，会发生IPv4到IPv6转换过程中信息的丢失
2.建隧道tunneling（一种双栈方法）可以解决，将IPv6数据报封装进IPv4的数据中，等到接收端的IPv6接收到之后再从数据中取出来
4.5 路由选择算法
1.全局式路由选择算法，常被称作链路状态算法LS/分散式路由选择算法，距离向量算法DV
2.也可以分为静态路由算法和动态路由算法
3.分为负载敏感和负载迟钝
4.5.1 链路状态路由选择算法
1.网络拓扑和所有链路费用都是已知的。
2.Dijkstra算法和prim算法
3.Dijkstra算法时迭代算法，经过k次迭代，可知到k个结点的最低费用路径。
D（v）:到算法的本次迭代，从源结点到目的结点v的最低费用路径的费用
p（v）:从源到v沿着当前最低费用路径的前一结点
N‘：结点子集；如果从源到v的最低费用路径已经确定，则v在N'中
复杂度为,但可以优化到，有可能发生振荡（如果费用等于承载的负荷）
4.5.2 距离向量路由选择算法
1.每个结点都要从一个或多个直接相连邻居接收某些信息，执行结算，然后将其结果分发给邻居。
2.DV算法是一个迭代的、异步的和分布式的算法
3.
4.如果x的距离向量更新了就向每个邻居发送其更新后的距离向量。
DV算法：链路费用改变与链路故障
当其中一个路径变大时可能要迭代很多次才能全部更新一致（先更新在发送消息）
DV算法：增加毒性逆转
如果z通过y到达x,则z将告诉y，它到x的距离是无穷大
LS算法与DV算法的比较
1.报文复杂性。LS算法要求发送O(NE)个报文，DV算法只要给邻居发送
2.收敛速度。LS算法O（N^2），DV算法很慢，还会遇到无穷计数问题
3.健壮性。LS算法是分离的，DV算法会将不正确的结点计算值扩散到整个网络。
4.5.3 层次路由选择
1.自治系统AS。在相同的AS中的路由器全部运行相同的路由算法，且拥有彼此的信息
2.连接不同的AS的路由器叫网关路由器。
3.当一个AS连有多个AS时，该AS需要知道多个AS的目的地并把信息告诉该AS中的每个路由器。
4.如果多个网关都可达则选择费用最小的（热土豆法）
4.6 因特网中的路由选择
4.6.1 因特网中自治系统内部的路由选择：RIP
1.内部网关协议
2.路由选择信息协议RIP和开放最短路优先OSPF
3.在RIP中，路由选择更新信息在邻居之间通过使用一种RIP响应报文来交换
4.路由选择表
5.每隔30s，路由器会根据收到的通告更新转发表
6.如果过了180s没有收到邻居的报文，则可以认为该邻居将不再是可达的了。此时该路由器修改转发表并告知可达的邻居。也可以通过RIP请求报文，请求其邻居到指定目的地的费用（在UDP上使用端口520互相发送RIP报文）。
7.RIP在UNIX中是被当作应用层进程来实现的。

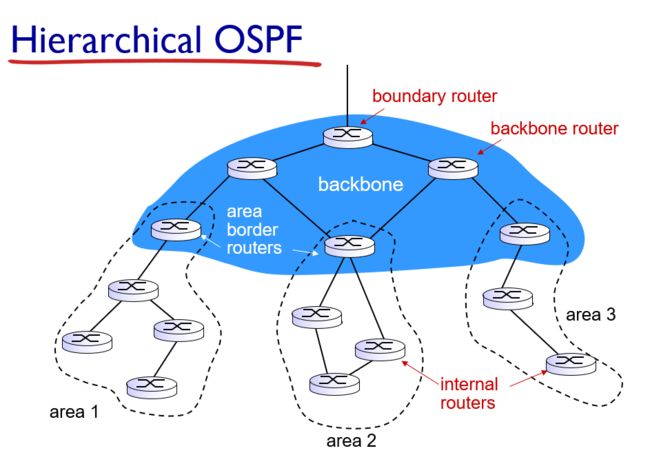

4.6.2 因特网中自治系统内部的路由选择：OSPF
1.OSPF的核心就是一个使用洪泛链路状态信息的链路状态协议和一个Dijkstra最低费用路径算法。
2.OSPF的优点：（1）安全（2）多条相同费用的路径（3）对单播或多播路由选择的综合支持（4）支持在单个路由选择域内的层次结构
4.6.3 自治系统间的路由选择：BGP
边界网关协议
1.BGP为每个AS提供一下工作的手段：（1）从相邻AS处获得子网可达性信息。（2）向本AS内部的所有路由器传播这些可达性信息（3）基于可达性信息和AS策略，决定到达子网的路由
BGP基础
1.半永久TCP连接来交换路由选择信息，对于每条连接的两台路由器称为BGP对等方，整个连接称为BGP会话，包括外部会话和内部会话
2.在BGP中目的地不是主机而是CIDR化的前缀
3.当一台路由器得知一个新前缀时，它为该前缀在其转发表中创建一个项
路径属性和BGP路由
1.一个自治系统由全局唯一的自治系统号所标识
2.当一台路由器通过BGP会话通告一个前缀时，它在前缀中包括一些BGP属性。带有属性的前缀称为一条路由。两个较为重要的属性是AS-PATH（前缀通告已经通过的AS）和NEXT-HOP
3.当一台网关路由器接收到一台路由通告时，它使用其输入策略来决定是否接收或过滤该路由，是否设置某种属性
BGP路由选择
1.BGP顺序调用下列消除规则，直到留下一条路由。
（1）路由被指派一个本地偏好值作为它们的属性之一
（2）在余下的路由中，具有最短AS-PATH的路由将被选择
（3）选择具有最靠近NEXT-HOP路由器的路由
（4）使用BGP标识符来选择路由
BGP Message
（1）OPEN（2）UPDATE（3）KEEPLIVE（4）NOTIFICATION
路由选择策略

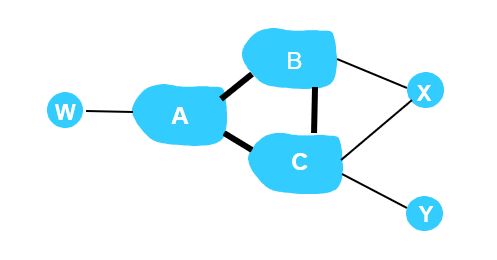

X不会告诉B，X能经过C到达Y，因此B也不会经过X转发目的地为C或Y的流量
对于提供商网络，比如B知道A能到W，B就会告诉X经过BA能到W，但B不会告诉C，A能到W，防止X走CA到W
