使用Wireshark抓包分析HTTPS报文-TLSv1.2单向认证

准备工作

1.获取本机器的IP。
[root@localhost ~]# ip addr | grep global | awk '{print $2}'
192.168.113.128/24

2.使用nslookup获取目标域名的IP信息。
[root@localhost ~]# nslookup www.baidu.com
Server:     192.168.113.2
Address:    192.168.113.2#53

Non-authoritative answer:
www.baidu.com   canonical name = www.a.shifen.com.
Name:   www.a.shifen.com
Address: 180.101.49.11
Name:   www.a.shifen.com
Address: 180.101.49.12

3.使用curl请求同时配合Wireshark进行抓包。
[root@localhost ~]# curl https://www.baidu.com
......

抓包分析


这是一个基于Diffie-Hellman的握手过程。

• 1.客户端192.168.113.128向服务端180.101.49.11发送Client Hello报文。报文中包含明文传输的客户端所支持的TLS协议版本号Version，生成的随机数Random，加密套件候选列表Cipher Suites，压缩方法Compression Methods等。



• 2.服务端向客户端发送Server Hello报文，报文中包含服务端选用的TLS版本号Version，服务端生成的随机数Random，服务端确认使用的加密套件Cipher Suite等。

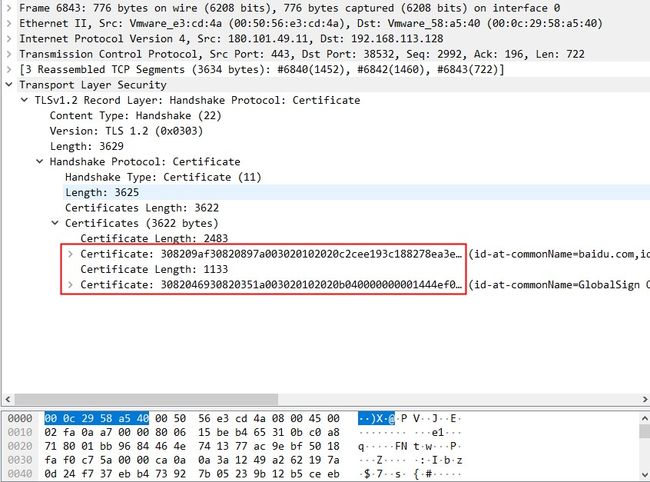

• 3.服务端向客户端发送Certificate报文，报文包含服务端的证书链和公钥信息。



• 4.服务端向客户端发送Server Key Exchange，Server Hello Done报文。报文中主要包含客户端随机数，服务端随机数，服务端随机数三个随机数通过私钥签名，同时告诉客户端Server Hello阶段结束。



• 5.客户端向服务端发送Client Key Exchange，Change Cipher Spec，Encrypted Handshake Message报文。客户端检查证书链信息无误之后，利用公钥验证服务端的签名，客户端利用服务端发来的DH参数生成预主密钥，再通过预主密钥和客户端随机数，服务端随机数生成主密钥。客户端发送客户端的DH参数。



• 6.服务端向客户端发送Change Cipher Spec报文。服务端根据客户端的DH参数，生成预主密钥，通过预主密钥和随机数生成主密钥，表示随后信息都将使用双方协商好的加密算法和密钥传输。



• 7.服务端向客户端发送Encrypted Handshake Message报文。
