【操作系统】Operation System-第13章-文件系统

操作系统—文件系统

基本概念

文件系统和文件

• 文件系统：一种用于持久性存储的系统抽象

  是操作系统中管理持久性数据的子系统，提供数据存储的访问功能

  ➢ 在存储器上：组织，控制，导航，访问和检索数据

  ➢ 大多数计算机系统包含文件系统

  ➢ 个人电脑，服务器，笔记本电脑

  ➢ ipad，Tivo / 机顶盒，手机 / 掌上电脑

  ➢ Google可能也是由一个文件系统构成的

• 文件：文件系统中的一个单元的相关数据在操作系统中的抽象

  是具有符号名，由字节序列构成的数据项集合

  ➢ 文件系统的基本数据单位

  ➢ 文件名是文件的标志符号

文件系统的功能

• 分配文件磁盘空间

  ➢ 管理文件块（哪一块属于哪一个文件）

  ➢ 管理空闲空间（哪一块是空闲的）

  ➢ 分配算法（策略）

• 管理文件集合

  ➢ 定位文件及其内容

  ➢ 命名：通过名字找到文件的接口

  ➢ 最常见：分层文件系统

  ➢ 文件系统类型（组织文件的不同方式）

• 提供的便利及特征

  ➢ 保护：分层来保护数据安全

  ➢ 可靠性 / 持久性：保持文件的持久即使发生崩溃，媒体错误，攻击等

文件和块

• 文件属性

  ➢ 名称，类型，位置，大小，保护，创建者，创建时间，最久修改时间，…

• 文件头

  ➢ 在存储元数据中保存了每个文件的信息

  ➢ 保存文件的属性

  ➢ 跟踪哪一块存储块属于逻辑上文件结构的哪个偏移

文件描述符

• 文件使用模式

  ➢ 使用程序必须在使用前先“打开”文件

  f = open(name， flag);
  ...
  ... = read(f, ...);
  ...
  close(f);


• 内核跟踪每个进程打开的文件

  ➢ 操作系统为每个进程维护一个打开文件表

  ➢ 一个打开文件描述符是这个表中的索引

• 需要元数据来管理打开文件：

  ➢ 文件指针：指向最近的一次读写位置，每个进程分别维护自己的打开文件指针

  ➢ 文件打开计数：记录文件打开的次数 - 当最后一个进程关闭了文件时，允许将其从打开文件表中移除

  ➢ 文件磁盘位置：缓存数据访问信息

  ➢ 访问权限：每个程序访问模式信息

文件的用户视图和系统视图

• 用户视图

  ➢ 持久的数据结构

• 系统访问接口

  ➢ 字节序列的集合（UNIX）

  ➢ 系统不会关心你想存储在磁盘上的任何的数据结构

• 操作系统内部视角

  ➢ 块的集合（块是逻辑存储单元，而扇区是物理存储单元）

  ➢ 块大小<> 扇区大小：在UNIX中，块的大小是4KB

用户视图到系统视图的转换

• 当用户说：给我2-12字节空间时会发生什么？（进程读文件）

  ➢ 获取字节所在的块

  ➢ 返回快内对应部分

• 如果要写2-12字节？（进程写文件）

  ➢ 获取块

  ➢ 修改块内对应部分

  ➢ 写回块

• 在文件系统中的所有操作都是在整个块空间上进行的（基本操作单位是数据块）

  ➢ 举个例子，getc() putc()： 即使每次只访问1字节的数据，也会缓存目标数据4096字节（一个磁盘块）

访问模式

• 用户怎么访问文件

  ➢ 在系统层面需要知道用户的访问模式

• 顺序访问：按字节依次读取

  ➢ 几乎所有的访问都是这种方式

• 随机访问：从中间读写

  ➢ 不常用，但是仍然重要。例如：虚拟内存支持文件，内存页存储在文件中

  ➢ 更加快速 - 不希望获取文件中间的内容的时候也必须先获取块内所有字节

• 基于内容（索引）访问：通过数据特征索引

  ➢ 通常操作系统不完整提供索引访问

  ➢ 数据库是建立在索引内容的磁盘访问上（需要高效的随机访问）

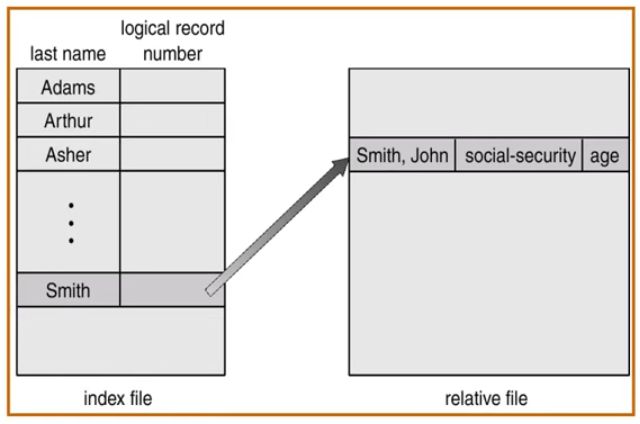

索引访问文件示例

文件内部结构

• 无结构

  ➢ 单词、比特的队列

• 简单记录结构

  ➢ 列

  ➢ 固定长度

  ➢ 可变长度

• 复杂结构

  ➢ 格式化的文档（如，MS word， PDF）

  ➢ 可执行文件

  ➢ …

文件共享和访问控制

• 多用户系统中的文件共享是很必要的

• 访问控制

  ➢ 谁能够获得哪些文件的哪些访问权限

  ➢ 访问模式：读，写，执行，删除，列举等

• 文件访问控制列表（ACL）

  ➢ <文件实体， 权限>

• Unix模式

  ➢ <用户|组|所有人，读|写|可执行>

  ➢ 用户ID识别用户，表明每个用户所允许的权限及保护模式

  ➢ 组ID允许用户组成组，并指定了组访问权限

语义一致性

• 指定多用户 / 客户如何同时访问共享文件：

  ➢ 和过程同步算法相似

  ➢ 因磁盘IO和网络延迟而设计简单

• UNIX文件系统（UFS）语义

  ➢ 对打开文件的写入内容立即对其他打开同一文件的其他用户可见

  ➢ 共享文件指针允许多用户同时读取和写入文件

• 会话语义

  ➢ 写入内容只有当文件关闭时可见

• 锁

  ➢ 一些操作系统和文件系统提供该功能

目录

分层文件系统

• 文件以目录的方式组织起来

• 目录是一类特殊的文件

  ➢ 每个目录都包含了一张表

• 目录和文件的树型结构

  ➢ 早期的文件系统是扁平的（只有一层目录）

• 层次名称空间



目录操作

• 典型操作

  ➢ 搜索文件

  ➢ 创建文件

  ➢ 删除文件

  ➢ 枚举目录

  ➢ 重命名文件

  ➢ 在文件系统中遍历一个路径

• 操作系统应该只允许内核模式修改目录

  ➢ 确保映射的完整性

  ➢ 应用程序能够读目录（如 ls）

目录实现

• 文件名的线性列表，包含了指向数据块的指针

  ➢ 编程简单

  ➢ 执行耗时

• Hash表 - hash数据结构的线性表

  ➢ 减少目录搜索时间

  ➢ 碰撞 - 两个文件名的hash值相同

  ➢ 固定大小

名字解析（路径遍历）

• 名字解析：逻辑名字转换成物理资源（如文件）的过程

  ➢ 在文件系统中：到实际文件的文件名（路径）

  ➢ 遍历文件目录直到找到目标文件

• 举例：解析 “/bin/ls”

  ➢ 读取root的文件头（在磁盘固定位置）

  ➢ 读取root的数据块：搜索 “bin” 项

  ➢ 读取bin的文件头

  ➢ 读取bin的数据块：搜索 “ls” 项

  ➢ 读取ls的文件头

• 当前工作目录（PWD）

  ➢ 每个进程都会指向一个文件目录用于解析文件名

  ➢ 允许用户指定相对路径来代替绝对路径，如，用 PWD=“/bin” 能够解析 “ls”

文件系统挂载

• 一个文件系统需要先挂载才能被访问
• 一个未挂载的文件系统被挂载在挂载点上

文件别名

• 两个或多个文件名关联同一个文件



• 硬链接：多个文件项指向一个文件

• 软链接：以“快捷方式”指向其他文件

  ➢ 通过存储真实文件的逻辑名称来实现

• 如果删除一个有别名的文件会如何呢？

  ➢ 这个别名将成为一个 “悬空指针”

• Backpointers方案：

  ➢ 每个文件有一个包含多个backpointers的列表，所以删除所有的backpointers

  ➢ Backpointers使用菊花链管理

• 添加一个间接层：目录项数据结构

  ➢ 链接 - 已存在文件的另外一个名字（指针）

  ➢ 链接处理 - 跟随指针来定位文件

文件目录中的循环

• 如何保证没有循环？

  ➢ 只允许到文件的链接，不允许在子目录的链接

  ➢ 增加链接时，用循环检测算法确定是否合理

• 更多实践

  ➢ 限制路径可遍历文件目录的数量

文件系统种类

• 磁盘文件系统

  ➢ 文件存储在数据存储设备上，如磁盘

  ➢ 例如：FAT，NTFS，ext2/3，ISO9660 等

• 数据库文件系统

  ➢ 文件特征是可被寻址（辨识）的

  ➢ 例如：WinFS

• 日志文件系统

  ➢ 记录文件系统的修改/事件

  ➢ 例如：journaling file system

• 网络 / 分布式文件系统

  ➢ 例如：NF，SMB，AFS，GFS

• 特殊 / 虚拟文件系统

网络 / 分布式文件系统

• 文件可以通过网络被共享

  ➢ 文件位于远程服务器

  ➢ 客户端远程挂载服务器文件系统

  ➢ 标准系统文件访问被转换成远程访问

  ➢ 标准文件共享协议：NFS for Unix，CIFS for Windows

• 分布式文件系统的挑战

  ➢ 客户端和客户端上的用户辨别起来很复杂

  ​ √ 例如，NFS是不安全的

  ➢ 一致性问题

  ➢ 错误处理模式

虚拟文件系统

• 分层结构

  ➢ 顶层：文件 / 文件系统API

  ➢ 上层：虚拟（逻辑）文件系统 （将所有设备IO，网络IO全抽象成为文件，使得接口一致）

  ➢ 底层：特定文件系统模块

• 目的

  ➢ 对所有不同文件系统的抽象

• 功能

  ➢ 提供相同的文件和文件系统接口

  ➢ 管理所有文件和文件系统关联的数据结构

  ➢ 高效查询例程，遍历文件系统

  ➢ 与特定文件系统模块的交互

基本数据结构

• 卷控制块（UNIX：“superblock”）

  ➢ 每个文件系统一个

  ➢ 文件系统详细信息

  ➢ 块、块大小、空余块、计数 / 指针等

• 文件控制块（UNIX：“vnode” or “inode”）

  ➢ 每个文件一个

  ➢ 文件详细信息

  ➢ 许可、拥有者、大小、数据库位置等

• 目录节点（Linux：“dentry”）

  ➢ 每个目录项一个（目录和文件）

  ➢ 将目录项数据结构及树形布局编码成树形数据结构

  ➢ 指向文件控制块、父节点、项目列表等

• 文件系统数据结构

  ➢ 卷控制块（每个文件系统一个）

  ➢ 文件控制块（每个文件一个）

  ➢ 目录节点（每个目录项一个）

• 持续存储在二级存储中

  ➢ 在分配在存储设备中的数据块中

• 当需要时加载进内存

  ➢ 卷控制块：当文件系统挂载时进入内存

  ➢ 文件控制块：当文件被访问时进入内存

  ➢ 目录节点：在遍历一个文件路径时进入内存

数据块缓存

• 数据块按需读入内存

  ➢ 提供read()操作

  ➢ 预读：预先读取后面的数据块

• 数据块使用后被缓存

  ➢ 假设数据将会再次被使用

  ➢ 写操作可能被缓存和延迟写入

• 两种数据块缓存方式

  ➢ 普通缓冲区缓存

  ➢ 页缓存：同一缓存数据块和内存页

• 分页要求

  ➢ 当需要一个页时才将其载入内存

• 支持存储

  ➢ 一个页（在虚拟地址空间中）可以被映射到一个本地文件中（在二级存储中）

• 文件数据块的页缓存

  ➢ 在虚拟内存中文件数据块被映射成页

  ➢ 文件的读/写操作被转换成对内存的访问

  ➢ 可能导致缺页和/或设置为脏页

  ➢ 问题：页置换 - 从进程或文件页缓存中？页置换算法需要协调虚拟存储和页缓存间的页面数。

打开文件的数据结构

• 打开文件描述符

  ➢ 每个被打开的文件一个都有一个文件描述符

  ➢ 文件状态信息

  ➢ 目录项，当前文件指针，文件操作设置等

• 打开文件表

  ➢ 一个进程一个

  ➢ 一个系统级的

  ➢ 每个卷控制块也会保存一个列表

  ➢ 所以如果有文件被打开将不能被卸载

打开文件锁

• 一些操作系统和文件系统提供该功能

• 调节对文件的访问

• 强制和劝告：

  ➢ 强制 - 根据锁保持情况和需求拒绝访问

  ➢ 劝告 - 进程可以查找锁的状态来决定怎么做

文件分配

文件大小

• 大多数文件都很小

  ➢ 需要对小文件提供强力的支持

  ➢ 块空间不能太小

• 一些文件非常大

  ➢ 必须支持大文件（64-bit 文件偏移）

  ➢ 大文件访问需要相当高效

文件分配

• 如何为一个文件分配数据块

• 分配方式

  ➢ 连续分配

  ➢ 链式分配

  ➢ 索引分配

• 指标

  ➢ 高效：如存储利用（外部碎片）

  ➢ 表现：如访问速度

连续分配

• 文件头指定起始块和长度

• 位置 / 分配策略

  ➢ 最先匹配，最佳匹配，…

• 优势

  ➢ 文件读取表现好

  ➢ 高效的顺序和随机访问

• 劣势

  ➢ 碎片！

  ➢ 文件增长问题

  ​ √ 预分配？

  ​ √ 按需分配？

链式分配

• 文件以数据块链表方式存储

• 文件头包含了到第一块和最后一块的指针

• 优点

  ➢ 创建，增大，缩小很容易

  ➢ 没有碎片

• 缺点

  ➢ 不可能进行真正的随机访问

  ➢ 可靠性

  ​ √ 破坏一个链然后…

索引分配

• 为每个文件创建一个名为索引数据块的非数据数据块

  ➢ 到文件数据块的指针列表

• 文件头包含了索引数据块

• 优点

  ➢ 创建，增大，缩小很容易

  ➢ 没有碎片

  ➢ 支持直接访问

• 缺点

  ➢ 当文件很小时，存储索引的开销

  ➢ 如何处理大文件？链式、分层

在早期的Unix系统中就采用了多级索引块方式，UFS多级索引分配：

大文件的问题

• 文件头包含13个指针

  ➢ 10个指针指向数据块

  ➢ 第11个指针指向索引块

  ➢ 第12个指针指向二级索引块

  ➢ 第13个指针指向三级索引块

• 效果

  ➢ 提高了文件大小限制阈值

  ➢ 动态分配数据块，文件扩展很容易

  ➢ 小文件开销小

  ➢ 只为大文件分配间接数据块，大文件在访问数据块时需要大量查询

这几种办法都有各自的优点和缺点，在实际使用时会把这几种方法组合到一起来用。

空闲空间列表

• 跟踪在存储中的所有未分配的数据块
• 空闲空间列表存储在哪里？
• 空闲空间列表的最佳数据结构是什么样的？

位图

• 用位图代表空闲数据块列表：

  ➢ $1111111111110011101001010111...$

  ➢ 如果 $i=0$ 表明数据块 $i$ 是空闲的，反之则已分配

• 使用简单但是可能会是一个 $bigvector$：

  ➢ $160GBdisk\to 40Mblocks\to 5MBworthofbits$

  ➢ 然而，如果空闲空间在磁盘中均匀分布，那么在找到 “$0$” 之前需要扫描 $n/r$

  ​ √ $n=磁盘上数据块总数$

  ​ √ $r=空闲块的数目$

保证一致性

• 需要保护：

  ➢ 指向空闲列表的指针

  ➢ 位图

  ​ √ 必须保存在磁盘上

  ​ √ 在内存和磁盘拷贝可能有所不同

  ​ √ 不允许block[i]在内存中的状态为bit[i] = 1而在磁盘中bit[i] = 0

• 解决：

  ➢ 在磁盘上设置bit[i] = 1

  ➢ 分配block[i]

  ➢ 在内存中设置bit[i] = 1

其他空闲空间列表方式

多磁盘管理 - RAID

• 通常磁盘通过分区来最大限度减小寻道时间

  ➢ 一个分区是一个柱面的集合

  ➢ 每个分区都是逻辑上独立的磁盘

• 分区：硬件磁盘的一种适合操作系统指定格式的划分

• 卷：一个拥有完整文件系统实例的可访问的存储空间

  ➢ 通常常驻在磁盘的单个分区上

多磁盘管理

• 使用多个并行磁盘来增加

  ➢ 吞吐量（通过并行）

  ➢ 可靠性和可用性（通过冗余）

• 冗余磁盘阵列 - RAID（Redundant Array of Inexpensive Disks）

  ➢ 各种磁盘管理技术

  ➢ RAID levels：不同RAID分类（如，RAID-0，RAID-1，RAID-5）

• 实现

  ➢ 软件：在操作系统内核：存储 / 卷管理

  ➢ 硬件：RAID硬件控制器（I/O）

RAID-0

磁盘条带化

• 数据块分成多个子块，存储在独立的磁盘中

  ➢ 和内存交叉相似

• 通过更大的有效块大小来提供更大的磁盘带宽

存储的时候磁盘分成三个子块，写数据 三个磁盘同时写，读也是同时读三个，速度会提升接近三倍；如果读的数据量比较小 只有第一组，那么速度是没有提升的。

RAID-1

磁盘镜像

• 可靠性成倍增长

• 读取性能线性增加

  ➢ 向两个磁盘写入，从任何一个读取

提高可靠性，但也有一定的代价。

RAID-4

带校验的磁盘条带化（结合RAID-0、RAID-1）

• 数据块级磁带配有专用奇偶校验磁盘

  ➢ 允许从任意一个故障磁盘中恢复

  ➢ 例如：存储8，9，10，11，12，13，14，15，0，1，2，3

既能够提高性能，又能增加可靠性。

如果 $Disk1-4$ 任何一个盘的数据丢失，可以通过另一个特殊的盘 $PariryDisk$ 把坏的数据恢复，通过纠错码的方式，假设某一个 $Dis{k}_i$ 坏了，$PariryDisk$ 中存的数据其实是数字的奇偶校验，可以把坏掉的盘的数据反推出来；

用额外的一个盘来完成容错的功能，出现一个故障可以恢复，但出现多个故障就不行了。

当 $Disk1-4$ 任何一个磁盘进行写操作，此时 $PariryDisk$ 也需要进行一次写操作，所以它的读写非常频繁，会出现瓶颈，能否把 $PariryDisk$ 的开销均匀的分布在不同的盘中？↓

RAID-5

带分布式校验的磁盘条带化

• 每个条带块有一个奇偶校验块

  ➢ 但同样 只允许有一个磁盘错误

基于位和基于块的磁盘条带化

• 条带化和奇偶校验按byte-by-byte或者bit-by-bit

  ➢ RAID-0/4/5：block-wise（基于数据块）

  ➢ RAID-3：bit-wise（基于位）

• 例如：在RAID- 3系统中存储bit-string 101（粒度太细，不实用）



RAID-6

• 每个条带块有两个冗余块

  ➢ 有一种特殊的编码方式

  ➢ 允许两个磁盘错误

进步一提高可靠性，当然这种可靠性到底提了多少，跟你数据的重要性和对可靠性的要求的不同而不同。

RAID嵌套

磁盘调度

此内容我放在了下一章：【操作系统】Operation System-第14章-I/O子系统

整理自 【清华大学】 操作系统
