SVG



SVG: scalable vector graphics

　　1、使用XML定义图形

　　2、图像可伸缩，尺寸更小，放大或者是改变尺寸时图片质量不会有所损失

　　3、除了IE需要安装插件，其他浏览器都支持SVG文件

　　4、svg文件需以.svg后缀保存

　　5、svg文件可以通过标签嵌入html文档：<embed>、<object>或者是<iframe>(注意使用object时不能使用脚本)

　　6、html5允许svg标签直接在HTML文件中使用

---





预定义形状：

　　

<rect> ： 矩形 x、y分别是距离左侧和顶端的位置；rx、ry用于产生圆角；fill-opacity和stroke-opacity分别定义填充颜色和笔触颜色的透明度



<circle>： cx、cy定义原点坐标（忽略时为0，0），r圆半径



<eclipse>：cx、cy原点坐标 rx、xy半径



<line>： x1、x2、y1、y2 x方向和开始和结束和y方向的开始和结束



<polyline>： points定义每个点的x左边和y坐标



<polygon>：多边形 同polyline用points定义坐标



<path> : 路径，稍微有点复杂如下：　大写表示绝对定位、小写表示相对定位　　


　　　　M = moveto

　　　　L = lineto

　　　　H = horizontal lineto

　　　　V = vertical lineto

　　　　C = curveto

　　　　S = smooth curveto

　　　　Q = quadratic Belzier curve

　　　　T = smooth quadratic Belzier curveto

　　　　A = elliptical Arc

　　　　Z = closepath



---



滤镜：

1、可在每个svg元素上定义多个滤镜，

2、需在<defs>标签中嵌套定义svg滤镜，将filter标签嵌套在defs中eg：

<defs>

<filter id = "gaus_blur">

<feGaussianBlur in="SourceGraphic" stdDeviation="3"/> //in定义由整个图像创建效果

</filter>

</defs>

3、用filter定义的同一滤镜可以被多个元素使用，使用时filter:url方式eg：引用上面的滤镜<filter="url(#gaus_blur)">

4、支持的滤镜如下：

feBlend

feColorMatrix

feComponentTransfer

feComposite

feConvolveMatrix

feDiffuseLighting

feDisplacementMap

feFlood

feGaussianBlur

feImage

feMerge

feMorphology

feOffset

feSpecularLighting

feTile

feTurbulence

feDistantLight

fePointLight

feSpotLight



---



渐变： 支持线性渐变和放射渐变



<linearGradient>:线性渐变，也是必须嵌套在<defs>标签中，x1,x2,y1,y2定义渐变的开始和结束

eg：

<defs>

<linearGradient id="orange_red" x1="0%" y1="0%" x2="100%" y2="0%">

<stop offset="0%" style="stop-color:rgb(255,255,0);stop-opacity:1"/>

<stop offset="100%" style="stop-color:rgb(255,0,0);stop-opacity:1"/>

</linearGradient>

</defs>



<ellipse cx="200" cy="190" rx="85" ry="55"

style="fill:url(#orange_red)"/>



<radialGradient>: 放射性渐变，也是必须嵌套在<defs>标签中

eg：

<defs>

<radialGradient id="grey_blue" cx="50%" cy="50%" r="50%"

fx="50%" fy="50%">

<stop offset="0%" style="stop-color:rgb(200,200,200);

stop-opacity:0"/>

<stop offset="100%" style="stop-color:rgb(0,0,255);

stop-opacity:1"/>

</radialGradient>

</defs>



<ellipse cx="230" cy="200" rx="110" ry="100"

style="fill:url(#grey_blue)"/>



---





例子：



eg1：svg文件形式

<?xml version="1.0">



<svg width="100%" height="100%" version="1.1"

xmlns="http://www.w3.org/2000/svg">



<circle cx="100" cy="50" r="40" stroke="black"

stroke-width="2" fill="red"/>



</svg>

//stroke控制轮廓

结果：红色圆，边线为黑色



eg2：饼图：

/*

    创建一个svg元素，并在其中绘制一个饼图

    参数：

        data：用于绘制的数字类型的数组，数组的每一项都表示饼状图的一个栔

        width,height: SVG图形的高和宽，单位为像素

        cx、cy、r：饼状图的圆心及半径

        colors：包含html颜色信息的数组，每种颜色代表饼状图的每一个栔的颜色

        labels：标签数组，说明饼状图的每一个栔代表的含义

        lx、ly：饼状图的左上角

*/





function pieChart(data, width, height, cx, cy, r, colors, labels, lx, ly){

    //svg元素的xml命名空间

    var svgns = "http://www.w3.org/2000/svg";



    //创建svg元素

    var chart = document.createElementNS(svgns, "svg:svg");

    chart.setAttribute("width", width);

    chart.setAttribute("height", height);

    chart.setAttribute("viewBox", "0 0 " + width + " " + height); //viewBox为坐标系



    //累加data的值，以便于知道饼状图的大小

    var total = 0;

    for(var i = 0; i < data.length; i++){

        total += data[i];

    }



    //计算饼状图的每个分片的大小，角度以弧度制计算

    var angles = [];

    for(var i = 0; i < data.length; i++){

        angles[i] = data[i]/total*Math.PI*2;

    }



    //栔的开始位置和结束位置以及和圆交汇的两个点的坐标位置,12点钟放

    var startAngle = 0,

        endAngle,

        x1,

        y1,

        x2,

        y2;

    for(var i = 0; i < data.length; i++){

        endAngle = startAngle + angles[i];

        x1 = cx + r*Math.sin(startAngle);

        y1 = cy - r*Math.cos(startAngle);

        x2 = cx + r*Math.sin(endAngle);

        y2 = cy - r*Math.cos(endAngle);



        //判断角度是否大于半圆

        var big = 0;

        if(endAngle - startAngle > Math.PI){

            big = 1;

        }



        //使用<svg:path>描述栔，使用createElementNS创建该元素

        var path = document.createElementNS(svgns, "path");



        //设置路径

        var d = "M " + cx + "," + cy + " L " + x1 + "," + y1 + " A " + r + "," + r + " 0 " + big + " 1 " + x2 + "," + y2 + " Z";

        path.setAttribute("d", d);

        path.setAttribute("fill", colors[i]);

        path.setAttribute("stroke", "black");

        path.setAttribute("stroke-width", "2");

        chart.appendChild(path);



        //下一个栔从此处开始

        startAngle = endAngle;



        //绘制小方格表示图例

        var icon = document.createElementNS(svgns, "rect");

        icon.setAttribute("x", lx);

        icon.setAttribute("y", ly + 30*i);

        icon.setAttribute("width", 20);

        icon.setAttribute("height", 20);

        icon.setAttribute("fill", colors[i]);

        icon.setAttribute("stroke", "black");

        icon.setAttribute("stroke-width", "2");

        chart.appendChild(icon);



        //为右边的小方格添加标签

        var label = document.createElementNS(svgns, "text");

        label.setAttribute("x", lx + 30);

        label.setAttribute("y", ly + 30*i + 18);

        label.setAttribute("font-family", "sans-serif");

        label.setAttribute("font-size", "16");



        label.appendChild(document.createTextNode(labels[i]));

        chart.appendChild(label);

    }



    return chart;



}

<body onload = "document.body.appendChild(pieChart([12,23,34,45], 640, 400, 200, 200, 150,['red', 'blue', 'yellow', 'green'],['North', 'South', 'East', 'West'],400,100))">

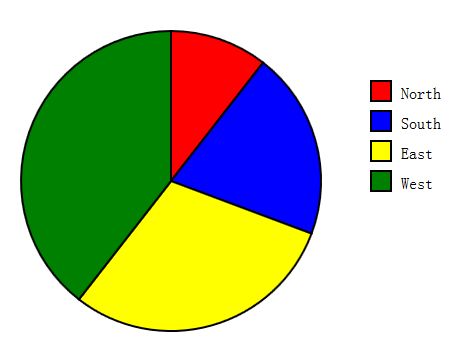

结果：





 eg3：时钟：

function svgClock(){

    var now = new Date();

    var min = now.getMinutes();

    var hour = (now.getHours() % 12) + min/60;

    var minAngle = min * 6; //每6度一分钟

    var hourAngle = hour * 30; //每30度一小时



    var minHand  = document.getElementById("minuteHand");

    var hourHand = document.getElementById("hourHand");

    var clock = document.getElementById("clock");



    minHand.setAttribute("transform", "rotate(" + minAngle + ",50,50)");

    hourHand.setAttribute("transform", "rotate(" + hourAngle + ",50,50)");

    clock.setAttribute("fill","#eef" );



    //每一分钟更新下时间

    setTimeout(svgClock, 60000);

}

#clock {

    stroke: black;  /*stroke定义轮廓颜色*/

    stroke-linecap: round;  /*圆角*/

    fill: #eef; /*浅蓝色背景*/

}



#face {

    stroke-width : 3px; /*时钟的外边框*/

}



#ticks {

    stroke-width: 2; /*标记每个小时的线段*/

}



#hourHand {

    stroke-width: 5px;.

}



#minuteHand {

    stoke-width: 3px;

}



#numbers {

    font-family: sans-resif;

    font-size: 7pt;

    font-weight: bold;



    text-anchor: middle;

    stroke: none;

    fill: black;

}



<body onload="svgClock()">

    <svg id="clock" viewBox="0 0 100 100" width="500" height="500">

        <defs>

            <filter id="shadow" x="-50%" y="-50%" width="500" height="500">

                <feGaussianBlur in="SourceAlpha" stdDeviation="1" result="blur"> <!-- 设置滤镜 -->

                <feOffset in="blur" dx="1" dy="1" result="shadow"/>

                <feMerge>

                    <feMergeNode in="SourceGraphic"/>

                    <feMergeNode in="shadow"/>

                </feMerge>

            </filter>

        </defs>



        <circle id="face" cx="50" cy="50" r="45"/> <!-- 钟面 -->



        <g id="ticks">  <!-- 12小时的刻度 g用于将元素组合 -->

            <line x1="50" y1="5.000" x2="50.00" y2="10.00"/>

            <line x1="72.50" y1="11.03" x2="70.00" y2="15.36"/>

            <line x1="88.97" y1="27.50" x2="84.64" y2="30.00"/>

            <line x1="95.00" y1="50.00" x2="90.00" y2="50.00"/>

            <line x1="88.97" y1="72.50" x2="84.64" y2="70.00"/>

            <line x1="72.50" y1="88.97" x2="70.00" y2="84.64"/>

            <line x1="50.00" y1="95.00" x2="50.00" y2="90.00"/>

            <line x1="27.50" y1="88.97" x2="30.00" y2="84.64"/>

            <line x1="11.03" y1="72.50" x2="15.36" y2="70.00"/>

            <line x1="5.000" y1="50.00" x2="10.00" y2="50.00"/>

            <line x1="11.03" y1="27.50" x2="15.36" y2="30.00"/>

            <line x1="27.50" y1="11.03" x2="30.00" y2="15.36"/>

        <g/>



        <g id="numbers"> <!-- 标记重要的刻度值，3,6,9,12等 -->

            <text x="50" y="18">12</text>

            <text x="85" y="53">3</text>

            <text x="50" y="88">6</text>

            <text x="15" y="53">9</text>

        </g>



        <g id="hands" > <!-- 初始绘制成竖直的指针，之后通js旋转，并且给指针加上阴影 -->

            <line id="hourHand"  x1="50" y1="50" x2="50" y2="24"/>

            <line id="minuteHand"  x1="50" y1="50" x2="50" y2="20"/>

        </g>

    </svg>

</body>

结果：
