可视化拖拽组件库一些技术要点原理分析（四）

本文是可视化拖拽系列的第四篇，比起之前的三篇文章，这篇功能点要稍微少一点，总共有五点：

1. SVG 组件
2. 动态属性面板
3. 数据来源（接口请求）
4. 组件联动
5. 组件按需加载

如果你对我之前的系列文章不是很了解，建议先把这三篇文章看一遍，再来阅读本文（否则没有上下文，不太好理解）：

• 可视化拖拽组件库一些技术要点原理分析
• 可视化拖拽组件库一些技术要点原理分析（二）
• 可视化拖拽组件库一些技术要点原理分析（三）

另附上项目、在线 DEMO 地址：

• 一个低代码（可视化拖拽）教学项目
• 在线 DEMO

SVG 组件

目前项目里提供的自定义组件都是支持自由放大缩小的，不过他们有一个共同点——都是规则形状。也就是说对它们放大缩小，直接改变宽高就可以实现了，无需做其他处理。但是不规则形状就不一样了，譬如一个五角星，你得考虑放大缩小时，如何成比例的改变尺寸。最终，我采用了 svg 的方案来实现（还考虑过用 iconfont 来实现，不过有缺陷，放弃了），下面让我们来看看具体的实现细节。

用 SVG 画一个五角星

假设我们需要画一个 100 * 100 的五角星，它的代码是这样的：

svg 上的版本、命名空间之类的属性不是很重要，可以先忽略。重点是 polygon 这个元素，它在 svg 中定义了一个由一组首尾相连的直线线段构成的闭合多边形形状，最后一点连接到第一点。也就是说这个多边形由一系列坐标点组成，相连的点之间会自动连上。polygon 的 points 属性用来表示多边形的一系列坐标点，每个坐标点由 x y 坐标组成，每个坐标点之间用 ,逗号分隔。

上图就是一个用 svg 画的五角星，它由十个坐标点组成 50 0,62.5 37.5,100 37.5,75 62.5,87.5 100,50 75,12.5 100,25 62.5,0 37.5,37.5 37.5。由于这是一个 100*100 的五角星，所以我们能够很容易的根据每个坐标点的数值算出它们在五角星（坐标系）中所占的比例。譬如第一个点是 p1(50,0)，那么它的 x y 坐标比例是 50%, 0；第二个点 p2(62.5,37.5)，对应的比例是 62.5%, 37.5%...

// 五角星十个坐标点的比例集合
const points = [
    [0.5, 0],
    [0.625, 0.375],
    [1, 0.375],
    [0.75, 0.625],
    [0.875, 1],
    [0.5, 0.75],
    [0.125, 1],
    [0.25, 0.625],
    [0, 0.375],
    [0.375, 0.375],
]

既然知道了五角星的比例，那么要画出其他尺寸的五角星也就易如反掌了。我们只需要在每次对五角星进行放大缩小，改变它的尺寸时，等比例的给出每个坐标点的具体数值即要。

其他 SVG 组件

同理，要画其他类型的 svg 组件，我们只要知道它们坐标点所占的比例就可以了。如果你不知道一个 svg 怎么画，可以网上搜一下，先找一个能用的 svg 代码（这个五角星的 svg 代码，就是在网上找的）。然后再计算它们每个坐标点所占的比例，转成小数点的形式，最后把这些数据代入上面提供的 drawPolygon() 函数即可。譬如画一个三角形的代码是这样的：

function drawTriangle(width, height) {
    const points = [
        [0.5, 0.05],
        [1, 0.95],
        [0, 0.95],
    ]

    const coordinatePoints = points.map(point => width * point[0] + ' ' + height * point[1])
    this.points = coordinatePoints.toString() // 得出三角形的 points 属性数据
}

动态属性面板

目前所有自定义组件的属性面板都共用同一个 AttrList 组件。因此弊端很明显，需要在这里写很多 if 语句，因为不同的组件有不同的属性。例如矩形组件有 content 属性，但是图片没有，一个不同的属性就得写一个 if 语句。

幸好，这个问题的解决方案也不难。在本系列的第一篇文章中，有讲解过如何动态渲染自定义组件：

在每个自定义组件的数据结构中都有一个 component 属性，这是该组件在 Vue 中注册的名称。因此，每个自定义组件的属性面板可以和组件本身一样（利用 component 属性），做成动态的：

同时，自定义组件的目录结构也需要做下调整，原来的目录结构为：

- VText.vue
- Picture.vue
...

调整后变为：

- VText
    - Attr.vue
    - Component.vue
- Picture
    - Attr.vue
    - Component.vue

现在每一个组件都包含了组件本身和它的属性面板。经过改造后，图片属性面板代码也更加精简了：

这样一来，组件和对应的属性面板都变成动态的了。以后需要单独给某个自定义组件添加属性就非常方便了。

数据来源（接口请求）

有些组件会有动态加载数据的需求，所以特地加了一个 Request 公共属性组件，用于请求数据。当一个自定义组件拥有 request 属性时，就会在属性面板上渲染接口请求的相关内容。至此，属性面板的公共组件已经有两个了：

-common
    - Request.vue
    - CommonAttr.vue

// VText 自定义组件的数据结构
{
    component: 'VText',
    label: '文字',
    propValue: '双击编辑文字',
    icon: 'wenben',
    request: { // 接口请求
        method: 'GET',
        data: [],
        url: '',
        series: false, // 是否定时发送请求
        time: 1000, // 定时更新时间
        paramType: '', // string object array
        requestCount: 0, // 请求次数限制，0 为无限
    },
    style: { // 通用样式
        width: 200,
        height: 28,
        fontSize: '',
        fontWeight: 400,
        lineHeight: '',
        letterSpacing: 0,
        textAlign: '',
        color: '',
    },
}

从上面的动图可以看出，api 请求的方法参数等都是可以手动修改的。但是怎么控制返回来的数据赋值给组件的某个属性呢？这可以在发出请求的时候把组件的整个数据对象 obj 以及要修改属性的 key 当成参数一起传进去，当数据返回来时，就可以直接使用 obj[key] = data 来修改数据了。

// 第二个参数是要修改数据的父对象，第三个参数是修改数据的 key，第四个数据修改数据的类型
this.cancelRequest = request(this.request, this.element, 'propValue', 'string')

组件联动

组件联动：当一个组件触发事件时，另一个组件会收到通知，并且做出相应的操作。

上面这个动图的矩形，它分别监听了下面两个按钮的悬浮事件，第一个按钮触发悬浮并广播事件，矩形执行回调向右旋转移动；第二个按钮则相反，向左旋转移动。

要实现这个功能，首先要给自定义组件加一个新属性 linkage，用来记录所有要联动的组件：

{
    // 组件的其他属性...
    linkage: {
         duration: 0, // 过渡持续时间
         data: [ // 组件联动
             {
                 id: '', // 联动的组件 id
                 label: '', // 联动的组件名称
                 event: '', // 监听事件
                 style: [{ key: '', value: '' }], // 监听的事件触发时，需要改变的属性
             },
         ],
     }
}

对应的属性面板为：

组件联动本质上就是订阅/发布模式的运用，每个组件在渲染时都会遍历它监听的所有组件。

事件监听

从上述代码可以看出：

1. 每一个自定义组件初始化时，都会监听 v-click v-hover 两个事件（目前只有点击、悬浮两个事件）
2. 事件回调函数触发时会收到一个参数——发出事件的组件 id（譬如多个组件都触发了点击事件，需要根据 id 来判断是否是自己监听的组件）
3. 最后再修改对应的属性

事件触发

从上述代码可以看出，在渲染组件时，每一个组件的最外层都监听了 click mouseenter 事件，当这些事件触发时，eventBus 就会触发对应的事件（ v-click 或 v-hover ），并且把当前的组件 id 作为参数传过去。

最后再捊一遍整体逻辑：

1. a 组件监听原生事件 click mouseenter
2. 用户点击或移动鼠标到组件上触发原生事件 click 或 mouseenter
3. 事件回调函数再用 eventBus 触发 v-click 或 v-hover 事件
4. 监听了这两个事件的 b 组件收到通知后再修改 b 组件的相关属性（例如上面矩形的 x 坐标和旋转角度）

组件按需加载

目前这个项目本身是没有做按需加载的，但是我把实现方案用文字的形式写出来其实也差不多。

第一步，抽离

第一步需要把所有的自定义组件出离出来，单独存放。建议使用 monorepo 的方式来存放，所有的组件放在一个仓库里。每一个 package 就是一个组件，可以单独打包。

- node_modules
- packages
    - v-text # 一个组件就是一个包
    - v-button
    - v-table
- package.json
- lerna.json

第二步，打包

建议每个组件都打包成一个 js 文件 ，例如叫 bundle.js。打包好直接调用上传接口放到服务器存起来（发布到 npm 也可以），每个组件都有一个唯一 id。前端每次渲染组件的时，通过这个组件 id 向服务器请求组件资源的 URL。

第三步，动态加载组件

动态加载组件有两种方式：

1. import()

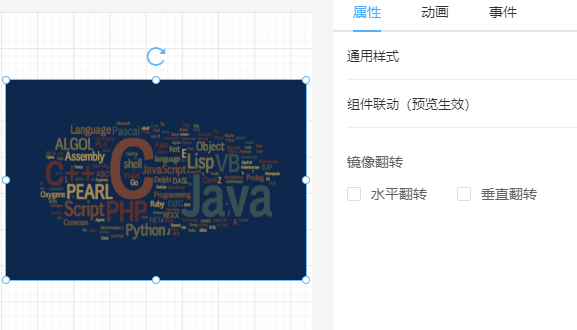

2. ctx.translate(width, 0) 这行代码的意思是把图片的 x 坐标往前移动 width 个像素，所以平移后，图片就刚好在画布外面。然后这时使用 ctx.scale(-1, 1) 对图片进行水平翻转，就能得到一个水平翻转后的图片了。



   垂直翻转也是一样的原理，只不过参数不一样：

   // 原来水平翻转是 ctx.translate(width, 0)
   ctx.translate(0, height)
   // 原来水平翻转是 ctx.scale(-1, 1)
   ctx.scale(1, -1)

   实时组件列表

   画布中的每一个组件都是有层级的，但是每个组件的具体层级并不会实时显现出来。因此，就有了这个实时组件列表的功能。

   这个功能实现起来并不难，它的原理和画布渲染组件是一样的，只不过这个列表只需要渲染图标和名称。





           {{ getComponent(index).label }}



   但是有一点要注意，在组件数据的数组里，越靠后的组件层级越高。所以不对数组的数据索引做处理的话，用户看到的场景是这样的（假设添加组件的顺序为文本、按钮、图片）：


   从用户的角度来看，层级最高的图片，在实时列表里排在最后。这跟我们平时的认知不太一样。所以，我们需要对组件数据做个 reverse() 翻转一下。譬如文字组件的索引为 0，层级最低，它应该显示在底部。那么每次在实时列表展示时，我们可以通过下面的代码转换一下，得到翻转后的索引，然后再渲染，这样的排序看起来就比较舒服了。





           {{ getComponent(index).label }}






   经过转换后，层级最高的图片在实时列表里排在最上面，完美！

   总结

   至此，可视化拖拽系列的第四篇文章已经结束了，距离上一篇系列文章的发布时间（2021年02月15日）已经有一年多了。没想到这个项目这么受欢迎，在短短一年的时间里获得了很多网友的认可。所以希望本系列的第四篇文章还是能像之前一样，对大家有帮助，再次感谢！
