QNX screen使用介绍 第五章

一、sw_vsync 命令

创建一个全屏的背景以及一个运动的bar，用于检测屏的显示状况以及帧率等

sw_vsync 参数配置：

sw-vsync   [-bg_rbga=background_color]
           [-display=display_id]
           [-double-buffer]
           [-format=pixel_format]
           [-frame-limit=frames]
           [-grid]
           [-interval=swap_interval]
           [-pipeline=pipeline]
           [-pos=x,y]
           [-single-buffer]
           [-size=widthxheight]
           [-transparency=transparency]
           [-zorder=zorder]

• -bg_rgba=r,g,b,a, 设置背景颜色和alpha值，例如-bg_rgba=0xff,0xff,0,0xff,黄色不透明背景
• -display=[int]or[str], 设置使用的display
  • -double-buffer，使用两个缓冲区
  • -format=[str], 设置窗口显示格式
  • -frame_limit=[int], 设置最大的渲染帧数
  • -gird,显示网格
  • -interval=[int]，设置刷新间隔数
  • -pipeline,指定pipeline id
  • -pos=[x],[y], 设置显示偏移位置
  • -single-buffer，使用一个渲染缓冲区
  • -size=[width]x[height]，设置窗口尺寸
  • -transparency=[str]，设置窗口的透明模式
  •  -zorder=[int]，设置窗口的z-order

二、gles2-gears 命令

使用OpenGL ES 2.x显示硬件渲染的内容



gles2-gears命令参数：

gles2-gears [-bg-alpha=background_alpha_value]
            [-brightness=brightness]
            [-config=egl_configuration]
            [-contrast=contrast]
            [-display=display_id]
            [-double-buffer]
            [-fg-alpha=foreground_alpha_value]
            [-frame-limit=frame_limit]
            [-hue=hue]
            [-interval=swap_interval]
            [-pipeline=pipeline_id]
            [-pos=x,y]
            [-saturation=saturation]
            [-single-buffer]
            [-size=widthxheight]
            [-transparency=transparency_mode]
            [-verbose]
            [-zorder=zorder]



• -bg-alpha=background_alpha_value, 设置背景alpha值，范围为[0.0f..1.0f],默认值为0.0f
• -brightness=brightness, 设置窗口亮度，范围为[-255..255], 默认是显示硬件的亮度
• -config = egl_configuration,设置可选的EGL的配置说明符，说明符包括像素格式，多重采样或EGL配置符
• -contrast=contrast, 设置窗口对比度，范围为[128..127]
• -display= display_id,设置使用的display
• -double-buffer，使用EGL_BACK_BUFFER（默认）作为EGL surface的EGL_RENDER_BUFFER属性
• -fg-alpha=foreground_alpha_value, 设置前景的alpha值，范围为[0.0f..1.0f],默认为1.0f
• -frame-limit=frame_limit, 设置渲染的帧数
• -hue=hue, 设置窗口的色调，范围为[-128..127]
• -interval=swap_interval, 设置刷新间隔数
• -pipeline=pipeline_id. 设置pipeline
• -pos=x,y, 设置窗口偏移位置
• -saturation=saturation. 设置饱和度，范围为[-128..127]
• -single-buffer, 使用EGL_SINGLE_BUFFER 作为EGL surface的EGL_RENDER_BUFFER属性
• -size=widthxheight, 设置窗口的宽度和高度
• -transparency=transparency_mode, 设置窗口透明度模式
• -verbose, 打印级别
• -zorder=zorder, 设置z-order



三、screencmd 命令

修改screen对象的属性

1. 一个程序在创建screen组件完成后，screen进程会将程序设置的一些信息输出在/dev/screen// 文件中。

    cat /dev/screen/>/ 后会看到screen的相关信息。

id = __scrn-win-7-00000023-e8deb591790c5becdf276f09b210b3d0

id string = camera_23237c5660_0

permissions = rwxrwx--x--x--x--x--x---

acl = (empty)

locks = (none)

display = dpy-1

status = FULLY VISIBLE

type = SCREEN_APPLICATION_WINDOW

autonomous = 0

references = 1

window manager = (none)

window manager string =

pipeline id = 6

pipeline bound = false

parent = (none)

children = (none)

window above = (none)

window below = (none)

alternate window = (none)

root window = (none)

reclip = 0

updates = 0

valid = WINDOW_SIZE

class =

flags = WIN_FLAG_VISIBLE WIN_FLAG_FLOATING

buffer size = 1920x1080

format = SCREEN_FORMAT_rgb888

color space = SCREEN_COLOR_SPACE_UNCORRECTED

usage = SCREEN_USAGE_READ SCREEN_USAGE_WRITE SCREEN_USAGE_NATIVE

order = 3000

swap interval = 1

default = ssn-0

sessions = *ssn-0

streams = str-3

holes = (none)

regions = (0,0;1280,720)

flip = 0

mirror = 0

scale mode = (default)

source viewport = (0,0 1920x1080)

source clip rectangle = (0,0;1920,1080)

clipped source viewport = (0,0;1920,1080 1920x1080)

destination rectangle = (0,0 1280x720)

clipped destination rectangle = (0,0;1280,720 1280x720)

rotation = 0

clipped rotation = 0

transform = [[0.664063 0 0],[0 0.664063 0],[0 0 1]]

transparency = SCREEN_TRANSPARENCY_SOURCE

color = 0xffcfcfcf

global alpha = 255 -> 255

brightness = 0 -> 0

contrast = 1 -> 1

hue = 0 -> 0

saturation = 0 -> 0

scale quality = 0

idle mode = normal

protection requested = (none)

protection enabled = (none)

cbabc mode = SCREEN_CBABC_MODE_NONE

metrics.dropped = 0

metrics.visible.partial = 19775000000

metrics.visible.full = 19775000000

metrics.updates.count = 197

metrics.updates.pixels = 408 Mpixels

metrics.updates.reads = 4901 Mbytes



• id, screen窗口的唯一标识符，在创建窗口时生成，可调用SCREEN_PROPERTY_ID标志获取
• id string, 窗口名称，可调用SCREEN_PROPERTY_ID_STRING标志设置以及获取
• permissions,窗口权限，可调用SCREEN_PROPERTY_PERMISSIONS标志设置以及获取
• display, display id,可调用SCREEN_PROPERTY_ID标志获取。dpy-1表示窗口在display id 1上
• status, 显示状态，可调用SCREEN_PROPERTY_STATUS标志获取。FULLY表示显示在显示屏上，VISIBLE表示是可见的，FULL表示全屏显示，INVISIBLE表示窗口隐藏
• pipeline id, 使用的pipeline, 可调用SCREEN_PROPERTY_PIPELINE标志设置以及获取
• pipeline bound,是否主动绑定pipeline。如果代码中主动调用SCREEN_PROPERTY_PIPELINE标志设置使用的pipeline,这里就会显示true。如果pipeline的相关配置有问题，这里也会显示一些错误信息

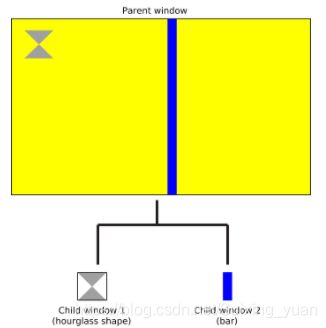

• parent,children, 父，子窗口信息
• window above, 显示在当前进程窗口上面的窗口所在的进程名，显示层级由z-order决定
• window below，显示在当前进程窗口下面的窗口所在的进程名，显示层级由z-order决定
• alternate window, 备用窗口对象，可调用SCREEN_PROPERTY_ALTERNATE标志设置或者获取。它的主要作用是虚拟一个对象，通过它可以将一个display上的鼠标指针移动到另外一个display上。
• root window, 根窗口，在创建窗口时指定SCREEN_ROOT_WINDOW标志。根窗口用于管理和控制其子级的层次结构和更新率
• valid, 显示程序设置的一些窗口属性，例如设置SCREEN_PROPERTY_SIZE，SCREEN_PROPERTY_SOURCE_SIZE等
• flags, 显示程序当前的一些状态，例如VISIBLE, STATIC, FLOATING等
• buffer size, buffer的尺寸, 可调用SCREEN_PROPERTY_BUFFER_SIZE标志设置或者获取
• format, 数据格式，可调用SCREEN_PROPERTY_FORMAT标志设置或者获取
• color space, 色彩空间类型,可调用SCREEN_PROPERTY_COLOR_SPACE标志设置或者获取
• usage, 窗口用法属性，可调用SCREEN_PROPERTY_USAGE标志设置或者获取
• order,窗口层级,可调用SCREEN_PROPERTY_ZORDER标志设置或者获取
• swap interval, 缓冲区刷新间隔，可调用SCREEN_PROPERTY_SWAP_INTERVAL标志设置或者获取。0表示在更新显示时要更新窗口缓冲区；大于0表示窗口按照显示屏的(刷新率 / swap interval)的刷新率进行刷新
• regions, 显示区域，regions = (0,0;1280,720)，0,0表示偏移位置，可使用SCREEN_PROPERTY_POSITION标志设置或者获取；1280,720表示显示区域大小，注意这个大小是加上了偏移位置，也就是1280 = 实际显示宽度 + 宽度的偏移
• scale mode, scale模式设置，可调用SCREEN_PROPERTY_SCALE_MODE标志设置和获取
• source viewport, 缓冲区源区域， source viewport = (0,0 1920x1080)，0，0表示偏移位置，可以调用SCREEN_PROPERTY_SOURCE_POSITION标志设置和获取;1920x1080表示源大小，可调用SCREEN_PROPERTY_SOURCE_SIZE标志设置和获取。
• source clip rectangle，源裁剪区域。source clip rectangle = (0,0;1920,1080)，0,0表示裁剪源位置偏移，可调用SCREEN_PROPERTY_SOURCE_CLIP_POSITION标志设置或获取;1920,1080表示源的大小，主要它是相对于偏移位置，但是不能超过源的最大值
• clipped source viewport, 源裁剪展示。 clipped source viewport = (0,0;1920,1080 1920x1080)，0,0表示源裁剪偏移位置,1920,1080表示源裁剪大小，1920x1080表示源的大小
• destination rectangle,目标显示大小，可通过SCREEN_PROPERTY_POSITION和SCREEN_PROPERTY_SIZE标志设置或获取显示位置偏移和大小
• rotation,图像翻转。 可通过SCREEN_PROPERTY_ROTATION表示设置翻转度数
• transparency，透明类型，可通过SCREEN_PROPERTY_TRANSPARENCY标示设置或者获取
• color, 设置背景色，可通过SCREEN_PROPERTY_COLOR标志设置或者获取
• global alpha, 设置透明度，可通过SCREEN_PROPERTY_GLOBAL_ALPHA标志设置或者获取

2. screencmd使用：

示例：

screencmd setcv grp-11 SCREEN_PROPERTY_NAME "My Group Name"
screencmd setiv win-1 SCREEN_PROPERTY_BUFFER_SIZE 100,100
screencmd setpv win-1 SCREEN_PROPERTY_ALTERNATE win-2
screencmd setllv dpy-1 SCREEN_PROPERTY_IDLE_TIMEOUT 1234
screencmd setgp win-1 "My Group Name"
screencmd apply

用法:

   screencmd [cmd]

[cmd]:

•setcv 设置对象属性为“string”型

•setiv 设置对象属性是"int"或者"int"类类型数组

•setllv 设置对象属性为"long"型

•setpv 设置对象属性为指针类型

•setgp 将对象加入到指定字符串所在的组，如果指定的字符串为空，则移除当前组

•apply 刷新修改



[设置的对象]：



Screen object	Prefix
context	ctx-
device	dev-
display	dpy-
group	grp-
pixmap	pix-
session	ssn-
stream	str-
window	win-
