矩阵图的深度广度遍历

图的常用表示方法就是矩阵和邻接表。

矩阵通常使用与规整的，且数据量较小的图，这种图直观上方便的表示出了图之间节点的相互关系。

图的数据结构

typedef struct Graph_Matrix{

    char vers[NUM]; //存储数据表示

    int arc[NUM][NUM];//二维矩阵图，用来表示节点相连情况

    int numVer,numEdge;//顶点数，和边数

}Graph_Matrix;

矩阵图的深度优先遍历

为了防止图中有不连通的子图，因此每个节点顺序的遍历一次，每次采用深度优先遍历其联通子图，避免了遗漏节点。

有点类似书中遍历玩父节点，直接遍历他的左边孩子，然后再回来....

int DFS(Graph_Matrix *g,int i){

    int j;

    visited[i] = 1;

    printf("%c ",g->vers[i]);

    for(j=0;j<g->numVer;j++){

        if(g->arc[i][j] == 1 && !visited[j])

            DFS(g,j);

    }

}

void DFSTraverse(Graph_Matrix *g){

    int i;

    for(i=0;i<g->numVer;i++)

        visited[i] = 0;

    for(i=0;i<g->numVer;i++){

        if(!visited[i])

            DFS(g,i);

    }

}

矩阵图的广度优先遍历

广度优先遍历，主要依赖于一个队列，每次遍历一个父节点，寻找他的子节点一次放入队列中，遍历完，读取队列中的队头，在此读取其子节点，有点类似树中遍历父节点后，在遍历他的孩子节点。

void BFSTraverse(Graph_Matrix *g){

    int i,j;

    Queue *q = (Queue *)malloc(sizeof(Queue));

    for(i=0;i<g->numVer;i++)

        visited[i] = 0;

    initQueue(q,0);

    for(i=0;i<g->numVer;i++){

        if(!visited[i]){

            visited[i] = 1;

            printf("%c ",g->vers[i]);

            inQueue(q,i);

            while(getLength(q)){

                int *tar = (int *)malloc(sizeof(int));

                outQueue(q,tar);

                for(j=0;j<g->numVer;j++){

                    if(g->arc[*tar][j] == 1 &&  !visited[j]){

                        visited[j] = 1;

                        printf("%c ",g->vers[j]);

                        inQueue(q,j);

                    }

                }

            }

        }

    }

}

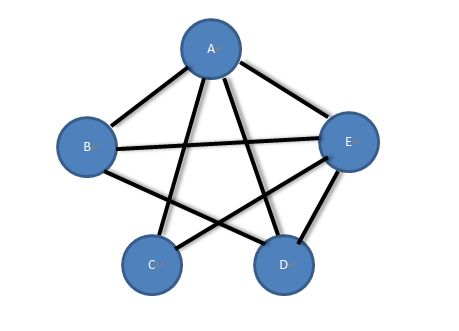

示例图

示例代码

  1 #include <stdio.h>

  2 #include <stdlib.h>

  3 #define NUM 5

  4 #define MAXSIZE NUM

  5 typedef struct Graph_Matrix{

  6     char vers[NUM];

  7     int arc[NUM][NUM];

  8     int numVer,numEdge;

  9 }Graph_Matrix;

 10

 11 typedef struct Queue{

 12     int data[NUM];

 13     int front;

 14     int rear;

 15 }Queue;

 16

 17 void initQueue(Queue *q,int n);

 18 void showQueue(Queue *q);

 19 int getLength(Queue *q);

 20 int inQueue(Queue *q,int num);

 21 int outQueue(Queue *q,int *tar);

 22

 23 void createGraph(Graph_Matrix *g);

 24 void showGraph(Graph_Matrix *g);

 25 int visited[NUM];

 26 int DFS(Graph_Matrix *g,int i);

 27 void DFSTraverse(Graph_Matrix *g);

 28 void BFSTraverse(Graph_Matrix *g);

 29

 30 int main()

 31 {

 32     Graph_Matrix * g1 = (Graph_Matrix *)malloc(sizeof(Graph_Matrix));

 33     createGraph(g1);

 34     showGraph(g1);

 35     printf("\n");

 36     DFSTraverse(g1);

 37     printf("\n");

 38     BFSTraverse(g1);

 39     return 0;

 40 }

 41

 42 void createGraph(Graph_Matrix *g){

 43     int i;

 44     int j;

 45     g->numEdge = 0;

 46     for(i=0;i<NUM;i++){

 47         g->vers[i] = 65+i;

 48     }

 49     for(i=0;i<NUM;i++){

 50         for(j=0;j<NUM;j++){

 51             if(i != j){

 52                 g->arc[i][j] = 1;

 53                 g->numEdge++;

 54             }

 55             else

 56                 g->arc[i][j] = 0;

 57         }

 58     }

 59     g->arc[2][3] = g->arc[3][2] = 0;

 60     g->arc[1][2] = g->arc[2][1] = 0;

 61     g->numEdge -= 4;

 62     g->numEdge = g->numEdge/2;

 63     g->numVer = 5;

 64 }

 65 void showGraph(Graph_Matrix *g){

 66     int i,j;

 67     for(i=0;i<g->numVer;i++){

 68         printf("%c ",g->vers[i]);

 69     }

 70     printf("\n");

 71

 72     for(i=0;i<g->numVer;i++){

 73         for(j=0;j<g->numVer;j++){

 74             printf("%d ",g->arc[i][j]);

 75         }

 76         printf("\n");

 77     }

 78     printf("vertexes:%d edges:%d",g->numVer,g->numEdge);

 79 }

 80

 81 int DFS(Graph_Matrix *g,int i){

 82     int j;

 83     visited[i] = 1;

 84     printf("%c ",g->vers[i]);

 85     for(j=0;j<g->numVer;j++){

 86         if(g->arc[i][j] == 1 && !visited[j])

 87             DFS(g,j);

 88     }

 89 }

 90 void DFSTraverse(Graph_Matrix *g){

 91     int i;

 92     for(i=0;i<g->numVer;i++)

 93         visited[i] = 0;

 94     for(i=0;i<g->numVer;i++){

 95         if(!visited[i]) //如果是连通图，只会执行一次

 96             DFS(g,i);

 97     }

 98 }

 99

100 void BFSTraverse(Graph_Matrix *g){

101     int i,j;

102     Queue *q = (Queue *)malloc(sizeof(Queue));

103     for(i=0;i<g->numVer;i++)

104         visited[i] = 0;

105     initQueue(q,0);

106     for(i=0;i<g->numVer;i++){

107         if(!visited[i]){

108             visited[i] = 1;

109             printf("%c ",g->vers[i]);

110             inQueue(q,i);

111             while(getLength(q)){

112                 int *tar = (int *)malloc(sizeof(int));

113                 outQueue(q,tar);

114                 for(j=0;j<g->numVer;j++){

115                     if(g->arc[*tar][j] == 1 &&  !visited[j]){

116                         visited[j] = 1;

117                         printf("%c ",g->vers[j]);

118                         inQueue(q,j);

119                     }

120                 }

121             }

122         }

123     }

124 }

125

126 void initQueue(Queue *q,int n){

127     int i;

128     q->front=0;

129     q->rear =0;

130     for(i=0;i<n;i++){

131         q->data[q->rear]=2*i+1;

132         q->rear++;

133     }

134 }

135 void showQueue(Queue *q){

136     int i;

137     int len=getLength(q);

138     printf("front-");

139     for(i=0;i<len;i++){

140         if(q->front+i<MAXSIZE)

141             printf("%d-",q->data[q->front+i]);

142         else

143             printf("%d-",q->data[q->front+i-MAXSIZE]);

144     }

145     printf("rear\n");

146 }

147 int getLength(Queue *q){

148     return (q->rear-q->front+MAXSIZE)%MAXSIZE;

149 }

150 int inQueue(Queue *q,int num){

151     if((q->rear+1)%MAXSIZE == q->front)

152         return 0;

153     q->data[q->rear] = num;

154     q->rear = (q->rear+1)%MAXSIZE;

155     return 1;

156 }

157 int outQueue(Queue *q,int *tar){

158     if(q->front == q->rear)

159         return 0;

160     *tar = q->data[q->front];

161     q->front = (q->front+1)%MAXSIZE;

162     return 1;

163 }

View Code

运行结果
