51单片机对直流电机的控制（使用proteus仿真）

一、直流电机及其控制

（一）直流电机：输出或输入为直流电能得旋转电机，能实现直流电能和机械能互相转换的电机。当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。

（二）直流电机的控制

1.方向控制：直流电机只有正负极，只需交换正负极就可以调节正反转。

2.转速控制：在负载变化不大的时候，加在直流电动机两端的电压大小与其速度近似成正比。

---

二、PWM技术

在一里，我们大概了解电机是通过电压控制转速，正负极控制方向，可到底是怎么控制电压和正负极的呢？不得不说PWM啦。

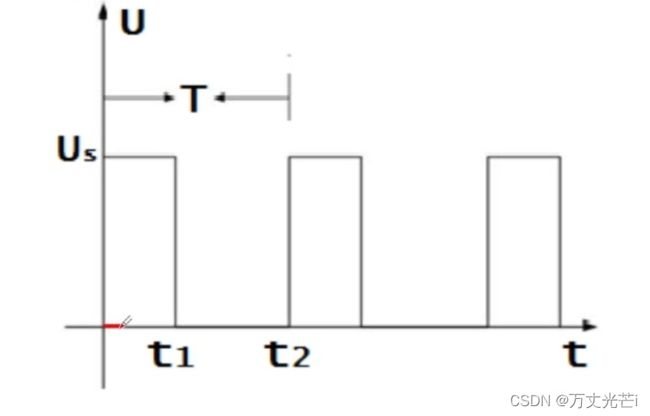

但在说之前，还得了解一下占空比：D为PWM信号的占空比：D=t1/T（即高电平持续时间比整个周期的值）

则电动机的电枢组两端电压平均值U为：U = (t1/T)*Us=D*Us

三、使用L298驱动直流电机范例

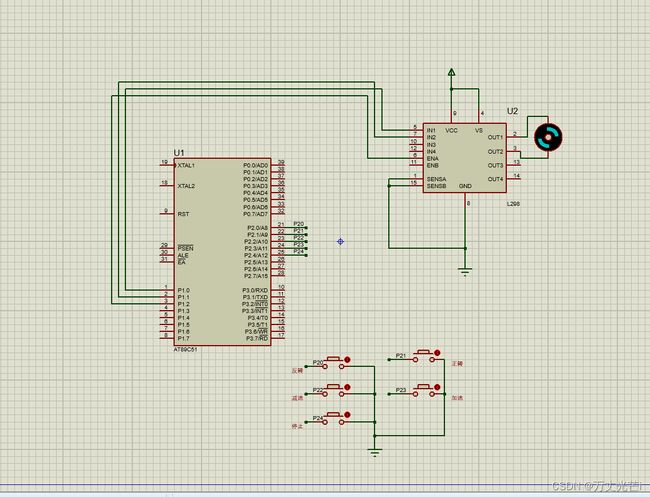

原理图如下：



 原理图需要的器件如下：

 其中主要是电机，电机选MOTOR或MOTOR-DC都可，剩下的电机就不要选啦，这个之所以有这么多电机，是因为我之前试错来着，当然也可以自己康康每一个电机运行起来是什么样子的，

#include

#define uint  unsigned int
#define uchar unsigned char

sbit IN1=P1^0;
sbit IN2=P1^1;
sbit ENA=P1^2;

sbit k0=P2^0;//正转
sbit k1=P2^1;//反转
sbit k2=P2^2;//加速
sbit k3=P2^3;//减速
sbit k4=P2^4;//停止

uchar Counter=0,Compare=0;

void delay(uint n)
{
	uint i=0,j=0;
	for(i=0;i

这个代码应该是能实现效果，如果不能实现，欢迎私我讨论。
