PCIe的发展与概述

科技的每一步前进都是为了解决前一代中出现的问题，这里指的是速度。作为扩展接口，主要用于外围设备的连接和扩展，而外围设备吞吐速度的提高，往往会倒推接口速度的提升。在了解PCIe之前，首先了解下PCIe的先祖们，包括ISA、MCA、EISA、VLB、PCI、PCI-X、AGP，其名词解释及速度对比分别如表1-1和表1-2所示。

表1-1

标准	释义	时间	备注
ISA	Industry Standard Architecture	1981
MCA	Micro Channel Architecture
EISA	Extended Industry Standard Architecture
VLB	VESA Local Bus
PCI	Peripheral Component Interconnect	1992
PCI-X	Peripheral Component Interconnect eXtended
AGP	Accelerated Graphics Port
PCIe	Peripheral Component Interconnect Express	2004

表1-2

标准	时钟	传输位宽	每时钟数据	带宽
ISA	4.77 MHZ	8	1	4.77 MB/s
ISA	8 MHZ	16	0.5	8 MB/s
MCA	5 MHZ	16	1	10 MB/s
MCA	5 MHZ	32	1	20 MB/s
EISA	8.33 MHZ	32	1	33.3 MB/s
VLB	33 MHZ	32	1	133 MB/s
PCI	33 MHZ	32	1	133 MB/s
PCI-X 66	66 MHZ	64	1	533 MB/s
PCI-X 133	133 MHZ	64	1	1066 MB/s
PCI-X 266	133 MHZ	64	2	2133 MB/s
PCI-X 533	133 MHZ	64	4	4266 MB/s
AGP x1	66 MHZ	32	1	266 MB/s
AGP x2	66 MHZ	32	2	533 MB/s
AGP x4	66 MHZ	32	4	1066 MB/s
AGP x8	66 MHZ	32	8	2133 MB/s
PCIe 1.0 x1	2.5 GHZ	1	1	250 MB/s
PCIe 1.0 x4	2.5 GHZ	4	1	1000 MB/s
PCIe 1.0 x8	2.5 GHZ	8	1	2000 MB/s
PCIe 1.0 x16	2.5 GHZ	16	1	4000 MB/s
PCIe 2.0 x1	5 GHZ	1	1	500 MB/s
PCIe 2.0 x4	5 GHZ	4	1	2000 MB/s
PCIe 2.0 x8	5 GHZ	8	1	4000 MB/s
PCIe 2.0 x16	5 GHZ	16	1	8000 MB/s
PCIe 3.0 x1	8 GHZ	1	1	1000 MB/s
PCIe 3.0 x4	8 GHZ	4	1	4000 MB/s
PCIe 3.0 x8	8 GHZ	8	1	8000 MB/s
PCIe 3.0 x16	8 GHZ	16	1	16000 MB/s

1.1  PCI总线

PCI的含义是Peripheral Component Interconnect。

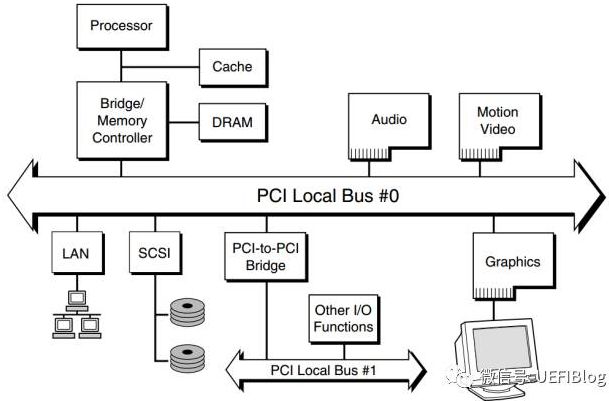

一颗典型的PCI总线树如图1-1所示。

图1-1中可看出，PCI总线主要包括三部分：

1. PCI设备：符合PCI总线标准的设备就称为PCI设备，PCI总线架构中可以包含多个PCI设备，如图中的Audio和LAN等。PCI设备分为主设备和目标设备两种，主设备是一次访问操作的发起者，目标设备则是被访问者。
2. PCI总线：PCI总线在系统中可以有多条，类似于树状结构进行扩展，每条PCI总线都可以连接多个PCI设备/桥。图中有两条PCI总线。
3. PCI桥：当一条PCI总线的承载量不够时，可以用新的PCI总线进行扩展，而PCI桥则是连接PCI总线之间的纽带。

图1-1   PCI总线树

PCI总线的特点如下：

1. 并行总线结构，在一个时钟周期内32个bit（后扩展到64）同时被传输，地址和数据在一个时钟周期内按照协议，分别一次被传输。在同一条总线上的所有外部设备共享总线带宽，
2. PCI空间与处理器空间隔离。PCI设备具有独立的地址空间，即PCI总线地址空间，该空间与存储器地址空间通过Host bridge隔离。处理器需要通过Host bridge进行地址转换才能访问PCI设备，而PCI设备需要通过Host bridge进行地址转换才能访问主存储器。在Host bridge中含有许多缓冲，这些缓冲使得处理器总线域PCI总线工作在各自的时钟频率中。Host bridge的存在也使得PCI设备和处理器可以方便共享主存储器资源。
3. 扩展性强。在PCI总线中，Root Bridge可直接练出一条PCI总线，这条总线也是该Root Bridge所管理的第一条PCI总线，该总线还可以通过PCI桥扩展出一系列PCI总线，并以Root Bridge为根节点，形成1颗PCI总线树。同一条PCI总线上的设备间可以直接通信，并不影响其他PCI总线上的设备间的数据通信。隶属于同一颗PCI总线树上的PCI设备，也可以直接通信，但需要通过PCI桥进行数据转发。

PCI越来越不能使用高速发展的数据传输的要求，PCI-X和AGP随之产生，PCI-X采用不断提高时钟频率来提速，AGP通过在一个时钟周期内传输多次数据来提速。但是随着频率的提升，PCI并行传输遇到了干扰的问题，且干扰EMI不可跨越，于是产生了使用高速差分信号进行数据传送的PCIe总线，其抗干扰能力强，可使用更高的总线频率，也可有效抑制电磁干扰EMI。

1.2  PCIe总线

PCI的含义是Peripheral Component Interconnect Express。

与PCI的总线结构不同，PCIe是点对点结构，一个典型的PCIe拓扑结构如图1-2所示。一个root port和一个endpoint直接组成一个点对点连接对，而Switch可同时连接几个endpoint。

图1-2  PCIe拓扑结构

从PCIe的拓扑结构可看出，CPU连接到根聚合体（Root Complex），RC负责完成从CPU总线域到外设域的转换，并实现各种总线的聚合。将一部分CPU地址映射到内存，一部分地址映射到相应的设备终端（如板卡）。PCIe设备有两大类，Root Port和Endpoint，Root Port相当于一个根节点（拓扑图中的switch），将多个Endpoint设备连接在一个节点，同时它完成数据的路由。Endpoint就是最终数据的接受者，命令的执行者。

PCIe总线的特点如下：

1. PCIe总线使用高速差分总线，采用端到端的连接方式，因此在每一条PCIe链路中只能连接两个设备，两个设备互为数据发送端和数据接收端，发送端和接收端中都含有TX（发送逻辑）和RX（接收逻辑）。这使得PCIe与PCI总线采用的拓扑结构有所不同。如图1-3所示。

图1-3  PCIe总线的物理连接

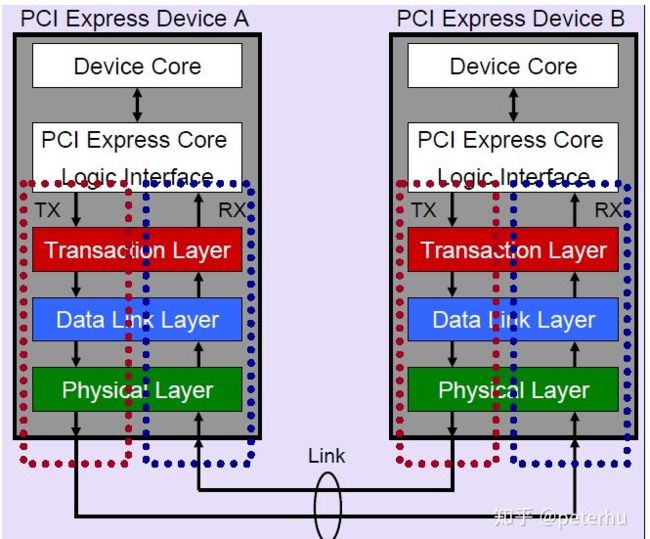

     2. PCIe总线采用了串行连接方式，并使用数据包(Packet)进行数据传输，采用这种结构有效去除了在PCI总线中存在的一些边带信号，如INTx和PME#等信号。在PCIe总线中，数据报文在接收和发送过程中，需要通过多个层次，包括事务层、数据链路层和物理层，如图1-4所示、

图1-4  PCIe总线的层次组成结构

1. PCIe总线使用了一些在网络通信中使用的技术，如支持多种数据路由方式，基于多通路的数据传递方式，和基于报文的数据传送方式，并充分考虑了在数据传送中出现服务质量QoS (Quality of Service)问题。

PCI-E接口速率如表1-3所示。

表1-3   PCI-E接口速率表

PCIe版本	PCIe1.0	PCIe2.0	PCIe3.0	PCIe4.0	PCIe5.0
发布时间	2002 Q3	2007 Q1	2010 Q4	2017 Q4	2019
总线频率	1.25GHz	2.5GHz	4GHz
时钟	2.5GHz	5GHz	8GHz	16GHz
单Lane的 峰值带宽	2.5GT/s	5GT/s	8GT/s	16GT/s	32 or 25 GT/s
单Lane带宽	250MB/s	500MB/s	984.6MB/s	1.969GB/s	3.9 or 3.08 GB/s
编码方式	8b/10b	8b/10b	128b/130b	128b/130b	128b/130b
