MPEG音频编码实验
实验原理
MPEG简介
MPEG-1
MPEG组织制定的第一个视频和音频有损压缩标准，也是最早推出及应用在市场上的MPEG技术，其原来的主要目标是在CD光盘上记录影像，后来被广泛应用在VCD光盘。视频压缩算法于1990年定义完成。1992年底，MPEG-1正式被批准成为国际标准。其中的音讯压缩的第三级（MPEG-1 Layer 3）简称MP3，成为比较流行的音讯压缩格式。
MPEG-2
1994年发布，广播质量的视讯、音讯和传输协议。被用于无线数位电视-ATSC、DVB以及ISDB、数字卫星电视（例如DirecTV）、数字有线电视信号，以及DVD视频光盘技术中。AAC 的音频编码就出现在MPEG-2中。
MPEG-1声音的主要性能
MPEG音频压缩
MPEG-1 Audio LayerII编码器原理
两条线
时间的瞬时特性
频域分析
时-频分析的矛盾
在低频部分，LayerI/II的带宽明显大于临界带宽
解决方法：提高频域分辨率（更多子带），同时保证向后兼容
MPEG-I 心理声学模型
通过子带分析滤波器组使信号具有高的时间分辨率，确保在短暂冲击信号情况下，编码的声音信号具有足够高的质量。
又可以使信号通过FFT运算具有高的频率分辨率，因为掩蔽阈值是从功率谱密度推出来的。
在低频子带中，为了保护音调和共振峰的结构，就要求用较小的量化阶、较多的量化级数，即分配较多的位数来表示样本值。而话音中的摩擦音和类似噪声的声音，通常出现在高频子带中，对它分配较少的位数。
心理声学模型1
1、将样本变换到频域
32个等分的子带信号并不能精确地反映人耳的听觉特性。引入FFT补偿频率分辨率不足的问题。
·采用Hann加权和DFT
Hann加权减少频域中的边界效应
此变换不同于多相滤波器组，因为模型需要更精细的频率分辨率，而且计算掩蔽阈值也需要每个频率的幅值
·模型1：采用512 (Layer I) 或1024 (Layers II and III)样本窗口
Layer I：每帧384个样本点，512个样本点足够覆盖
Layer II 和Layer III：每帧1152个样本点，每帧两次计算，模型1选择两个信号掩蔽比（SMR）中较小的一个
2、确定声压级别
3、考虑安静时阈值
也即绝对阈值。在标准中有根据输入PCM信号的采样率编制的“频率、临界频带率和绝对阈值”表。此表为多位科学家经多次心理声学实验所得。
4、将音频信号分解成“乐音(tones)” 和“非乐音/噪声”部分：因为两种信号的掩蔽能力不同
4、将音频信号分解成“乐音(tones)” 和“非乐音/噪声”部分：因为两种信号的掩蔽能力不同
模型1：根据音频频谱的局部功率最大值确定乐音成分 局部峰值为乐音，然后将本临界频带内的剩余频谱合在一起，组成一个代表噪声频率（无调成份）
要列出谱线x(k)的有调和无调，需执行下面三个步骤：
（1）标明局部最大。如果x（k）比相邻的两个谱线都大，则x（k)为局部最大值；
（2）列出有调成份，计算声压级。如果x(k)-x(k+j)>=7dB,则x(k)列为有调成份。j随谱线的位置不同。
（3）列出无调成分，计算功率。在每个临界频带内将所有余留谱线的功率加起来形成临界频带内无调成分的声压级。并列出以下参数：最接近临界频带几何平均值的谱线标记k，声压级以及无调指示。
5、音调和非音调掩蔽成分的消除
利用标准中给出的绝对阈值消除被掩蔽成分；考虑在每个临界频带内，小于0.5Bark的距离中只保留最高功率的成分
6、单个掩蔽阈值的计算
音调成分和非音调成分单个掩蔽阈值根据标准中给出的算法求得。
7、全局掩蔽阈值的计算
还要考虑别的临界频带的影响。一个掩蔽信号会对其它频带上的信号产生掩蔽效应。这种掩蔽效应称为掩蔽扩散。
8、每个子带的掩蔽阈值
选择出本子带中最小的阈值作为子带阈值
对高频不正确——高频区的临界频带很宽，可能跨越多个子带，从而导致模型1将临界带宽内所有的非音调部分集中为一个代表频率，当一个子带在很宽的频带内却远离代表频率时，无法得到准确的非音调掩蔽值。但计算量低。
9、计算每个子带信号掩蔽比(signal-to-mask ratio, SMR)
SMR = 信号能量 / 掩蔽阈值
并将SMR传递给编码单元
听觉阈值
，零声级的参考声压值，为具有正常听力的年轻人对1 kHz的声音刚好能察觉的声压值
临界频带
临界频带是指当某个纯音被以它为中心频率、且具有一定带宽的连续噪声所掩蔽时，如果该纯音刚好被听到时的功率等于这一频带内的噪声功率，这个带宽为临界频带宽度。
人耳听觉系统
Layer I 编码
码率分配
在调整到固定的码率之前
·先确定可用于样值编码的有效比特数
·这个数值取决于比例因子、比例因子选择信息、比特分配信息以及辅助数据所需比特数
比特分配的过程
对每个子带计算掩蔽-噪声比MNR，是信噪比SNR–信掩比SMR，即：MNR = SNR–SMR
NMR=SMR-SNR
算法：使整帧和每个子带的总噪声—掩蔽比最小
计算噪声-掩蔽比(noise-to-mask ratio, NMR)： NMR = SMR – SNR (dB)
其中SNR 由MPEG-I标准给定 (为量化水平的函数)
NMR：表示波形误差与感知测量之间的误差
算法：循环，直到没有比特可用：
NMR = SMR– SNR (dB)
对最高NMR的子带分配比特，使获益最大的子带的量化级别增加一级
重新计算分配了更多比特子带的NMR
装帧
Header：帧头格式
Layer II编码
与Layer I类似，但对Layer I有增强
装帧、缩放因子表示、量化 缩放因子(比例因子)一般从低频子带到高频子带出现连续下降
帧： 3 组/帧 x 12个样本/子带 x 32个子带/帧 = 1152个样本/帧 每个样本的overhead更少
缩放因子：每个子带的3个组尽可能共用缩放因子
Layer I: 1个/12个样本
Layer II： 1个/（24/36）个样本
1/2/3个缩放因子和缩放因子选择信息(scale factor selection information, SCFSI) （每子带2比特）一起传送
如果缩放因子和下一个只有很小的差别，就只传送大的一个，这种情况对于稳态信号经常出现
如果要给瞬态信号编码，则要在瞬态的前、后沿传送两个或所有三个比例因子
量化
Layer I：每个子带从相同的量化集合中选择
每个子带取共14个量化器中的一个
Layer II：
根据采样和码率量化，不同子带可以从不同的量化器集合中选择
·某些（高频）子带的比特数可能为0
对量化级别在3、5、9级时，采用“颗粒” 优化
·颗粒= 3 个样本，根据颗粒选择量化水平
装帧

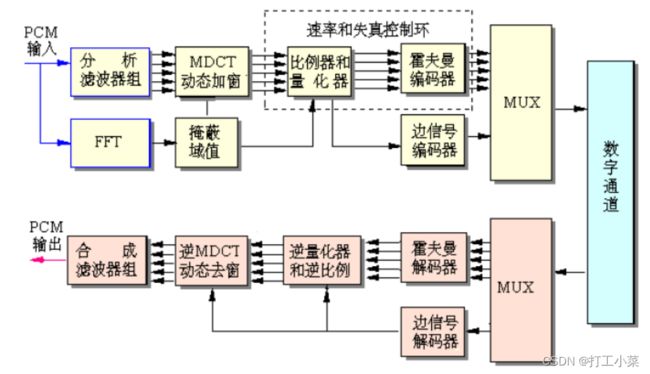

Layer III 编码
MDCT
IMDCT：
分析过程中引进的混叠失真，可以在综合过程中抵消。
实验要求
理解程序设计的整体框架
理解感知音频编码的设计思想
·两条线
·时-频分析的矛盾！
理解心理声学模型的实现过程
临界频带的概念
掩蔽值计算的思路
理解码率分配的实现思路
输出音频的采样率和目标码率
选择三个不同特性的音频文件
噪声（持续噪声、突发噪声） 音乐 混合
某个数据帧，输出
该帧所分配的比特数
该帧的比例因子
该帧的比特分配结果
实验结果
命令行参数设置
int main(int argc, char** argv)
{
typedef double SBS[2][3][SCALE_BLOCK][SBLIMIT]; // SCALE_BLOCK=12，SBLIMIT=32
SBS* sb_sample;
typedef double JSBS[3][SCALE_BLOCK][SBLIMIT];
JSBS* j_sample;
typedef double IN[2][HAN_SIZE]; //HAN_SIZE=512
IN* win_que;
typedef unsigned int SUB[2][3][SCALE_BLOCK][SBLIMIT];
SUB* subband;
frame_info frame;
frame_header header;
char original_file_name[MAX_NAME_SIZE];
char encoded_file_name[MAX_NAME_SIZE];
short** win_buf;
static short buffer[2][1152];
static unsigned int bit_alloc[2][SBLIMIT];
static unsigned int scfsi[2][SBLIMIT];
static unsigned int scalar[2][3][SBLIMIT];
static unsigned int j_scale[3][SBLIMIT];
static double smr[2][SBLIMIT], lgmin[2][SBLIMIT], max_sc[2][SBLIMIT];
// FLOAT snr32[32];
short sam[2][1344]; /* was [1056]; */
int model, nch, error_protection;
static unsigned int crc;
int sb, ch, adb;
unsigned long frameBits, sentBits = 0;
unsigned long num_samples;
int lg_frame;
int i;
FILE* result = NULL;
result = fopen("result.txt", "wb");
/* Used to keep the SNR values for the fast/quick psy models */
static FLOAT smrdef[2][32];
static int psycount = 0;
extern int minimum;
time_t start_time, end_time;
int total_time;
sb_sample = (SBS*)mem_alloc(sizeof(SBS), "sb_sample");
j_sample = (JSBS*)mem_alloc(sizeof(JSBS), "j_sample");
win_que = (IN*)mem_alloc(sizeof(IN), "Win_que");
subband = (SUB*)mem_alloc(sizeof(SUB), "subband");
win_buf = (short**)mem_alloc(sizeof(short*) * 2, "win_buf");
/* clear buffers */
memset((char*)buffer, 0, sizeof(buffer));
memset((char*)bit_alloc, 0, sizeof(bit_alloc));
memset((char*)scalar, 0, sizeof(scalar));
memset((char*)j_scale, 0, sizeof(j_scale));
memset((char*)scfsi, 0, sizeof(scfsi));
memset((char*)smr, 0, sizeof(smr));
memset((char*)lgmin, 0, sizeof(lgmin));
memset((char*)max_sc, 0, sizeof(max_sc));
//memset ((char *) snr32, 0, sizeof (snr32));
memset((char*)sam, 0, sizeof(sam));
global_init();
header.extension = 0;
frame.header = &header;
frame.tab_num = -1; /* no table loaded */
frame.alloc = NULL;
header.version = MPEG_AUDIO_ID; /* Default: MPEG-1 */ //MPEG_AUDIO_ID=1
total_time = 0;
time(&start_time);
programName = argv[0];
if (argc == 1) /* no command-line args */
short_usage();
else
parse_args(argc, argv, &frame, &model, &num_samples, original_file_name,
encoded_file_name);
print_config(&frame, &model, original_file_name, encoded_file_name);
/* this will load the alloc tables and do some other stuff */
hdr_to_frps(&frame);
nch = frame.nch;
error_protection = header.error_protection;
while (get_audio(musicin, buffer, num_samples, nch, &header) > 0) {
if (glopts.verbosity > 1)
if (++frameNum % 10 == 0)
fprintf(stderr, "[%4u]\r", frameNum);
fflush(stderr);
win_buf[0] = &buffer[0][0];
win_buf[1] = &buffer[1][0];
adb = available_bits(&header, &glopts); //bit预算
lg_frame = adb / 8;
if (header.dab_extension) {
/* in 24 kHz we always have 4 bytes */
if (header.sampling_frequency == 1)
header.dab_extension = 4;
/* You must have one frame in memory if you are in DAB mode */
/* in conformity of the norme ETS 300 401 http://www.etsi.org */
/* see bitstream.c */
if (frameNum == 1)
minimum = lg_frame + MINIMUM;
adb -= header.dab_extension * 8 + header.dab_length * 8 + 16;
}
int totalbit = adb;
{
int gr, bl, ch;
/* New polyphase filter
Combines windowing and filtering. Ricardo Feb'03 */
for (gr = 0; gr < 3; gr++)
for (bl = 0; bl < 12; bl++)
for (ch = 0; ch < nch; ch++)
WindowFilterSubband(&buffer[ch][gr * 12 * 32 + 32 * bl], ch,
&(*sb_sample)[ch][gr][bl][0]);
}
if (frameNum == 5) {
//输出提示信息
fprintf(result, "第%d帧\n", frameNum);
//输出可用比特数
fprintf(result, "分配比特数：%d\n", totalbit);
//输出比例因子
fprintf(result, "比例因子：\n");
for (int i = 0; i < nch; i++) {
fprintf(result, "声道[%d]:\n", i + 1);
for (int j = 0; j < frame.sblimit; j++) {
if (j % 4 == 0 && j != 0) {
fprintf(result, "\n");
}
fprintf(result, "子带%d:\t", j);
for (int k = 0; k < 3; k++) {
fprintf(result, "%d\t", scalar[i][k][j]);
}
fprintf(result, "\t");
}
fprintf(result, "\n");
}
fprintf(result, "\n");
//输出比特分配结果
fprintf(result, "\n比特分配结果：\n");
for (int i = 0; i < nch; i++) {
fprintf(result, "声道[%d]:\n", i + 1);
for (int j = 0; j < frame.sblimit; j++) {
if (j % 4 == 0 && j != 0) {
fprintf(result, "\n");
}
fprintf(result, "子带%d:\t%d\t", j, bit_alloc[i][j]);
}
fprintf(result, "\n");
}
fflush(result);
}
#ifdef REFERENCECODE
{
/* Old code. left here for reference */
int gr, bl, ch;
for (gr = 0; gr < 3; gr++)
for (bl = 0; bl < SCALE_BLOCK; bl++)
for (ch = 0; ch < nch; ch++) {
window_subband(&win_buf[ch], &(*win_que)[ch][0], ch);
filter_subband(&(*win_que)[ch][0], &(*sb_sample)[ch][gr][bl][0]);
}
}
#endif
#ifdef NEWENCODE
scalefactor_calc_new(*sb_sample, scalar, nch, frame.sblimit);
find_sf_max(scalar, &frame, max_sc);
if (frame.actual_mode == MPG_MD_JOINT_STEREO) {
/* this way we calculate more mono than we need */
/* but it is cheap */
combine_LR_new(*sb_sample, *j_sample, frame.sblimit);
scalefactor_calc_new(j_sample, &j_scale, 1, frame.sblimit);
}
#else
scale_factor_calc(*sb_sample, scalar, nch, frame.sblimit);
pick_scale(scalar, &frame, max_sc);
if (frame.actual_mode == MPG_MD_JOINT_STEREO) {
/* this way we calculate more mono than we need */
/* but it is cheap */
combine_LR(*sb_sample, *j_sample, frame.sblimit);
scale_factor_calc(j_sample, &j_scale, 1, frame.sblimit);
}
#endif
if ((glopts.quickmode == TRUE) && (++psycount % glopts.quickcount != 0)) {
/* We're using quick mode, so we're only calculating the model every
'quickcount' frames. Otherwise, just copy the old ones across */
for (ch = 0; ch < nch; ch++) { //nch表示通道数
for (sb = 0; sb < SBLIMIT; sb++) //SBLIMIT=32
smr[ch][sb] = smrdef[ch][sb];
}
}
else {
/* calculate the psymodel */
switch (model) {
case -1:
psycho_n1(smr, nch);
break;
case 0: /* Psy Model A */
psycho_0(smr, nch, scalar, (FLOAT)s_freq[header.version][header.sampling_frequency] * 1000);
break;
case 1:
psycho_1(buffer, max_sc, smr, &frame); /
break;
case 2:
for (ch = 0; ch < nch; ch++) {
psycho_2(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], //snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
}
break;
case 3:
/* Modified psy model 1 */
psycho_3(buffer, max_sc, smr, &frame, &glopts);
break;
case 4:
/* Modified Psycho Model 2 */
for (ch = 0; ch < nch; ch++) {
psycho_4(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], // snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
}
break;
case 5:
/* Model 5 comparse model 1 and 3 */
psycho_1(buffer, max_sc, smr, &frame);
fprintf(stdout, "1 ");
smr_dump(smr, nch);
psycho_3(buffer, max_sc, smr, &frame, &glopts);
fprintf(stdout, "3 ");
smr_dump(smr, nch);
break;
case 6:
/* Model 6 compares model 2 and 4 */
for (ch = 0; ch < nch; ch++)
psycho_2(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], //snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
fprintf(stdout, "2 ");
smr_dump(smr, nch);
for (ch = 0; ch < nch; ch++)
psycho_4(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], // snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
fprintf(stdout, "4 ");
smr_dump(smr, nch);
break;
case 7:
fprintf(stdout, "Frame: %i\n", frameNum);
/* Dump the SMRs for all models */
psycho_1(buffer, max_sc, smr, &frame);
fprintf(stdout, "1");
smr_dump(smr, nch);
psycho_3(buffer, max_sc, smr, &frame, &glopts);
fprintf(stdout, "3");
smr_dump(smr, nch);
for (ch = 0; ch < nch; ch++)
psycho_2(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], //snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
fprintf(stdout, "2");
smr_dump(smr, nch);
for (ch = 0; ch < nch; ch++)
psycho_4(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], // snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
fprintf(stdout, "4");
smr_dump(smr, nch);
break;
case 8:
/* Compare 0 and 4 */
psycho_n1(smr, nch);
fprintf(stdout, "0");
smr_dump(smr, nch);
for (ch = 0; ch < nch; ch++)
psycho_4(&buffer[ch][0], &sam[ch][0], ch, &smr[ch][0], // snr32,
(FLOAT)s_freq[header.version][header.sampling_frequency] *
1000, &glopts);
fprintf(stdout, "4");
smr_dump(smr, nch);
break;
default:
fprintf(stderr, "Invalid psy model specification: %i\n", model);
exit(0);
}
if (glopts.quickmode == TRUE)
/* copy the smr values and reuse them later */
for (ch = 0; ch < nch; ch++) {
for (sb = 0; sb < SBLIMIT; sb++)
smrdef[ch][sb] = smr[ch][sb];
}
if (glopts.verbosity > 4)
smr_dump(smr, nch);
}
#ifdef NEWENCODE
sf_transmission_pattern(scalar, scfsi, &frame);
main_bit_allocation_new(smr, scfsi, bit_alloc, &adb, &frame, &glopts);
//main_bit_allocation (smr, scfsi, bit_alloc, &adb, &frame, &glopts);
if (error_protection)
CRC_calc(&frame, bit_alloc, scfsi, &crc);
write_header(&frame, &bs);
//encode_info (&frame, &bs);
if (error_protection)
putbits(&bs, crc, 16);
write_bit_alloc(bit_alloc, &frame, &bs);
//encode_bit_alloc (bit_alloc, &frame, &bs);
write_scalefactors(bit_alloc, scfsi, scalar, &frame, &bs);
//encode_scale (bit_alloc, scfsi, scalar, &frame, &bs);
subband_quantization_new(scalar, *sb_sample, j_scale, *j_sample, bit_alloc,
*subband, &frame);
//subband_quantization (scalar, *sb_sample, j_scale, *j_sample, bit_alloc,
// *subband, &frame);
write_samples_new(*subband, bit_alloc, &frame, &bs);
//sample_encoding (*subband, bit_alloc, &frame, &bs);
#else
transmission_pattern(scalar, scfsi, &frame);
main_bit_allocation(smr, scfsi, bit_alloc, &adb, &frame, &glopts);
if (error_protection)
CRC_calc(&frame, bit_alloc, scfsi, &crc);
encode_info(&frame, &bs);
if (error_protection)
encode_CRC(crc, &bs);
encode_bit_alloc(bit_alloc, &frame, &bs);
encode_scale(bit_alloc, scfsi, scalar, &frame, &bs);
subband_quantization(scalar, *sb_sample, j_scale, *j_sample, bit_alloc,
*subband, &frame);
sample_encoding(*subband, bit_alloc, &frame, &bs);
/* If not all the bits were used, write out a stack of zeros */
for (i = 0; i < adb; i++) //写码流
put1bit(&bs, 0); //剩余未分配比特数写入stack
if (header.dab_extension) {
/* Reserve some bytes for X-PAD in DAB mode */
putbits(&bs, 0, header.dab_length * 8); //写码流
for (i = header.dab_extension - 1; i >= 0; i--) {
CRC_calcDAB(&frame, bit_alloc, scfsi, scalar, &crc, i);
/* this crc is for the previous frame in DAB mode */
if (bs.buf_byte_idx + lg_frame < bs.buf_size)
bs.buf[bs.buf_byte_idx + lg_frame] = crc;
/* reserved 2 bytes for F-PAD in DAB mode */
putbits(&bs, crc, 8);
}
putbits(&bs, 0, 16);
}
frameBits = sstell(&bs) - sentBits;
if (frameBits % 8) { /* a program failure */
fprintf(stderr, "Sent %ld bits = %ld slots plus %ld\n", frameBits,
frameBits / 8, frameBits % 8);
fprintf(stderr, "If you are reading this, the program is broken\n");
fprintf(stderr, "email [mfc at NOTplanckenerg.com] without the NOT\n");
fprintf(stderr, "with the command line arguments and other info\n");
exit(0);
}
sentBits += frameBits;
}
close_bit_stream_w(&bs);
if ((glopts.verbosity > 1) && (glopts.vbr == TRUE)) {
int i;
#ifdef NEWENCODE
extern int vbrstats_new[15];
#else
extern int vbrstats[15];
#endif
fprintf(stdout, "VBR stats:\n");
for (i = 1; i < 15; i++)
fprintf(stdout, "%4i ", bitrate[header.version][i]);
fprintf(stdout, "\n");
for (i = 1; i < 15; i++)
#ifdef NEWENCODE
fprintf(stdout, "%4i ", vbrstats_new[i]);
#else
fprintf(stdout, "%4i ", vbrstats[i]);
#endif
fprintf(stdout, "\n");
}
fprintf(stderr,
"Avg slots/frame = %.3f; b/smp = %.2f; bitrate = %.3f kbps\n",
(FLOAT)sentBits / (frameNum * 8),
(FLOAT)sentBits / (frameNum * 1152),
(FLOAT)sentBits / (frameNum * 1152) *
s_freq[header.version][header.sampling_frequency]);
if (fclose(musicin) != 0) {
fprintf(stderr, "Could not close \"%s\".\n", original_file_name);
exit(2);
}
fprintf(stderr, "\nDone\n");
fclose(result);
time(&end_time);
total_time = end_time - start_time;
printf("total time is %d\n", total_time);
exit(0);
}
持续性噪声
突发性噪声
乐音
混合
数据对比
| 类型 | 分配的比特数 | 比例因子 | 比特分配结果 | 压缩比 |
| 突发噪声 |
4608 |
 |
 |
530/66.3=8 |
| 持续噪声 |
4608 |
 |
 |
588/63.9=7.99 |
| 音乐 |
4608 |
 |
 |
780/97.8=7.98 |
| 混合 |
4608 |
 |
 |
782/97.8=8 |
遇到的问题
“/ZI”和“/Gy-”命令行选项不兼容 ”问题
1."项目”—>“属性”—>“C/C++” “常规”—>“调试信息格式”—>选择“程序数据库(/Zi)”或“无”
2."项目”—>“属性”—>“C/C++” “代码生成”—>“启用函数集链接”—>选择“是 (/Gy)”
