三极管流水灯电路设计

    随着科学技术的发展, 电力电子设备与人们的工作、生活的关系日益密切。各种小套件层出不穷，功能多样。本文所设计的电子制作可以说是电子初学者学习电子的最佳入门制作！其制作方式容易，趣味横生，更能提高初学者的动手能力！让初学者在制作学习中感受电子 技术带来的乐趣！

    3 组12 只 LED 流水灯是特别针对电子装配与调试技能设计出来的，值得学习和电路分析。本文分析了该流水灯电路的特点及其电路工作原理的说明。这款 3 组12 只LED流水灯具有制作容易、有趣易学的特点，电路焊接成功后，装入电池，即可正常工作，3 组 12 只发光二极管便会被轮流点亮，不断的循环发光，达到流动的效果。

一、电路工作原理简述

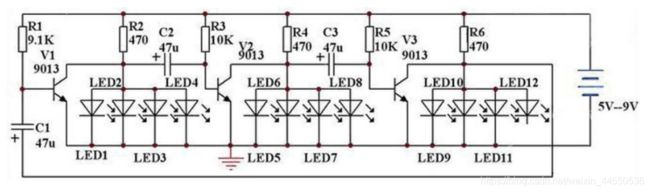

    本电路是由 3 只三极管组成的循环驱动电路。电路图如下图所示。

    每当电源接通时，3 只三极管会争先导通，但由于元器件存在差异，只会有 1 只三极管最先导通。这里假设 V1 最先导通，则 V1 集电极电压下降，使得电容 C2 的左端下降，接近 0V 。由于电容两端的电压不能突变，因此此时 V2 的基极也被拉到近似 0V，V2 截止，V2 的集电极为高电压，故接在它上面的发光二极管 LED5 - LED8 被点亮。此时 V2 的高电压通过电容 C3 使 V3 基极电压升高，V3 也将迅速导通，因此在这段时间里，V1、V3 的集电极均为低电压，因此只有 LED5 - LED8 被点亮，LED1－LED4、 LED9 - LED12 熄灭。

    但随着电源通过电阻 R3 对 C2 的充电，V2 的基极电压逐渐升高，当超过 0.7V 时，V2 由截止状态变为导通状态，集电极电压下降，LED5－LED8 熄灭。与此同时，V2 的集电极下降的电压通过电容 C3 使 V3 的基极电压也降低，V3 由导通变为截止，V3 的集电极电压升高，LED9 - LED12 被点亮。接下来，电路按照上面叙述的过程循环，3 组 12 只发光二极管便会被轮流点亮，不断的循环发光，达到流动的效果。改变电容 C1、C2、C3 的容量可以改变循环速度，容量越小，循环速度越快。电源使用 2 节 5 号干电池即可。

二、元器件的选择和安装调试

  1、元件参数：

  2、各元件实物图

  3、实施步骤

1. 检查电子元器件是否完好，齐全
2. 按照原理图将各元器件插到电路板的相关位置
3. 接通电烙铁电源
4. 待电烙铁加热一段时间后，蘸取适量松香
5. 按照焊接步骤依次将各焊点焊接好
6. 剪掉焊接后的引脚（不能破坏焊点）
7. 检查焊接是否已经完全并且没有短路现象
8. 通电测试
9. 测试完毕后，切断电烙铁电源，收拾实验台

  4、调试过程
    焊接完成之后，装入电池，观察发光二极管是否正常发光，若只有某些发光二极管亮，说明焊点出现了问题，或者出现焊点相连的问题，应该认真检查电路板的焊接情况，反复调整直到发光二极管能正常发光，若最终发光二极管还不能正常发光，可能元件出现了损坏，需重新焊接。

三、制作完成的实物图
