高性能、低功耗4口全速 USB1.1 HUB控制器DPU54 替代AU9254

DPU54是一款高性能、低功耗 4 口全速 USB1.1HUB 控制器,上行端口兼容全速 12MHz 模式,4 个下行端口兼容全速 12MHz、低速 1.5MHz 两种模式。
DPU54采用状态机单事务处理架构,而非单片机架构,多个事务缓冲区,这样减小了芯片的系统响应时间,用最少的硬件资源实现了 USB1.1 全速传
输。
芯片主要特性
-完全兼容 USB1.1 协议
-系统频率支持 12MHz 和 1.5MHz
-上行端口内置 1.5K 上拉电阻和下行端口内置15K 下拉电阻
-片内集成 5V、1.8V 电压调整器
-内置时钟振荡器
-采用紧凑的 SOP-16 无铅封装形式

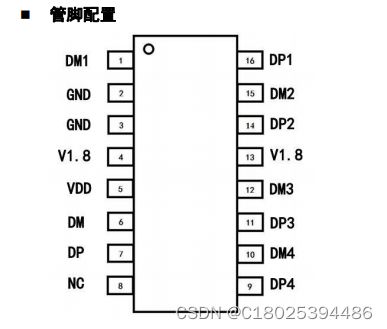

管脚配置
高性能、低功耗4口全速 USB1.1 HUB控制器DPU54 替代AU9254_第1张图片

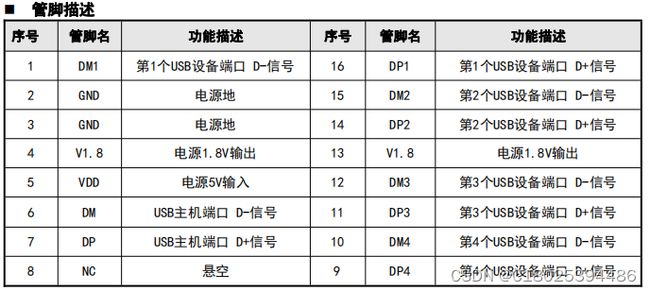

管教描述
高性能、低功耗4口全速 USB1.1 HUB控制器DPU54 替代AU9254_第2张图片

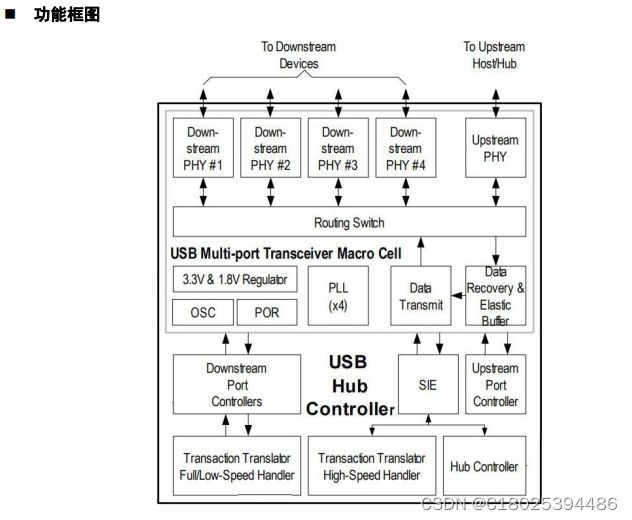

功能框图
高性能、低功耗4口全速 USB1.1 HUB控制器DPU54 替代AU9254_第3张图片
说明:DPU54功能替代AU9254,管脚不兼容,需要改板,如果需要应用原理图可联系小编
这个芯片优势点:
1、外围电路简单,无需外挂晶体;
2、其中USB1,2,3口是usb2.0 hub 480MHz向下兼容全速模式,同时4个USB口也可以作为全速口使用。

典型应用
-USB 扩展坞、USB 延长线
-计算机外设、监视器
-车载系统、机顶盒
