华为图形化界面做防火墙的IPSEC通信

先在路由器AR1上先配置IP地址

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              11.1.1.2/24          up         up
GigabitEthernet0/0/1              22.2.2.2/24          up

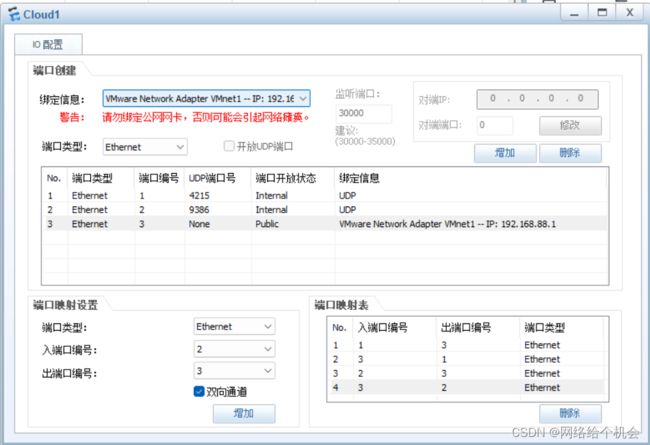

然后在云上添加网卡

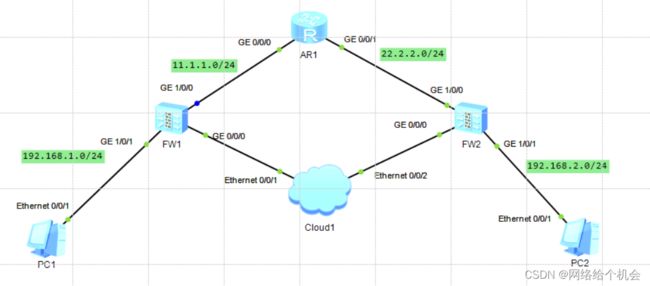

之后分别连接两个防火墙
在防火墙上修改服务以及修改IP地址
FW1上：

[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]ip add 192.168.88.2 24
[USG6000V1-GigabitEthernet0/0/0]service-manage all permit

FW2操作同上，只不过IP地址修改为192.168.88.3 24

之后登录华为的图形化界面

之后就在华为的图形化界面操作了

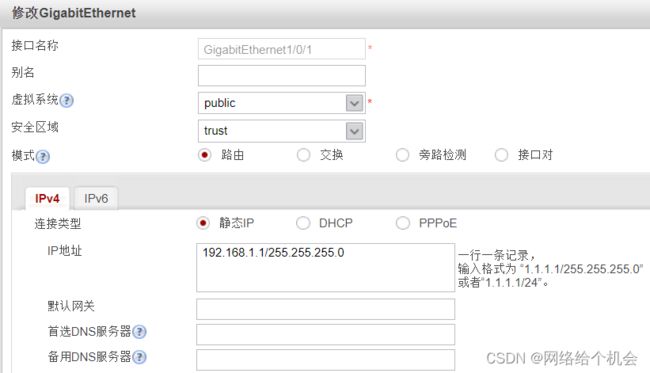

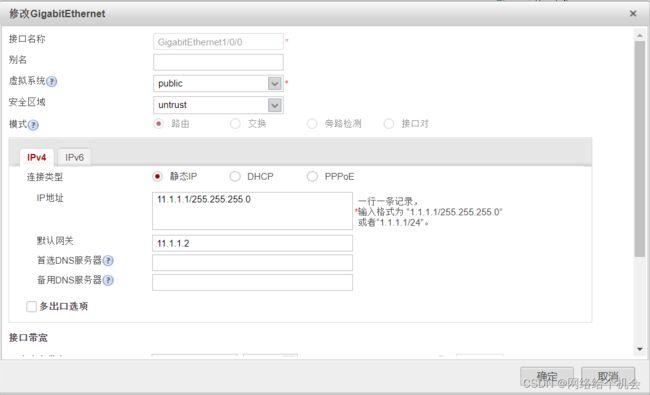

FW1上先配置接口地址

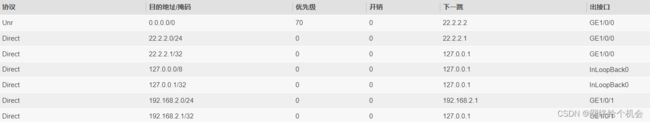

FW2上同理，直接看路由表即可

再点击网络-IPSEC-新建

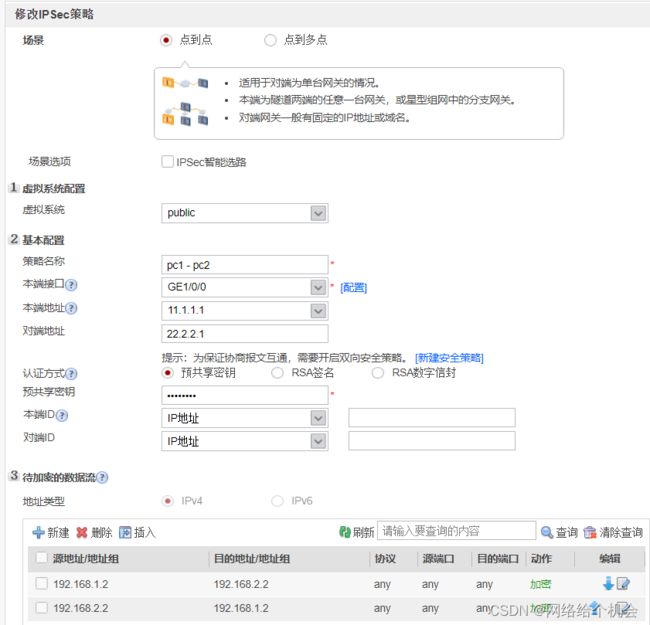

创建IPSEC策略列表
填写如下图所示：

在底下4选项有一个安全提议，在当中可以设置使用IPSEC安全性的相关参数设置，在这里使用默认不变，如果想修改在当中打勾

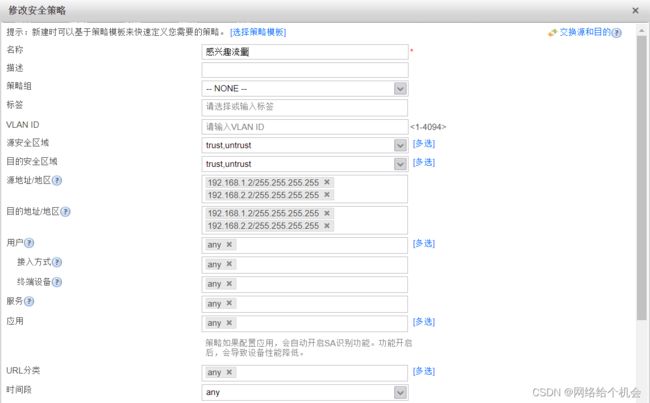

下来就可以做安全策略了

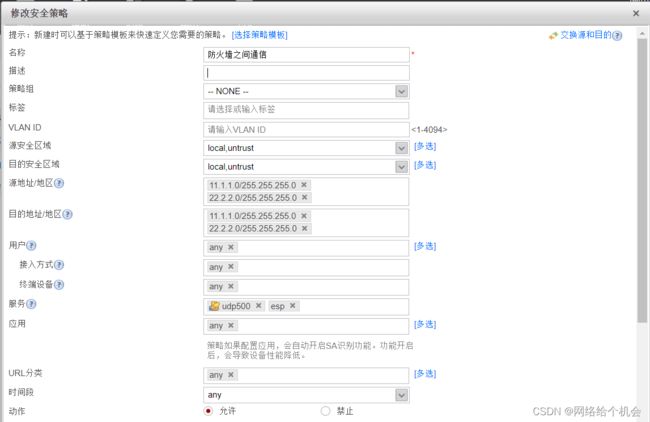

注意：在这当中服务放通的是udp源和目标的500端口，还有esp服务；还有要做双向的流量配置，在这里写在了一块，当然也可以分开去写。

在FW2上的操作就与FW1上的操作大同小异了，故不多赘述，直接上结果演示

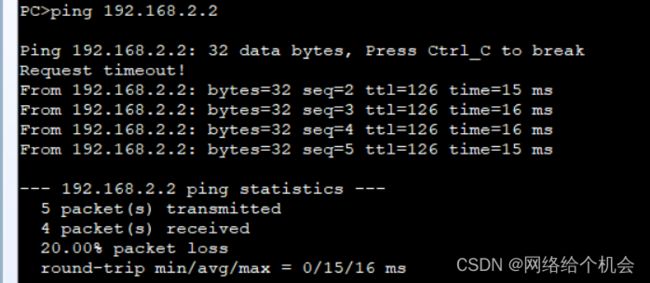

在PC1上pingPC2

这样子看肯定是看不到什么情况的，来抓个包looklook

在这当中就可以看到使用了IPSEC中esp的安全封装来加密和鉴别算法以保证数据的安全性

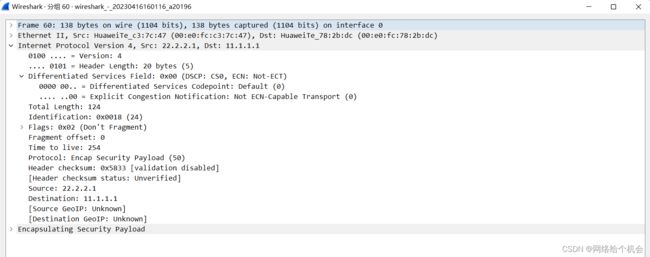

点开一个包来瞧一瞧

就OK啦！
