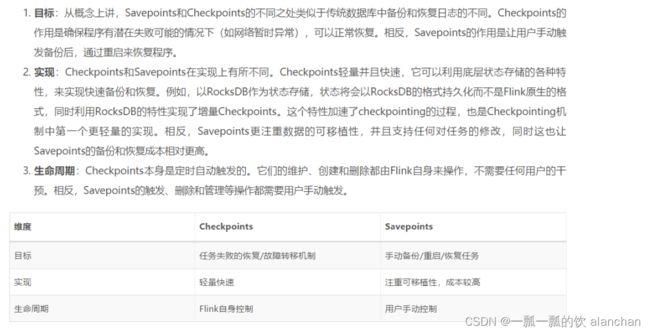

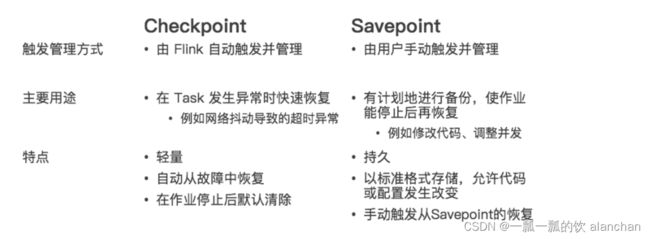

- 1）、Savepoint VS Checkpoint
- 2）、Savepoint示例
本文详细的介绍了checkpoint的概念、流程、前置条件、配置方式、state backend、故障恢复（重启策略）以及应用程序设置checkpoint示例、重启策略的实现与验证、手动恢复checkpoint/savepoint的示例。
本文依赖hadoop环境、kafka环境、flink集群环境好用。
本文分为4个部分，即checkpoint介绍、应用程序配置checkpoint示例、重启策略示例和手动恢复checkpoint与savepoint。
一、Checkpoint介绍
官网地址：https://nightlies.apache.org/flink/flink-docs-release-1.12/zh/dev/stream/state/checkpointing.html
Flink 中的每个方法或算子都能够是有状态的（Flink（八）Flink四大基石之State概念、使用场景、持久化、批处理的详解与keyed state和operator state、broadcast state使用和详细示例 了解更多）。
状态化的方法在处理单个 元素/事件 的时候存储数据，让状态成为使各个类型的算子更加精细的重要部分。
为了让状态容错，Flink 需要为状态添加 checkpoint（检查点）。Checkpoint 使得 Flink 能够恢复状态和在流中的位置，从而向应用提供和无故障执行时一样的语义。

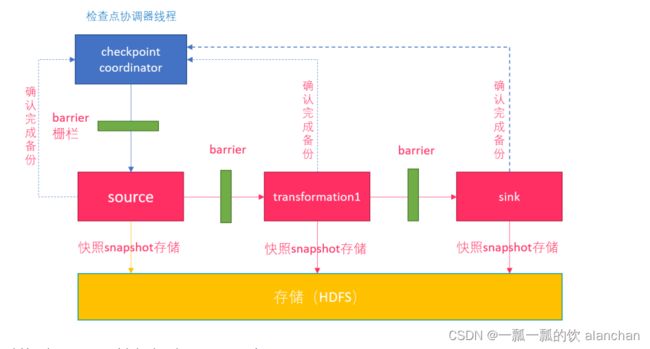

- 简单的执行流程
关于checkpoint和barrier的工作流程在Flink（八）Flink四大基石之State概念、使用场景、持久化、批处理的详解与keyed state和operator state、broadcast state使用和详细示例中有详细的介绍。
流程说明
- 1、Flink的JobManager创建CheckpointCoordinator
- 2、Coordinator向所有的SourceOperator发送Barrier栅栏(理解为执行Checkpoint的信号)
- 3、SourceOperator接收到Barrier之后，暂停当前的操作(暂停的时间很短，因为后续的写快照是异步的)，并制作State快照，然后将自己的快照保存到指定的介质中(如HDFS)，一切 ok之后向Coordinator汇报并将Barrier发送给下游的其他Operator
- 4、其他的如TransformationOperator接收到Barrier，重复第2步，最后将Barrier发送给Sink
- 5、Sink接收到Barrier之后重复第2步
- 6、Coordinator接收到所有的Operator的执行ok的汇报结果,认为本次快照执行成功
在往介质(如HDFS)中写入快照数据的时候是异步的
分布式快照执行时的数据一致性由Chandy-Lamport algorithm分布式快照算法保证
1、前提条件
Flink 的 checkpoint 机制会和持久化存储进行交互，读写流与状态。一般需要：
- 一个能够回放一段时间内数据的持久化数据源，例如持久化消息队列（例如 Apache Kafka、RabbitMQ、 Amazon Kinesis、 Google PubSub 等）或文件系统（例如 HDFS、 S3、 GFS、 NFS、 Ceph 等）。
- 存放状态的持久化存储，通常为分布式文件系统（比如 HDFS、 S3、 GFS、 NFS、 Ceph 等）。
2、开启与配置 Checkpoint
默认情况下 checkpoint 是禁用的。通过调用 StreamExecutionEnvironment 的 enableCheckpointing(n) 来启用 checkpoint，里面的 n 是进行 checkpoint 的间隔，单位毫秒。
Checkpoint 其他的属性包括：
-
精确一次（exactly-once）对比至少一次（at-least-once）：你可以选择向 enableCheckpointing(long interval, CheckpointingMode mode) 方法中传入一个模式来选择使用两种保证等级中的哪一种。 对于大多数应用来说，精确一次是较好的选择。至少一次可能与某些延迟超低（始终只有几毫秒）的应用的关联较大。
-
checkpoint 超时：如果 checkpoint 执行的时间超过了该配置的阈值，还在进行中的 checkpoint 操作就会被抛弃。
-
checkpoints 之间的最小时间：该属性定义在 checkpoint 之间需要多久的时间，以确保流应用在 checkpoint 之间有足够的进展。如果值设置为了 5000， 无论 checkpoint 持续时间与间隔是多久，在前一个 checkpoint 完成时的至少五秒后会才开始下一个 checkpoint。
往往使用“checkpoints 之间的最小时间”来配置应用会比 checkpoint 间隔容易很多，因为“checkpoints 之间的最小时间”在 checkpoint 的执行时间超过平均值时不会受到影响（例如如果目标的存储系统忽然变得很慢）。
注意这个值也意味着并发 checkpoint 的数目是一。
- 并发 checkpoint 的数目: 默认情况下，在上一个 checkpoint 未完成（失败或者成功）的情况下，系统不会触发另一个 checkpoint。这确保了拓扑不会在 checkpoint 上花费太多时间，从而影响正常的处理流程。 不过允许多个 checkpoint 并行进行是可行的，对于有确定的处理延迟（例如某方法所调用比较耗时的外部服务），但是仍然想进行频繁的 checkpoint 去最小化故障后重跑的 pipelines 来说，是有意义的。
该选项不能和 “checkpoints 间的最小时间”同时使用。
-
externalized checkpoints: 你可以配置周期存储 checkpoint 到外部系统中。Externalized checkpoints 将他们的元数据写到持久化存储上并且在 job 失败的时候不会被自动删除。 这种方式下，如果你的 job 失败，你将会有一个现有的 checkpoint 去恢复。更多的细节请看 Externalized checkpoints 的部署文档。
-
在 checkpoint 出错时使 task 失败或者继续进行 task：他决定了在 task checkpoint 的过程中发生错误时，是否使 task 也失败，使失败是默认的行为。 或者禁用它时，这个任务将会简单的把 checkpoint 错误信息报告给 checkpoint coordinator 并继续运行。
-
优先从 checkpoint 恢复（prefer checkpoint for recovery）：该属性确定 job 是否在最新的 checkpoint 回退，即使有更近的 savepoint 可用，这可以潜在地减少恢复时间（checkpoint 恢复比 savepoint 恢复更快）。
代码示例
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// 每 1000ms 开始一次 checkpoint
env.enableCheckpointing(1000);
// 高级选项：
// 设置模式为精确一次 (这是默认值)
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
// 确认 checkpoints 之间的时间会进行 500 ms
env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);
// Checkpoint 必须在一分钟内完成，否则就会被抛弃
env.getCheckpointConfig().setCheckpointTimeout(60000);
// 同一时间只允许一个 checkpoint 进行
env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);
// 开启在 job 中止后仍然保留的 externalized checkpoints
env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
3、选择一个 State Backend
Flink 的 checkpointing 机制 会将 timer 以及 stateful 的 operator 进行快照，然后存储下来， 包括连接器（connectors），窗口（windows）以及任何用户自定义的状态。 Checkpoint 存储在哪里取决于所配置的 State Backend（比如 JobManager memory、 file system、 database）。
默认情况下，状态是保持在 TaskManagers 的内存中，checkpoint 保存在 JobManager 的内存中。为了合适地持久化大体量状态， Flink 支持各种各样的途径去存储 checkpoint 状态到其他的 state backends 上。通过 StreamExecutionEnvironment.setStateBackend(…) 来配置所选的 state backends。
1）、State Backend分类及说明
分为三类，即FsStateBackend、MemoryStateBackend和RocksDBStateBackend。

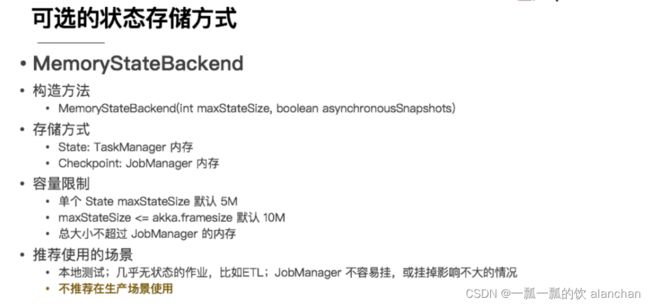

MemoryStateBackend，构造方法是设置最大的StateSize，选择是否做异步快照。
对于State状态存储在 TaskManager 节点也就是执行节点内存中的，因为内存有容量限制，所以单个 State maxStateSize 默认 5 M，且需要注意 maxStateSize <= akka.framesize 默认 10 M。
对于Checkpoint 存储在 JobManager 内存中，因此总大小不超过 JobManager 的内存。
推荐使用的场景为：本地测试、几乎无状态的作业，比如 ETL、JobManager 不容易挂，或挂掉影响不大的情况。

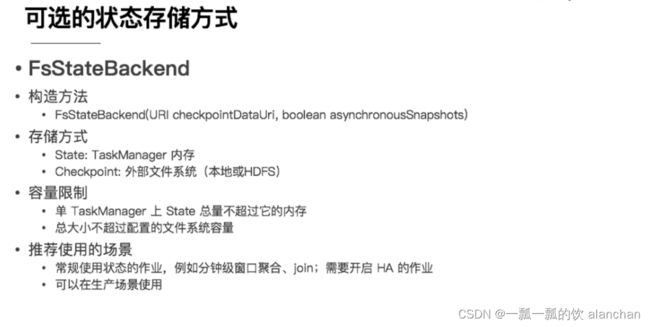

FsStateBackend是在文件系统上，需要传一个文件路径和是否异步快照。
State 依然在 TaskManager 内存中，但不会像 MemoryStateBackend 是 5 M 的设置上限Checkpoint 存储在外部文件系统（本地或 HDFS），打破了总大小 Jobmanager 内存的限制。
推荐使用的场景为：常规使用状态的作业，例如分钟级窗口聚合或 join、需要开启HA的作业。
如果使用HDFS，则初始化FsStateBackend时，需要传入以 “hdfs://”开头的路径(即: new FsStateBackend(“hdfs:///hacluster/checkpoint”))，
如果使用本地文件，则需要传入以“file://”开头的路径(即:new FsStateBackend(“file:///Data”))。
在分布式情况下，不推荐使用本地文件。

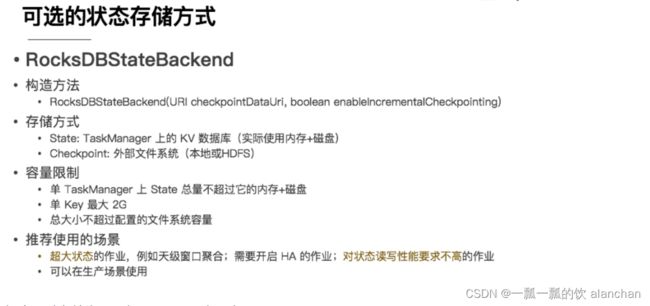

RocksDBStateBackend，RocksDB 是一个 key/value 的内存存储系统，和其他的 key/value 一样，先将状态放到内存中，如果内存快满时，则写入到磁盘中，但需要注意 RocksDB 不支持同步的 Checkpoint，构造方法中没有同步快照这个选项。
不过 RocksDB 支持增量的 Checkpoint，意味着并不需要把所有 sst 文件上传到 Checkpoint 目录，仅需要上传新生成的 sst 文件即可。它的 Checkpoint 存储在外部文件系统（本地或HDFS），其容量限制只要单个 TaskManager 上 State 总量不超过它的内存+磁盘，单 Key最大 2G，总大小不超过配置的文件系统容量即可。
推荐使用的场景为：超大状态的作业，例如天级窗口聚合、需要开启 HA 的作业、最好是对状态读写性能要求不高的作业。
在编码时需要额外引入maven依赖。
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-statebackend-rocksdb_${scala.binary.version}artifactId>
<version>${flink.version}version>
dependency>
4、迭代作业中的状态和 checkpoint
Flink 现在为没有迭代（iterations）的作业提供一致性的处理保证。在迭代作业上开启 checkpoint 会导致异常。为了在迭代程序中强制进行 checkpoint，用户需要在开启 checkpoint 时设置一个特殊的标志： env.enableCheckpointing(interval, CheckpointingMode.EXACTLY_ONCE, force = true)。
请注意在环形边上游走的记录（以及与之相关的状态变化）在故障时会丢失。
5、Task 故障恢复
当 Task 发生故障时，Flink 需要重启出错的 Task 以及其他受到影响的 Task ，以使得作业恢复到正常执行状态。
Flink 通过重启策略和故障恢复策略来控制 Task 重启：重启策略决定是否可以重启以及重启的间隔；故障恢复策略决定哪些 Task 需要重启。
1）、重启策略Restart Strategies
Flink 支持不同的重启策略，来控制 job 万一故障时该如何重启。
Flink 作业如果没有定义重启策略，则会遵循集群启动时加载的默认重启策略。 如果提交作业时设置了重启策略，该策略将覆盖掉集群的默认策略。
通过 Flink 的配置文件 flink-conf.yaml 来设置默认的重启策略。配置参数 restart-strategy 定义了采取何种策略。 如果没有启用 checkpoint，就采用“不重启”策略。如果启用了 checkpoint 且没有配置重启策略，那么就采用固定延时重启策略， 此时最大尝试重启次数由 Integer.MAX_VALUE 参数设置。下表列出了可用的重启策略和与其对应的配置值。
每个重启策略都有自己的一组配置参数来控制其行为。 这些参数也在配置文件中设置。 后文的描述中会详细介绍每种重启策略的配置项。
除了定义默认的重启策略以外，还可以为每个 Flink 作业单独定义重启策略。 这个重启策略通过在程序中的 ExecutionEnvironment 对象上调用 setRestartStrategy 方法来设置。 当然，对于 StreamExecutionEnvironment 也同样适用。
下例展示了如何给我们的作业设置固定延时重启策略。 如果发生故障，系统会重启作业 3 次，每两次连续的重启尝试之间等待 10 秒钟。
ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();
env.setRestartStrategy(RestartStrategies.fixedDelayRestart(
3, // 尝试重启的次数
Time.of(10, TimeUnit.SECONDS) // 延时
));
1、Fixed Delay Restart Strategy
固定延时重启策略按照给定的次数尝试重启作业。 如果尝试超过了给定的最大次数，作业将最终失败。 在连续的两次重启尝试之间，重启策略等待一段固定长度的时间。
通过在 flink-conf.yaml 中设置如下配置参数，默认启用此策略。
restart-strategy: fixed-delay
restart-strategy.fixed-delay.attempts: 3
restart-strategy.fixed-delay.delay: 10 s
固定延迟重启策略也可以在程序中设置：
ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();
env.setRestartStrategy(RestartStrategies.fixedDelayRestart(
3, // 尝试重启的次数
Time.of(10, TimeUnit.SECONDS) // 延时
));

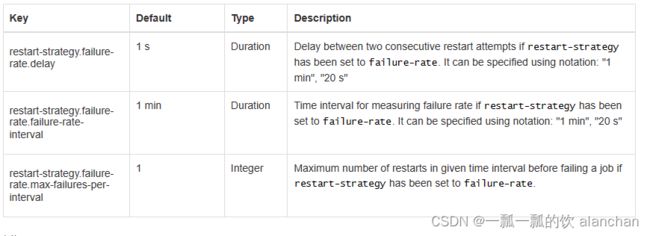

2、Failure Rate Restart Strategy
故障率重启策略在故障发生之后重启作业，但是当故障率（每个时间间隔发生故障的次数）超过设定的限制时，作业会最终失败。 在连续的两次重启尝试之间，重启策略等待一段固定长度的时间。
通过在 flink-conf.yaml 中设置如下配置参数，默认启用此策略。
restart-strategy: failure-rate
restart-strategy.failure-rate.max-failures-per-interval: 3
restart-strategy.failure-rate.failure-rate-interval: 5 min
restart-strategy.failure-rate.delay: 10 s
故障率重启策略也可以在程序中设置：
ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();
env.setRestartStrategy(RestartStrategies.failureRateRestart(
3, // 每个时间间隔的最大故障次数
Time.of(5, TimeUnit.MINUTES), // 测量故障率的时间间隔
Time.of(10, TimeUnit.SECONDS) // 延时
));
3、No Restart Strategy
作业直接失败，不尝试重启。
通过在 flink-conf.yaml 中设置如下配置参数
restart-strategy: none
在程序中设置
ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();
env.setRestartStrategy(RestartStrategies.noRestart());
4、Fallback Restart Strategy
使用群集定义的重启策略。 这对于启用了 checkpoint 的流处理程序很有帮助。 如果没有定义其他重启策略，默认选择固定延时重启策略。
2）、Failover Strategies
Flink 支持多种不同的故障恢复策略，该策略需要通过 Flink 配置文件 flink-conf.yaml 中的 jobmanager.execution.failover-strategy 配置项进行配置。
1、Restart All Failover Strategy
在全图重启故障恢复策略下，Task 发生故障时会重启作业中的所有 Task 进行故障恢复。
2、Restart Pipelined Region Failover Strategy
该策略会将作业中的所有 Task 划分为数个 Region。当有 Task 发生故障时，它会尝试找出进行故障恢复需要重启的最小 Region 集合。 相比于全局重启故障恢复策略，这种策略在一些场景下的故障恢复需要重启的 Task 会更少。
此处 Region 指以 Pipelined 形式进行数据交换的 Task 集合。也就是说，Batch 形式的数据交换会构成 Region 的边界。
- DataStream 和 流式 Table/SQL 作业的所有数据交换都是 Pipelined 形式的。
- 批处理式 Table/SQL 作业的所有数据交换默认都是 Batch 形式的。
- DataSet 作业中的数据交换形式会根据 ExecutionConfig 中配置的 ExecutionMode 决定。
需要重启的 Region 的判断逻辑如下：
- 出错 Task 所在 Region 需要重启。
- 如果要重启的 Region 需要消费的数据有部分无法访问（丢失或损坏），产出该部分数据的 Region 也需要重启。
- 需要重启的 Region 的下游 Region 也需要重启。这是出于保障数据一致性的考虑，因为一些非确定性的计算或者分发会导致同一个 Result Partition 每次产生时包含的数据都不相同。
6、checkpoint的配置方式
一般而言有2种配置方式，即全局配置（配置在flink-conf.yaml文件中）和应用程序配置。其示例在上述的介绍中都有对应的说明。一般而言，推荐在应用程序中配置，除非flink集群是为某一个共性的应用创建的，此时配置文件可能更方便。
二、Checkpoint示例
本示例在上一篇文章的基础上实现了checkpoint，同时将数据以subway对象的形式sink到kafka中，同时应用程序控制台也会有输出。
本示例是实现统计地铁站出站口人数。
1、maven依赖
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-commonartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-clientartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-hdfsartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-connector-kafka_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-sql-connector-kafka_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-connector-jdbc_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-csvartifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-jsonartifactId>
<version>${flink.version}version>
dependency>
2、实现
import java.util.Properties;
import java.util.Random;
import org.apache.commons.lang.time.FastDateFormat;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.runtime.state.filesystem.FsStateBackend;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.CheckpointConfig;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaProducer;
import org.apache.flink.streaming.connectors.kafka.KafkaSerializationSchema;
import org.apache.kafka.clients.producer.ProducerRecord;
import org.watermaker.Subway;
/**
* @author alanchan
*
*/
public class CheckpointDemo {
/**
* @param args
* @throws Exception
*/
public static void main(String[] args) throws Exception {
FastDateFormat df = FastDateFormat.getInstance("HH:mm:ss");
System.setProperty("HADOOP_USER_NAME", "alanchan");
// env
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);
// Checkpoint参数设置
// 每 1000ms 开始一次 checkpoint
env.enableCheckpointing(1000);
env.setStateBackend(new FsStateBackend("hdfs://server2:8020//flinktest/flinkckp"));
// 设置两个Checkpoint 之间最少等待时间
env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);// 默认是0
// 当作业被取消时，保留外部的checkpoint
env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
// source
DataStreamSource<Subway> subwayDS = env.addSource(new SourceFunction<Subway>() {
private boolean flag = true;
@Override
public void run(SourceContext<Subway> ctx) throws Exception {
Random random = new Random();
while (flag) {
String sNo = "No" + random.nextInt(3);
int userCount = random.nextInt(100);
long eventTime = System.currentTimeMillis();
Subway subway = new Subway(sNo, userCount, eventTime);
System.err.println(subway + " ，格式化后时间 " + df.format(subway.getEnterTime()));
ctx.collect(subway);
Thread.sleep(1000);
}
}
@Override
public void cancel() {
flag = false;
}
});
// transformation
DataStream<Subway> maxByResult = subwayDS.keyBy(subway -> subway.getSNo()).maxBy("userCount");
// sink
String topic = "t_kafkasink";
maxByResult.print("maxBy");
Properties props = new Properties();
props.setProperty("bootstrap.servers", "server1:9092");
//使用EXACTLY_ONCE必须设置自动提交时间
props.setProperty("transaction.timeout.ms", 1000 * 5 + "");
// FlinkKafkaProducer kafkaSink = new FlinkKafkaProducer<>("flink_kafka", new SimpleStringSchema(), props);
//实现kafka传递的subway对象，需要自己实现序列化
FlinkKafkaProducer<Subway> kafkaSink = new FlinkKafkaProducer<>(topic, new MyKafkaSerializationSchema(topic), props, FlinkKafkaProducer.Semantic.EXACTLY_ONCE);
maxByResult.addSink(kafkaSink);
// execute
env.execute();
}
/**
* kafka序列化---传递对象
*
* @author alanchan
*
*/
public static class MyKafkaSerializationSchema implements KafkaSerializationSchema<Subway> {
String topic;
public MyKafkaSerializationSchema(String topic) {
this.topic = topic;
}
@Override
public ProducerRecord<byte[], byte[]> serialize(Subway element, Long timestamp) {
return new ProducerRecord(topic, element.toString().getBytes());
}
}
/**
* 传递字符串
*
* @author alanchan
*
*/
public static class MKafkaSerializationSchema implements KafkaSerializationSchema<String> {
String topic;
public MKafkaSerializationSchema(String topic) {
this.topic = topic;
}
@Override
public ProducerRecord<byte[], byte[]> serialize(String element, Long timestamp) {
return new ProducerRecord(topic, element.getBytes());
}
}
}
3、验证
此处验证分为三个部分，即应用程序控制台输出、kafka输出和hdfs上的checkpoint
-
应用程序控制台输出
-
kafka输出
[root@server1 ~]# kafka-console-consumer.sh --bootstrap-server server1:9092 --topic t_kafkasink --from-beginning
Subway(sNo=No1, userCount=97, enterTime=1689313719715)
Subway(sNo=No2, userCount=66, enterTime=1689313724769)
Subway(sNo=No1, userCount=97, enterTime=1689313719715)
Subway(sNo=No2, userCount=66, enterTime=1689313724769)
Subway(sNo=No0, userCount=83, enterTime=1689313731841)
Subway(sNo=No0, userCount=83, enterTime=1689313731841)
- hdfs上的checkpoint
三、示例：重启策略
1、演示代码
该代码包含四种重启策略，根据自己的情况进行验证即可。
本示例着重验证了固定次数重启策略。
1、maven依赖
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-commonartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-clientartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.hadoopgroupId>
<artifactId>hadoop-hdfsartifactId>
<version>3.1.4version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-connector-kafka_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-sql-connector-kafka_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-connector-jdbc_2.12artifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-csvartifactId>
<version>${flink.version}version>
dependency>
<dependency>
<groupId>org.apache.flinkgroupId>
<artifactId>flink-jsonartifactId>
<version>${flink.version}version>
dependency>
2、实现
import java.util.Properties;
import java.util.concurrent.TimeUnit;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.RichMapFunction;
import org.apache.flink.api.common.restartstrategy.RestartStrategies;
import org.apache.flink.api.common.time.Time;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.runtime.state.filesystem.FsStateBackend;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.CheckpointConfig;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaProducer;
import org.apache.flink.streaming.connectors.kafka.KafkaSerializationSchema;
import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.util.Collector;
import org.apache.kafka.clients.producer.ProducerRecord;
import org.watermaker.Subway;
/**
* @author alanchan
*
*/
public class CheckpointRestartStrategyDemo {
/**
* @param args
* @throws Exception
*/
public static void main(String[] args) throws Exception {
System.setProperty("HADOOP_USER_NAME", "alanchan");
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);
// checkpoint
env.enableCheckpointing(1000);
env.setStateBackend(new FsStateBackend("hdfs://server2:8020//flinktest/flinkckp"));
env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);
env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
// 配置重启策略:
// 1、配置了Checkpoint的情况下,默认是Integer.MAX_VALUE次重启并自动恢复
// 2、单独配置无重启策略RestartStrategies.noRestart()
// 3、固定延迟重启RestartStrategies.fixedDelayRestart
env.setRestartStrategy(RestartStrategies.fixedDelayRestart(3, // 最多重启3次数
Time.of(5, TimeUnit.SECONDS) // 重启时间间隔
));
// 4、失败率重启策略RestartStrategies.failureRateRestart
// 如果2分钟内job失败不超过3三次，,自动重启，, 每次间隔10s (如果2分钟内程序失败超过(含)3次,则程序退出）
// env.setRestartStrategy(RestartStrategies.failureRateRestart(3, // 每个测量时间间隔最大失败次数
// Time.of(2, TimeUnit.MINUTES), // 失败率测量的时间间隔
// Time.of(10, TimeUnit.SECONDS) // 两次连续重启的时间间隔
// ));
// Source
DataStream<String> linesDS = env.socketTextStream("192.168.10.42", 9999);
// Transformation
DataStream<Tuple2<String, Integer>> wordTuple = linesDS.flatMap(new FlatMapFunction<String, Tuple2<String, Integer>>() {
@Override
public void flatMap(String value, Collector<Tuple2<String, Integer>> out) throws Exception {
String[] words = value.split(",");
for (String word : words) {//vx:alanchanchn
if (word.equals("vx:alanchanchn")) {
System.out.println("出现了敏感词。。。。。。。。。。不能出现微信号。");
throw new Exception("出现了敏感词。。。。。。。。。。。不能出现微信号。");
}
out.collect(Tuple2.of(word, 1));
}
}
});
DataStream<Tuple2<String, Integer>> sumResult = wordTuple.keyBy(t -> t.f0).sum(1);
// sink
sumResult.print();
Properties props = new Properties();
props.setProperty("bootstrap.servers", "server1:9092");
props.setProperty("transaction.timeout.ms", "3000");
String topic = "t_kafkasink";
// FlinkKafkaProducer kafkaSink = new FlinkKafkaProducer<>("flink_kafka", new SimpleStringSchema(), props);
FlinkKafkaProducer<Tuple2<String, Integer>> kafkaSink = new FlinkKafkaProducer<>(topic, new MyKafkaSerializationSchema(topic), props,
FlinkKafkaProducer.Semantic.EXACTLY_ONCE);
sumResult.addSink(kafkaSink);
// 5.execute
env.execute();
}
/**
* kafka sink tuple的序列化实现
*
* @author alanchan
*
*/
public static class MyKafkaSerializationSchema implements KafkaSerializationSchema<Tuple2<String, Integer>> {
String topic;
public MyKafkaSerializationSchema(String topic) {
this.topic = topic;
}
@Override
public ProducerRecord<byte[], byte[]> serialize(Tuple2<String, Integer> element, Long timestamp) {
return new ProducerRecord(topic, (element.f0 + ":" + element.f1).getBytes());
}
}
}
3、验证
验证实际上分为3部分，即应用程序控制台、kafka输出和hdfs上的checkpoint。由于本示例仅仅是为了演示重启策略，故其他的两个部分不再赘述。
5> (alanchan,1)
5> (alanchanchn,1)
5> (alanchan,2)
13> (alan,1)
5> (chan,1)
11> (chn,1)
出现了敏感词。。。。。。。。。。不能出现微信号。
11> (chn,2)
5> (alanchan,3)
5> (alanchanchn,2)
11> (chn,2)
10> (vx:alanchanchn,1)
5> (alanchan,3)
5> (alanchanchn,2)
出现了敏感词。。。。。。。。。。不能出现微信号。
11> (chn,3)
5> (alanchan,4)
5> (alanchanchn,3)
出现了敏感词。。。。。。。。。。不能出现微信号。
出现了敏感词。。。。。。。。。。不能出现微信号。
5> (alanchan,4)
11> (chn,3)
5> (alanchanchn,3)
Exception in thread "main" org.apache.flink.runtime.client.JobExecutionException: Job execution failed.
应用程序出现了异常并退出
四、手动重启-检验checkpoint与savepoint
使用第三部分的例子，将该应用程序打包并上传至flink集群。
关于maven打包以及Flink集群提交任务参考该专栏的文章。Flink（一）1.12.7或1.13.5详细介绍及本地安装部署、验证
1、maven打包
mvn package -Dmaven.test.skip=true
2、上传打包后的jar
上传地址：http://server1:8081/#

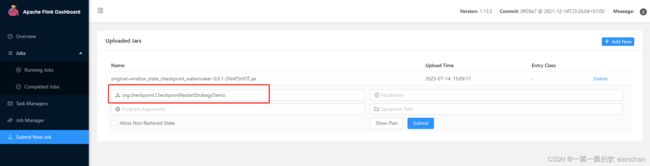

上传成功后的界面，并设置运行主类，即main函数所在的类

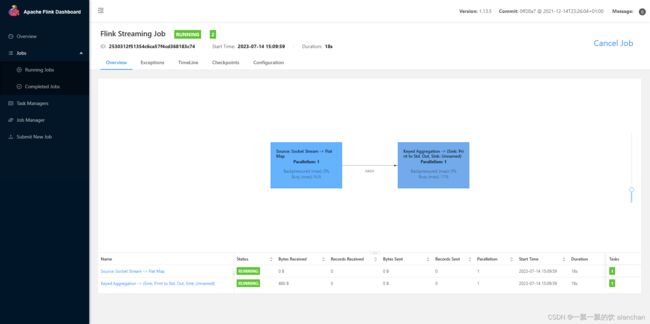

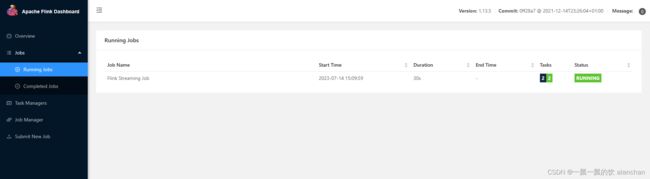

上传成功后，任务处于运行状态
3、验证程序功能
验证方式与上面在开发工具中验证一致，即在nc中输入数据，观察kafka中的输出。
验证关键点：是否自动重启了
- 输入数据
[root@server2 ~]# nc -lk 9999
aa,
bb,aa
cc,bb,aa,a
dd
aa
cc
- kafka控制台输出
aa:1
bb:1
aa:2
dd:1
aa:3
cc:1
aa:4
bb:2
4、手工恢复

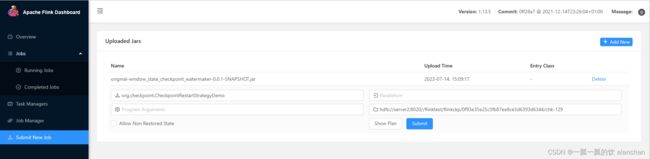

在恢复点填入checkpoint对应的文件进行恢复，本示例的地址为：hdfs://server2:8020/flinktest/flinkckp/0f93e35e25c3fb87ee8ce3d6393d6344/chk-129

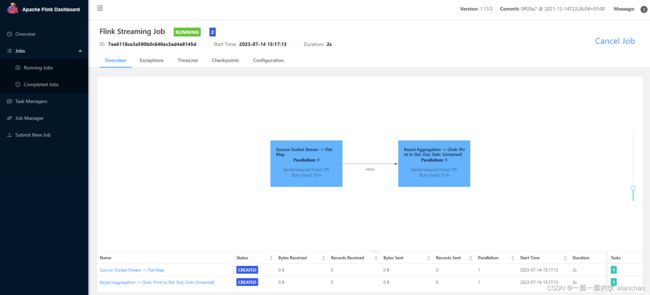

填写完毕后提交任务，成功后进入如下页面
5、验证
再次验证，即关键之前计算的结果是否存在以及输入相同的键值，是否在原来的基础上累加。
- nc输入
[root@server2 ~]# nc -lk 9999
dd
bb
aa
a
- kafka控制台输出
dd:2
aa:4
bb:3
cc:2
以上完成了checkpoint的手工启动验证，实际生产中可能是系统自动完成的，不需要人工启动。如因非程序原因需要自动启动的话，比如系统重启等外界因素，一般使用手工的启动，人为的设置savepoint。下面一节将介绍savepoint部分。
6、savepoint
在实际生产中，如要对集群进行停机维护/扩容…那么这时候需要执行一次Savepoint也就是执行一次手动的Checkpoint（也就是手动的发一个barrier栅栏），程序的所有状态都会被执行快照并保存,当维护/扩容完毕之后，可以从上一次Savepoint的目录中进行恢复。
1）、Savepoint VS Checkpoint
2）、Savepoint示例
本示例以flink提交任务的session模式进行演示
# 启动yarn session
/usr/local/flink-1.13.5/bin/yarn-session.sh -n 2 -tm 1024 -s 1 -d
# 运行job-会自动执行Checkpoint
/usr/local/flink-1.13.5/bin/flink run --class org.checkpoint.CheckpointRestartStrategyDemo /usr/local/bigdata/testdata/original-window_state_checkpoint_watermaker-0.0.1-SNAPSHOT.jar
# 手动创建savepoint--相当于手动做了一次Checkpoint
# 225125bc4ddf3f69190ebcb8e82e428f是当前任务的id
/usr/local/flink-1.13.5/bin/flink savepoint 225125bc4ddf3f69190ebcb8e82e428f hdfs://server1:8020//flinktest/flinkckp
# 停止job
/usr/local/flink-1.13.5/bin/flink cancel 225125bc4ddf3f69190ebcb8e82e428f
# 重新启动job,手动加载savepoint数据
# savepoint-702b87-0a11b997fa70 是创建savepoint时系统自动生成的checkpoint文件名称
/usr/local/flink-1.13.5/bin/flink run -s hdfs://server1:8020/flinktest/savepoint/savepoint-702b87-0a11b997fa70 --class org.checkpoint.CheckpointRestartStrategyDemo /usr/local/bigdata/testdata/original-window_state_checkpoint_watermaker-0.0.1-SNAPSHOT.jar
# 停止yarn session
# 关闭方式很多，比如kill或界面上中止等
以上，详细的介绍了checkpoint的概念、设置、故障恢复以及手动恢复checkpoint的示例。
