1.图像形态学运算简介

1.图像形态学运算简介:
 (1)图像形态学是指以形态为基础对图像进行分析的一种方法或技术。
 (2)图像形态学操作的核心思想是:从图像中提取用于表达或描绘图像形状的信息。
 (3)图像形态学操作的目的是:使计算机更够更好的对图像进行识别和理解。因为图像形态学处理后可以简化图像数据,
    同时保存了它们基本的形状特性,去除了不相干的结构。

常见的图像形态学处理操作:

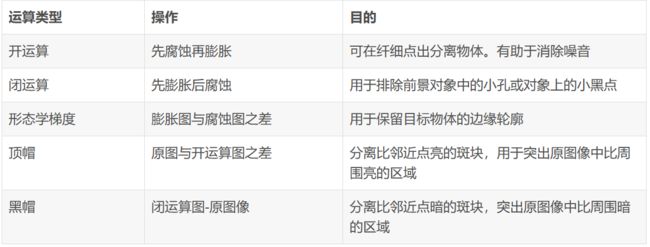

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第1张图片

2.图像开运算处理

2.1.图像开运算处理简介

2.1.图像开运算处理简介:
(1)开运算cv2.MORPH_OPEN:先腐蚀后膨胀--dilate(erode(img))
(2)图像开运算是图像依次经过腐蚀、膨胀处理后的过程。图像被腐蚀后,去除了噪声,但是也压缩了图像;
   接着对腐蚀过的图像进行膨胀处理,可以去除噪声,并保留原有图像。

2.2.图像开运算处理代码

#%%
#图像开运算
import cv2
import numpy as np
import matplotlib.pyplot as plt
img= cv2.imread(r'D:\HuaweiMoveData\Users\27182\Desktop\opencv\3.Binary image processing\lena.png')
kernel1= np.ones((9, 9), np.uint8)#9x9的卷积核子
opening_img1= cv2.morphologyEx(img, cv2.MORPH_OPEN,kernel1)
kernel2= np.ones((15, 15), np.uint8)#15x15的卷积核子
opening_img2= cv2.morphologyEx(img, cv2.MORPH_OPEN,kernel2)

plt.figure(figsize=(10,8))
figure=[img,opening_img1,opening_img2]
titile=[u'Orignal Figure',u'Opening Figure(k=9)',u'Opening Figure(k=15)']
for i in range(3):
    plt.subplot(1,3,i+1)
    plt.imshow(figure[i])
    plt.title(titile[i])
    plt.xticks([]),plt.yticks([])

2.3.图像开运算处理效果

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第2张图片

3.图像闭运算处理

3.1.图像闭运算处理简介

3.1.图像闭运算处理简介:
 (1)闭运算cv2.MORPH_CLOSE:先膨胀后腐蚀--erode(dilate(img))
 (2)图像闭运算是图像依次经过膨胀、腐蚀处理后的过程。图像先膨胀,后腐蚀,它有助于关闭前景物体内部的小孔,
    或物体上的小黑点。如下图所示:

3.2.图像闭运算处理代码

#%%
#图像闭运算
import cv2
import numpy as np
import matplotlib.pyplot as plt
img= cv2.imread(r'D:\HuaweiMoveData\Users\27182\Desktop\opencv\3.Binary image processing\lena.png')
kernel1= np.ones((9, 9), np.uint8)#9x9的卷积核子
kernel2= np.ones((15, 15), np.uint8)#15x15的卷积核子

#闭运算两种核子
closing1_img = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel1)
closing2_img= cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel2)

#绘图
plt.figure(figsize=(10,8))
figure=[img,closing1_img,closing2_img]
titile=[u'Orignal Figure',u'Clongsing Figure(k=9)',u'Clongsing Figure(k=15)']
for i in range(3):
    plt.subplot(1,3,i+1)
    plt.imshow(figure[i])
    plt.title(titile[i])
    plt.xticks([]),plt.yticks([])

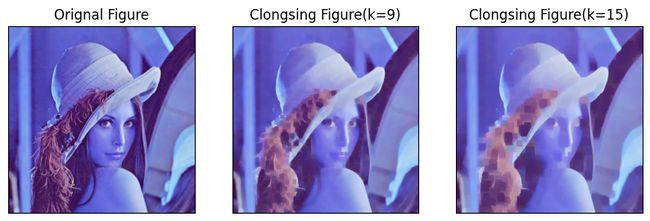

3.3.图像闭运算处理效果

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第3张图片

4.图像形态学梯度处理

4.1.图像形态学梯度处理简介

4.1.图像形态学梯度处理简介:1)形态学梯度cv2.MORPH_GRADIENT:膨胀图-腐蚀图--dilate(img)-erode(img)2)图像梯度运算是膨胀图像减去腐蚀图像的结果,得到图像的轮廓,其中二值图像1表示白色点,0表示黑色点。

4.2.图像形态学梯度处理代码

#%%
import cv2
import numpy as np
import matplotlib.pyplot as plt
img= cv2.imread(r'D:\HuaweiMoveData\Users\27182\Desktop\opencv\3.Binary image processing\lena.png')
kernel1= np.ones((9, 9), np.uint8)#9x9的卷积核子
kernel2= np.ones((15, 15), np.uint8)#15x15的卷积核子

#闭运算两种核子

gradient1_img = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel1)
gradient2_img= cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel2)

#绘图
plt.figure(figsize=(10,8))
figure=[img,gradient1_img,gradient2_img]
titile=[u'Orignal Figure',u'Gradient Figure(k=9)',u'Gradient Figure(k=15)']
for i in range(3):
    plt.subplot(1,3,i+1)
    plt.imshow(figure[i])
    plt.title(titile[i])
    plt.xticks([]),plt.yticks([])

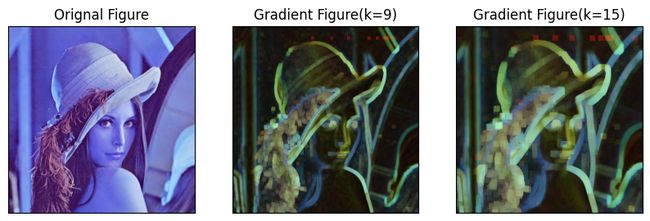

4.3.图像形态学梯度处理效果

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第4张图片

5.图像顶帽处理

5.1.图像顶帽处理简介

5.1.图像顶帽处理简介:
(1)顶帽运算是原图-开运算图,所以顶帽运算可以获得图像的噪声信息,或者得到比原始图的边缘更亮的边缘信息。
(2)顶帽运算cv2.MORPH_TOPHAT:也叫礼帽运算,原始图像-开运算结果 -- img-open(img)

5.2.图像顶帽处理代码

#%%
import cv2
import numpy as np
import matplotlib.pyplot as plt
img= cv2.imread(r'D:\HuaweiMoveData\Users\27182\Desktop\opencv\3.Binary image processing\lena.png')
kernel1= np.ones((9, 9), np.uint8)#9x9的卷积核子
kernel2= np.ones((15, 15), np.uint8)#15x15的卷积核子

#闭运算两种核子
tophat1_img = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel1)
tophat2_img= cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel2)

#绘图
plt.figure(figsize=(10,8))
figure=[img,tophat1_img,tophat2_img]
titile=[u'Orignal Figure',u'Tophat Figure(k=9)',u'Tophat Figure(k=15)']
for i in range(3):
    plt.subplot(1,3,i+1)
    plt.imshow(figure[i])
    plt.title(titile[i])
    plt.xticks([]),plt.yticks([])

5.3.图像顶帽处理效果

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第5张图片

6.图像黑帽处理

6.1.图像黑帽处理简介

6.1.图像黑帽处理简介
(1)黑帽运算cv2.MORPH_BLACKHAT: 闭运算结果-原始图像 -- close(img)-img
(2)黑帽运算是闭运算图像-原始算图,所以黑帽运算可以获得图像内部的噪音,或者得到比原始图的边缘更暗的边缘信息。

6.2.图像黑帽处理代码

#%%
import cv2
import numpy as np
import matplotlib.pyplot as plt
img= cv2.imread(r'D:\HuaweiMoveData\Users\27182\Desktop\opencv\3.Binary image processing\lena.png')
kernel1= np.ones((9, 9), np.uint8)#9x9的卷积核子
kernel2= np.ones((15, 15), np.uint8)#15x15的卷积核子

#闭运算两种核子
Blackhat1_img = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel1)
Blackhat2_img= cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel2)

#绘图
plt.figure(figsize=(10,8))
figure=[img,Blackhat1_img,Blackhat2_img]
titile=[u'Orignal Figure',u'Blackhat Figure(k=9)',u'Blackhat Figure(k=15)']
for i in range(3):
    plt.subplot(1,3,i+1)
    plt.imshow(figure[i])
    plt.title(titile[i])
    plt.xticks([]),plt.yticks([])

6.3.图像黑帽处理效果

3.3.OpenCV技能树--二值图像处理--图像形态学操作_第6张图片
