DWDM与OTN概念、结构及OTN设备的连线

一、DWDM

DWDM组成部分



OTU:光转发单元，在发端将非标准频率的输入光，转换为C波段（1530-1565nm）；在收端将C波段的光转换为对应频率的业务光

OMU:光合波单元。顾名思义，就是将不同频率的业务光合并的器件

ODU：光分波单元。与OMU相对，将光骨干网上的传输的多种频率复用的光波，分开为不同频率的业务波。OMU和ODU的存在使得DWDM系统得以复用和解复用

OSC:光监控单元，内有激光器，发射出用于监控线路的监控光，对传输网进行监控

OA：光放大单元。由于光在传输过程中不可避免地会衰减，所以需要在传输线路中合适的位置进行中继放大，常用的光放大器件有：掺饵光纤放大器

DWDM优缺点

优点：

1.传输容量大

2.传输距离远（有OA的存在）

3.对各类业务信号透明传输（不管什么业务最后都会转换成C波段的波进行传输）

4.易于扩容升级

缺点：

1.业务颗粒大（合波中有很多个业务信号）

2.无法灵活调度业务信号（只有在ODU分波后才能对各个不同的业务进行调度）

3.开销信号少，维护困难（只有OSC进行监控）

二、OTN

由于DWDM系统的种种缺点OTN应运而生

OTN的架构

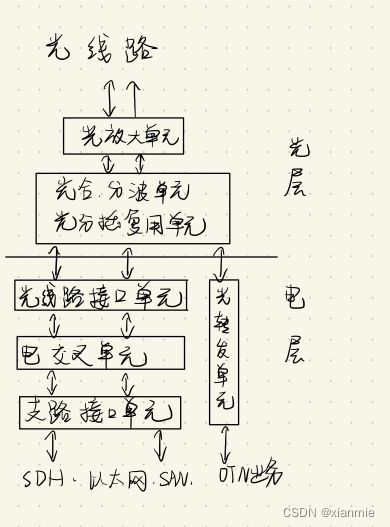

    针对业务颗粒大，无法灵活调度业务信号这一缺点，OTN将原本DWDM的OTU单元拆分成三个单元，从而得到OTN的架构：



    从图中可见，OTU单元拆分成了光线路接口单元、电交叉单元、支路接口单元三个部分，其中光线路单元对光进行了一个由光到电的转换，再进行一些切片打标的工作，这样，就可以用原来对电的处理方式使用电交叉单元进行一些交换的工作（类似交换机），这就解决了WDWM无法灵活调度业务信号的问题，再由支路接口单元将电转换为C波段对应波长的光，与各种业务接口（SDH、以太网、SAN等）相连接。同时，OTN也保留了DWDM最初的OTU单元，用来传输OTN业务。这样自然而然就将OTN分为了光层和电层两个部分，光层负责放大、合波和分波，电层负责让业务能灵活调度。

OTN接口层次和帧结构

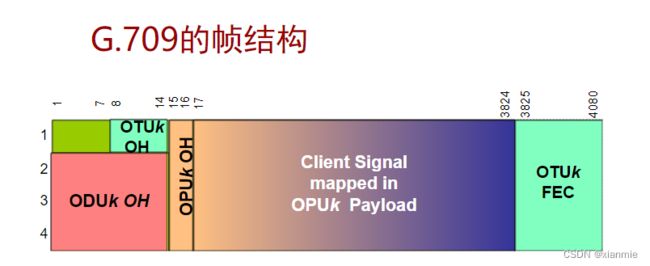

    针对DWDM开销信号少的缺点，OTN改善了帧结构，增加了很多开销字节：



OTU OH：OTU的开销字节

OPU OH: 光净荷单元的开销

FEC：前向纠错

将OTN配置为OTM(光复用终端)

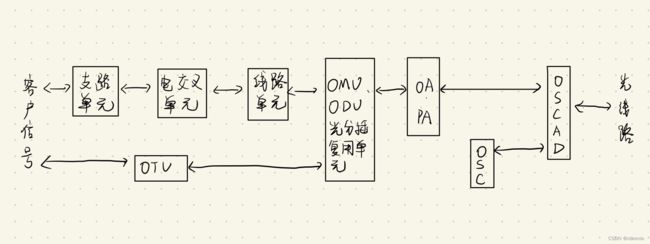

理解了OTN的架构之后，我们就可以很容易地理解应该如何将OTN配置为OTM：



    如图，顺着信号的流向，进入设备的光缆上的信号首先要使用PA单元放大（PA单元也是光放大单元，但放大倍数比OA小，噪声也比OA小）；为了将监控光和业务光进行分开处理，我们需要使用OSCDA单元（其本质也是分\合波器）将监控光和业务光分离；此时的业务光仍然是复用多种波长的光信号，为了后面的交换等操作，需要经过ODU进行分波；接下来就是进入电层了，首先不同波长的业务光通过线路盘进行光电转换，然后通过背板与交叉单元相连从而输出到对应的支路盘上，进而进行电光转换，最终输出至对应业务的接口。

    同样，反过来是先通过业务接口进入支路盘进行光电转换；通过背板与交叉单元相连进行交换，输出到对应的线路盘后进行电光转换；进入光层，通过OMU单元将不同频率的业务光进行合波；使用OA单元进行放大（由于是发送端，所以要使用放大倍数较大的OA单元）；另外，发送端需要OSC发出监控光进行监控；为了将监控光和放大后的业务光进行合波，需要将它们共同连接到OSCAD单元；最终OSCAD单元输出合波信号连接到光缆。

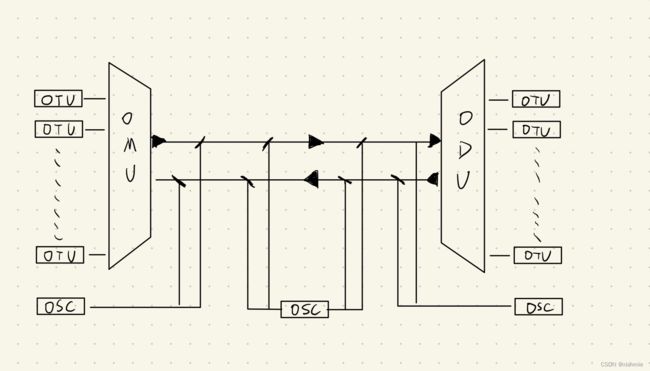

   所以当不需要监控光时，可以这样连接：

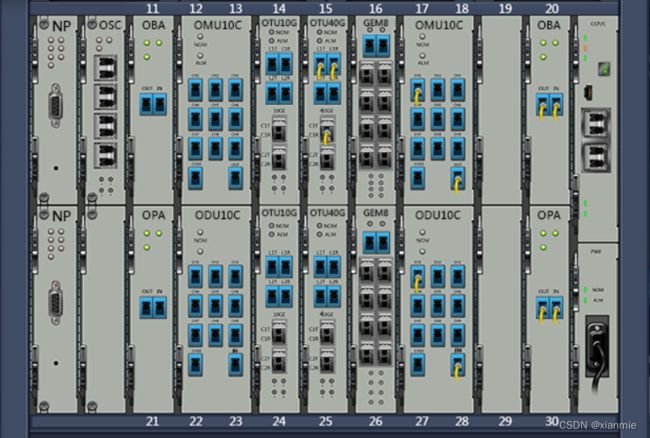

 （图中OBA即前文所说OA，OPA即OP）
