HCIE-CCE集群

创建CCE集群

svc网络，10.247
pod网络，10.244
节点网络，192.168.66（master和node一样都用66子网）

创建节点

上面创建CCE集群选择了最新版本1.27，CCE从1.27版本开始不再支持docker容器引擎，仅支持containered（注意考试的时候选择docker）





无状态负载：deplopyment控制器
有状态负载：statefulsets 控制器
守护进程集：daemonsets 特殊控制器（每个节点有且只有一个pod）
普通任务：job 任务
定时任务：cronjob 定时任务
容器组：这个界面看到目前所有的pod

容器测试

CCE集群搭建好之后，创建一个deployment控制器，镜像使用nginx，并让这个nginx pod可以对外提供访问。

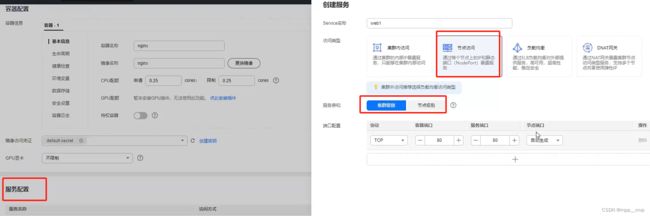

创建SVC服务时，会问这个NodePort是集群级别，还是节点级别。
默认是集群级别：未来会在集群所有的节点上开启一个30000以上的端口。
节点级别：未来只会在pod所在的节点上开启一个30000以上的端口。



为某个节点绑定EIP，最后通过EIP加端口号进入到容器里面。

Ingress

CCE集群中无法单独创建pod，那么就创建3个deployment，每个deployment下面有1个pod。
1.创建3个deployment无状态工作负载，每个deployment管理1个副本。

注意服务，选择NodePort

三个deployment都一样。

2.手工更改三个deployment对应的pod网站内容
分别进入三个pod，在/usr/share/nginx/html/目录下分别创建 aaa bbb ccc 三个目录，修改index.html内容，分别为111，222，333
登录第1个pod
cd /usr/share/nginx/html/aaa
echo 111 > index.html
登录第2个pod
cd /usr/share/nginx/html/bbb
echo 222 > index.html
登录第3个pod
cd /usr/share/nginx/html/ccc
echo 333 > index.html



3.创建路由
其实就是配置转发策略，根据不同的访问内容，转发到不同的后端pod上。



4.添加内网域名

添加解析记录（k8s是在/etc/hosts添加解析）
注意：www.memeda.com是内网域名是私有域名不是合法域名，解析到ELB的私网IP地址上。如果未来这个域名是注册的合法域名，那么需要在公网DNS里面解析到ELB的公网IP地址上。


5.申请一台windows，测试访问（www.memeda.com是内网域名不能本地浏览器测试访问）

如何上传私有镜像

CCE集群里面的私有镜像，加载的是SWR（容器镜像服务）里面的镜像。
上传一个centos镜像，到SWR服务里面，给CCE集群去使用。
1、下载镜像[root@master ~]# docker pull centos
[root@master ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
centos latest 5d0da3dc9764 2 years ago 231MB
2、登录华为云镜像仓库
[root@master ~]# docker login -u cn-north-4@GBWGPZ5OZTPR4SJRGDUX -p 35b95d4473da8d2b5c33e57ee388b4cd6eeda4d34fb05c87514a55713fbd5e2b swr.cn-north-4.myhuaweicloud.com
3、更改镜像地址（镜像名称）
[root@master ~]# docker tag centos:latest swr.cn-north-4.myhuaweicloud.com/cloudcs/centos:1021
4、推送镜像
[root@master ~]# docker push swr.cn-north-4.myhuaweicloud.com/cloudcs/centos:1021

未来在cce里面就可以选择到了

私有云里面，可能无法连通外网。如何上传私有镜像？
可以先把镜像导出来[root@master ~]# docker save centos:latest -o centos.tar

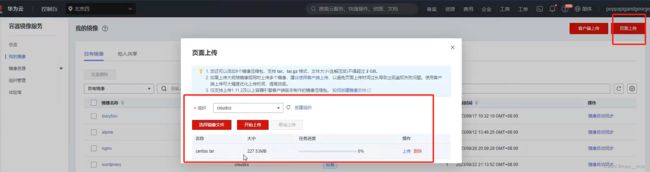

之后把tar文件，拿到能和私有云环境互通的桌面上，之后通过私有云里面的SWR服务，页面上传，加载这个tar包，把镜像传上去。

持久卷

存储卷声明：PVC
存储卷：PV
存储类：StorageClass

无状态工作负载：deployment控制器，一般指前端的应用容器nginx，wordpress等，不做任何数据持久化的。
有状态工作负载：statefulset控制器，一般指后端应用容器，mysql/redis等数据库，需要进行数据持久化的。

1.申请SFS Turbo文件系统存储（默认最小500G起步）


2.CCE里面创建PV存储卷（SFS文件存储）


3.CCE里面创建PVC存储卷声明（选择PV）

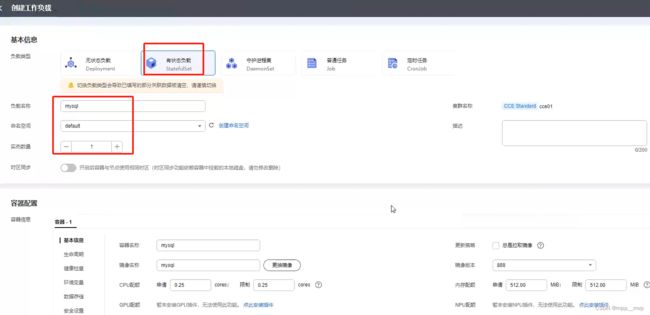

4.CCE里面创建mysql，有状态的工作负载（2个副本做主备部署选择有状态的工作负载，一个副本部署可选择无状态的工作负载），环境变量 MYSQL_ROOT_PASSWORD=redhat，挂载存储卷（将外部的存储卷挂载到容器哪个目录下）。


5.添加实例间服务，端口都是3306

最终是要将mysql容器里面的数据，保存到底层存储，将外部的存储挂载到容器哪个目录下。
Mysql服务：/var/lib/mysql 未来数据写入这个目录，其实就是保存到了底层的pvc上（存储上）
Nginx服务：/usr/share/nginx/html/
apache服务：/var/www/html/


6.存储侧添加一个子路径，子路径是干什么的？


这个192.168.66.51:/ 意味着，把所有的空间全部给到了MySQL用，可以让这个存储像Linux在根/目录下多分几个分区。
比如：
192.168.66.51:/aaa 分区给mysql用
192.168.66.51:/bbb 分区给mysql2用
192.168.66.51:/ccc 分区给另外一个容器用。
也就是所有的容器使用的空间，都是192.168.66.51:/ 下面的空间。只是通过不同的目录（子路径）进行了区分。



默认情况下，每个pod里面是没有vim /vi等基本命令，因为不需要，就算安装了基本命令，后面升级操作需要重新手工安装，涉及到的所有的配置文件、参数文件都是要通过configmap配置项来进行配置的。另外，比如mysql创建的时候需要输入参数和参数值和密码等，这些是通过secret密钥来进行配置的。

configmap配置项（不加密）和secret密钥（加密）

secret密钥









使用secret密钥搭建一个wordpress博客
两个镜像：mysql / wordpress
Mysql参数：MYSQL_ROOT_PASSWORD / MYSQL_DATABASE
wordpress参数：WORDPRESS_DB_HOST/WORDPRESS_DB_USER/WORDPRESS_DB_PASSWORD/WORDPRESS_DB_NAME




创建Mysql



Mysql容器就创建好了。注意：这里mysql会生成一个无头服务的内部域名地址。

更新wordpress密钥

创建wordpress



注意这里面的svc

访问公网IP（绑定给集群内的某个node）带上端口（图片中节点端口：自动生成30000以上端口）去访问，流量就会走到SVC上，svc对外暴露的端口就是服务端口80，节点端口会映射给服务端口，最终svc会把流量交给后端的pod，服务端口80会映射到容器端口80。

测试，给某一台ECS绑定EIP，之后查看wordpress对外暴露的端口，EIP+端口进行访问。






创建两个无状态工作负载，headless无头服务只有有状态工作负载才有。

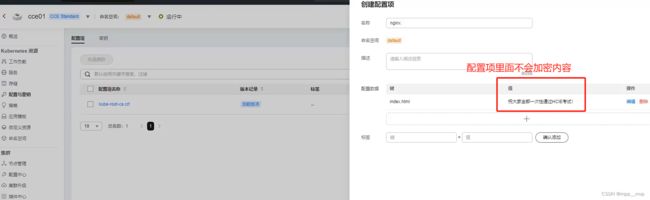

configmap配置项
效果：nginx镜像网页显示为 Cloud Computing HCIE
现在因为业务需要，要把nginx版本升级到最新的1.25版本
这时候推送最新的镜像到SWR容器镜像服务里面，然后针对deployment进行升级操作。
现在使用配置项configmap来实现这个功能。




这里挂载的必须是路径，不能是文件，否则报错。
把配置项中index.html文件挂载到容器的/usr/share/nginx/html/这个目录下。


将配置项挂载到容器目录，配置项有多个键值对，一个键值对就是一个文件，未来这个容器目录下就有多个文件。

升级镜像版本
